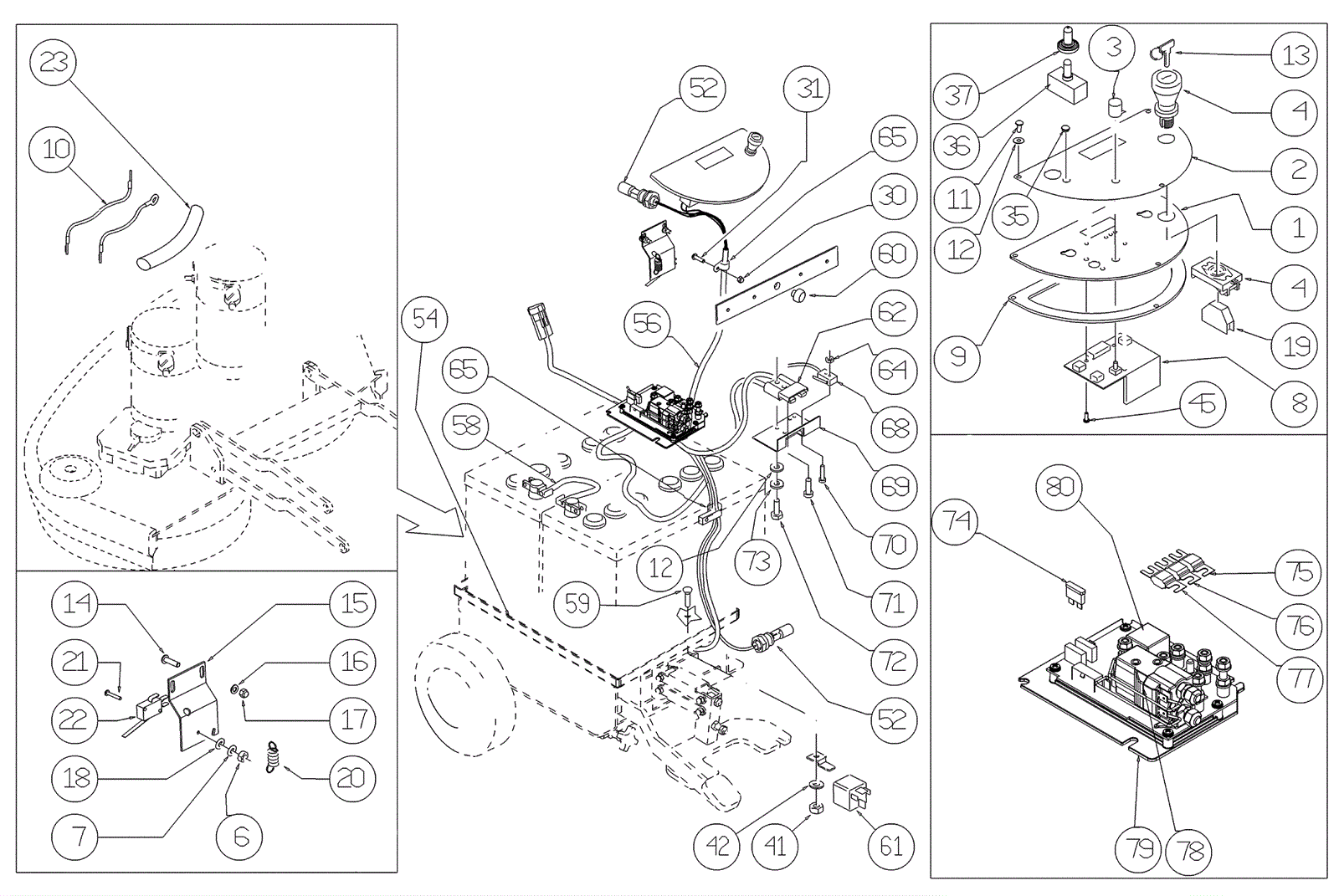

Electrical Assembly

#PartDescription ReqNotesAvailability
1 203-4715 Support 1
2 203-5046 Control panel decal 1
3 203-5225 Knob 1
6 189-1446 Nut M3 2
7 189-2241 Washer D3 2
8 203-5045 Control board 1
9 203-4719 Gasket 1
11 203-4720 Screw 4 x 10 3
12 203-0235 Washer 9
13 203-3401 Key (pkg of 2) 1
14 375-9483 Screw M5 x 16 inox 2
15 203-4723 Plate 1
16 189-1353 Washer D5 2
17 203-0789 Nut 4
18 189-1441 Washer 2
19 203-4349 Switch (OBSOLETE) 1
20 189-0582 Spring 1
21 203-4726 Screw 2
22 189-0258 Microswitch 1
30 189-1472 Nut M4 4
31 189-1527 Screw 4 x 16 inch 6
35 203-5226 Spacer 1
36 203-5227 Switch 1
37 203-5228 Switch guard 1
41 189-1536 Nut with nylon ring 1
42 203-1286 Washer D6 1
45 203-4739 Screw 3
52 203-4729 Sensor 2
54 203-4742 Battery support 1
56 203-5229 Wiring 1
58 189-0113 Battery jumper cable 1
59 203-5230 Screw 1
60 203-4731 Cap 1
61 203-5231 24V relay 1
62 203-4166 50amp charger plug (red) 1
64 189-1458 Nut M2 2
65 203-4730 P clamp 2
68 203-4734 4V microswitch 1
69 203-4735 Support 1
70 189-1457 Screw M2 2
71 203-4737 Screw 1
72 203-4738 Screw M4 2
73 203-4740 Washer D4 2
74 203-4743 Fuse 1
75 203-4745 40amp fuse 1
76 203-4745 40amp fuse 1
77 203-4744 80amp fuse 1
78 203-4746 100amp contactor 1
79 203-4638 Control board 1
80 203-3374 Relay 1
