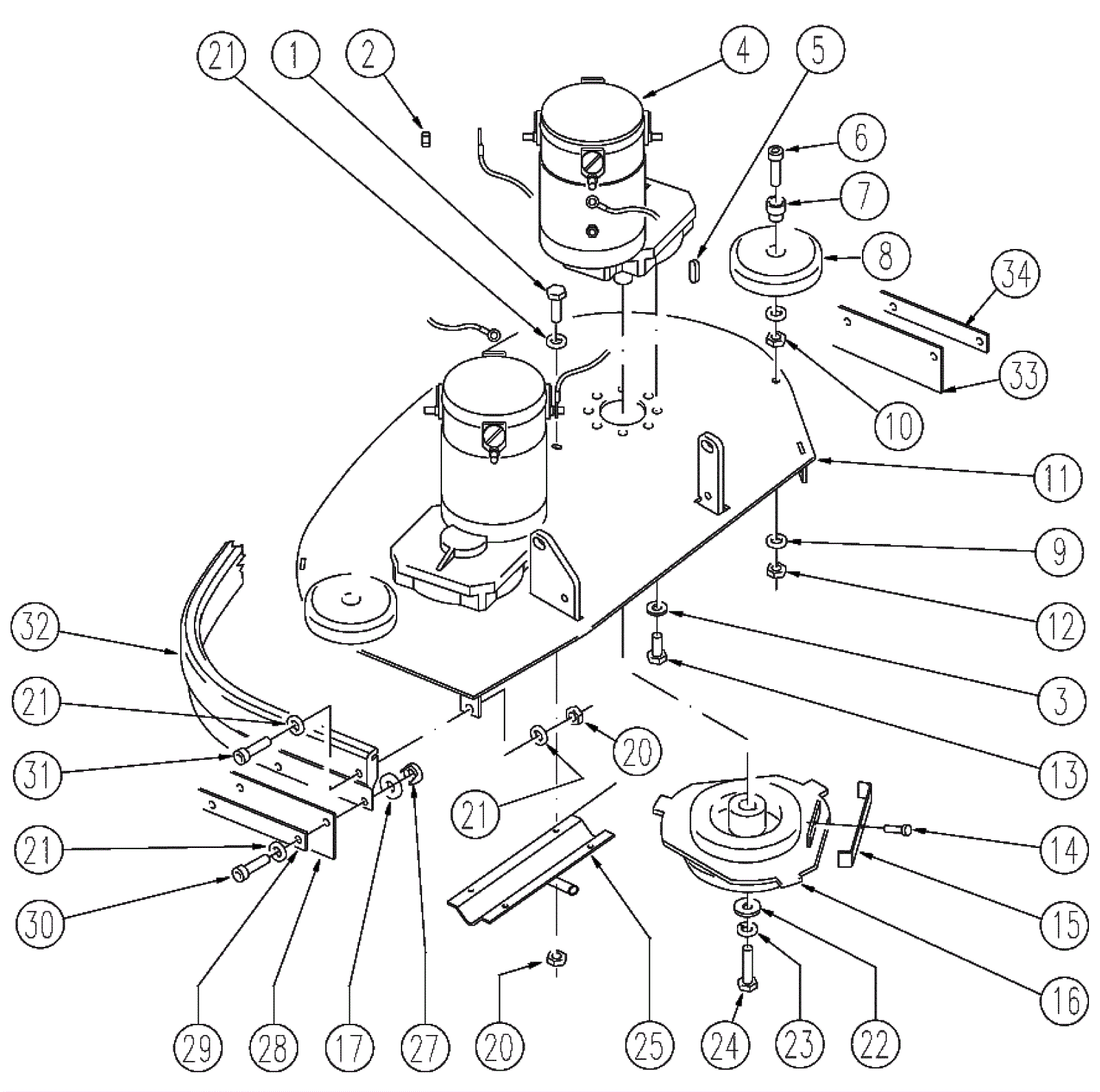

Scrub Head Assembly

#PartDescription ReqNotesAvailability
1 189-1497 Screw 6 x 16 inch 4
2 203-1290 Nut M6 4
3 203-0971 Washer D6 18
4b 203-5123 Carbon brush 2 (after 06/2008)
4c 203-3376 Carbon brush (sold individually) 4
5 203-0644 Square keyway 2
6a 189-1399 Screw M8 zinc 2 (before 06/2009)
6b 375-8016 Screw M8 x 40 2 (after 06/2009)
7 189-0901 Bushing 2
8 189-0060 Wheel 2
9 189-0897 Washer D8 4
10 189-1492 Nut M8 2
11b 203-5126 Plate 1 (24 inch) (after 07/2012)
11c 203-5127 Scrub head assembly (OBSOLETE) 1 (24 inch) (before 05/2008)
11d 203-5137 Scrub head 1 (28 inch) (before 07/2011)
12 999-0471 Nut M8-1.25 nylon insert lock zinc plated 2
13 189-1357 Screw 6 x 12 inch 14
14 189-1376 Screw 4 x 10 inch 2
15a 203-1759 Spring 2 (before 09/2007)
15b 189-2373 Spring 2 (from 09/2007 to 05/2012)
15c 203-5128 Spring 2 (after 05/2012)
16 375-8019 Driver kit (aluminum) 2
17 189-1498 Washer 8
20a 189-1536 Nut with nylon ring 7 (24 inch)
20b 203-0524 Nut M6 lock 9 (28 inch)
21 189-1391 Washer D6 18
22 375-9615 Washer D. 8 x 24 inox 2
23 375-9732 Washer D8 2
24 189-1512 Screw 8 x 20 inch 2
25a 203-5130 Distributor 1 (24 inch)
25b 203-5139 Distributor 1 (28 inch)
27 203-4306 Nut M6 8
28 203-4641 Flap 2
29 203-5132 Left hand retainer 2
30 189-1497 Screw 6 x 16 inch 8
31 189-1397 Screw 3
32a 203-5133 Bumper 1 (24 inch) (before 07/2012)
32b 203-5134 Bumper 1 (24 inch) (after 07/2012)
32c 203-5141 Bumper 1 (28 inch)
33 203-4640 Flap 1 (after 07/2012)
34 203-5135 Right hand retainer 1 (after 07/2012)
