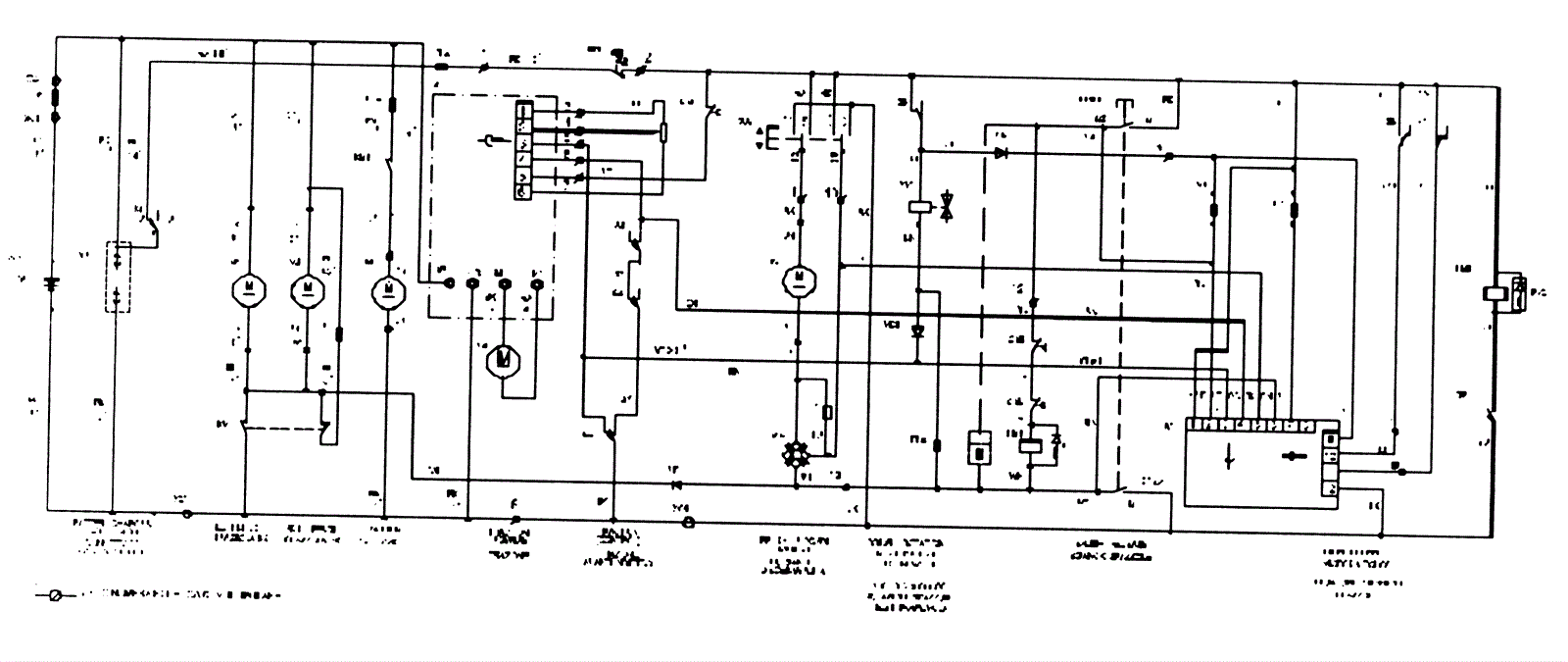

PERFORMER32 Electrical Schematic

#PartDescriptionPriceReqNotesAvailability
AP1 203-2870 Traction card $1,074.47 usually ships 1-5 days
AP2 189-2248 Board $164.97 usually ships 1-5 days
FU1 203-1703 Fuse $39.14 usually ships 1-5 days
FU4 203-3133 30amp fuse $2.34 usually ships 1-5 days
FU5 203-3346 10amp fuse $5.85 usually ships 1-5 days
FV1 203-1850 Diode (OBSOLETE) Call for price usually ships 1-5 days
FV2 203-1850 Diode (OBSOLETE) Call for price usually ships 1-5 days
H 203-1054 Hour meter (OBSOLETE) Call for price usually ships 1-5 days
HL1 189-0832 Circuit board $97.74 usually ships 10-12 days
KM1 203-4144 Connection (contactor) $423.25 usually ships 1-5 days
KM3 189-0105 Relay $200.75 usually ships 10-12 days
M1 203-1755 Gear motor $1,227.97 usually ships 1-5 days
M2 203-1755 Gear motor $1,227.97 usually ships 1-5 days
M3 203-0804 Motor $718.99 usually ships 1-5 days
M4 189-2222 Transaxle $1,795.89 usually ships 1-5 days
M5 203-1751 Actuator $704.55 usually ships 10-12 days
R1 203-1708 Resistance $66.87 usually ships 1-5 days
R2 189-0450 Resistance $70.37 usually ships 1-5 days
RP1 189-0259 Potentiometer (OBSOLETE) $114.69 usually ships 10-12 days
S1 203-1851 Microswitch (OBSOLETE) Call for price usually ships 1-5 days
S2 189-0258 Microswitch $28.61 usually ships 10-12 days
S3 189-0258 Microswitch $28.61 usually ships 10-12 days
S4 189-0258 Microswitch $28.61 usually ships 10-12 days
S5 203-1754 Microswitch $70.46 usually ships 10-12 days
S6 203-1852 Microswitch (OBSOLETE) Call for price usually ships 1-5 days
S7 203-1852 Microswitch (OBSOLETE) Call for price usually ships 1-5 days
S8 203-1754 Microswitch $70.46 usually ships 10-12 days
SB2 189-2223 Switch $23.03 usually ships 10-12 days
SB3 203-3345 Push button $17.17 usually ships 1-5 days
VD1 203-1853 Diode $49.91 usually ships 1-5 days
VD2 189-0455 Bridge / Jumper $54.70 usually ships 1-5 days
VD3 203-1853 Diode $49.91 usually ships 1-5 days
XC1 203-0882 Support (OBSOLETE) $23.64 usually ships 1-5 days
XC2 203-0882 Support (OBSOLETE) $23.64 usually ships 1-5 days
XC3 203-0882 Support (OBSOLETE) $23.64 usually ships 1-5 days
XC4 203-0947 Clamp $2.06 usually ships 1-5 days
XP1 203-4166 50amp charger plug (red) $58.49 usually ships 10-12 days
