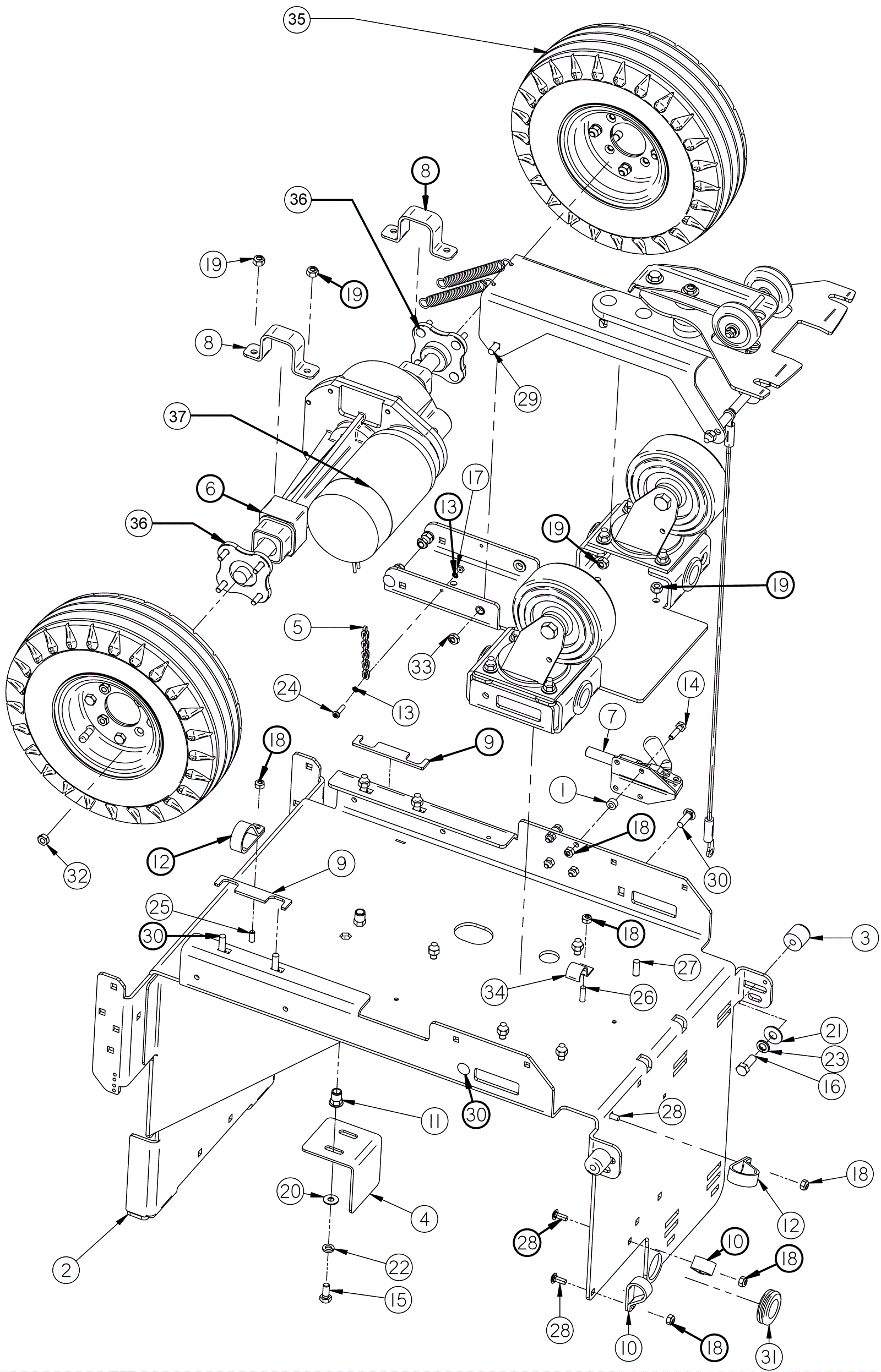

MAGNUM Chassis Assembly

#PartDescriptionPriceReqNotesAvailability
1 202-0702 Spacer Call for price 4 usually ships 11-19 days
2 202-3406 Chassis Call for price 1 usually ships 1-5 days
3 202-3407 Knob Call for price 2 usually ships 11-19 days
4 202-3408 Battery tray bracket Call for price 1 usually ships 11-19 days
5 202-3409 12 inch grounding chain Call for price 1 usually ships 11-19 days
6 202-3410 Transaxle Call for price 1 usually ships 11-19 days
7 202-3411 Parking brake Call for price 1 (optional) usually ships 1-5 days
8 202-3412 Axle mount Call for price 2 usually ships 1-5 days
9 202-3002 Axle spacer (pkg of 4) Call for price 1 usually ships 11-19 days
10 202-3619 3/4 inch loop clamp Call for price 2 usually ships 11-19 days
11 999-0069 Nut 5/16-18 hex Call for price 2 usually ships 11-14 days
12 202-3175 P clamp Call for price 2 usually ships 1-5 days
13 999-0148 Washer #6 external star lock zinc plated Call for price 2 usually ships 11-14 days
14 999-0297 Bolt 1/4-20 x 1 hex head stainless steel Call for price 4 usually ships 11-14 days
15 999-0556 Bolt 5/16-18 x 3/4 hex head stainless steel Call for price 2 usually ships 11-14 days
16 999-0562 Bolt 3/8-16 x 1 hex head stainless steel Call for price 2 usually ships 11-14 days
17 999-0337 Nut 6-32 nylon insert lock stainless steel Call for price 1 usually ships 11-14 days
18 999-0294 Nut 1/4-20 hex nylon lock type NE stainless steel Call for price 9 usually ships 11-14 days
19 999-0423 Nut 5/16-18 nylon insert lock stainless steel Call for price 11 usually ships 11-14 days
20 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel Call for price 2 usually ships 11-14 days
21 999-0617 Washer 3/8 x 1 flat stainless steel Call for price 2 usually ships 11-14 days
22 999-0553 Washer 5/16 medium split lock stainless steel Call for price 2 usually ships 11-14 days
23 999-0659 Washer 3/8 medium split lock stainless steel Call for price 2 usually ships 11-14 days
24 999-1109 Screw 6-32 x 3/4 pan head phillips stainless steel Call for price 1 usually ships 11-14 days
25 999-0457 Screw 1/4-20 x 3/4 flat head phillips stainless steel Call for price 1 usually ships 11-14 days
26 999-1345 Screw 1/4-20 x 1 flat head phillips stainless steel Call for price 1 usually ships 11-14 days
27 999-0734 Screw 5/16-18 x 1 3/4 flat head socket zinc plated Call for price 5 usually ships 11-14 days
28 999-1484 Bolt 1/4-20 x 5/8 round head carriage stainless steel Call for price 3 usually ships 11-14 days
29 999-0967 Bolt 5/16-18 x 3/4 carriage head stainless steel Call for price 2 usually ships 11-14 days
30 999-9066 Bolt 5/16-18 x 1 carriage head stainless steel Call for price 6 usually ships 11-14 days
31 202-2592 Grommet Call for price 1 usually ships 11-19 days
32 202-3414 Lug nut kit (pkg of 4) Call for price 8 usually ships 11-19 days
33 999-0423 Nut 5/16-18 nylon insert lock stainless steel Call for price 2 usually ships 11-14 days
34 202-3415 Strap Call for price 1 usually ships 11-19 days
35b 202-1350 Pneumatic drive wheel (black) Call for price 2 usually ships 11-19 days
35c 202-1349 Foam filled drive wheel (gray) (OBSOLETE) Call for price 2 usually ships 11-19 days
35d 202-0491 12 inch wheel assembly with plastic hub x-groove kit (black) Call for price 2 usually ships 11-19 days
35e 202-4180 Rear wheel assembly Call for price 2 usually ships 11-19 days
36a 202-3416 Transaxle hub assembly Call for price 2 usually ships 11-19 days
36b 202-5198 Transaxle wheel bolt Call for price usually ships 1-5 days
37a 202-3417 24V drive motor Call for price 2 usually ships 11-19 days
37b 202-1634 MOTOR BRUSH Call for price 4 usually ships 11-19 days
