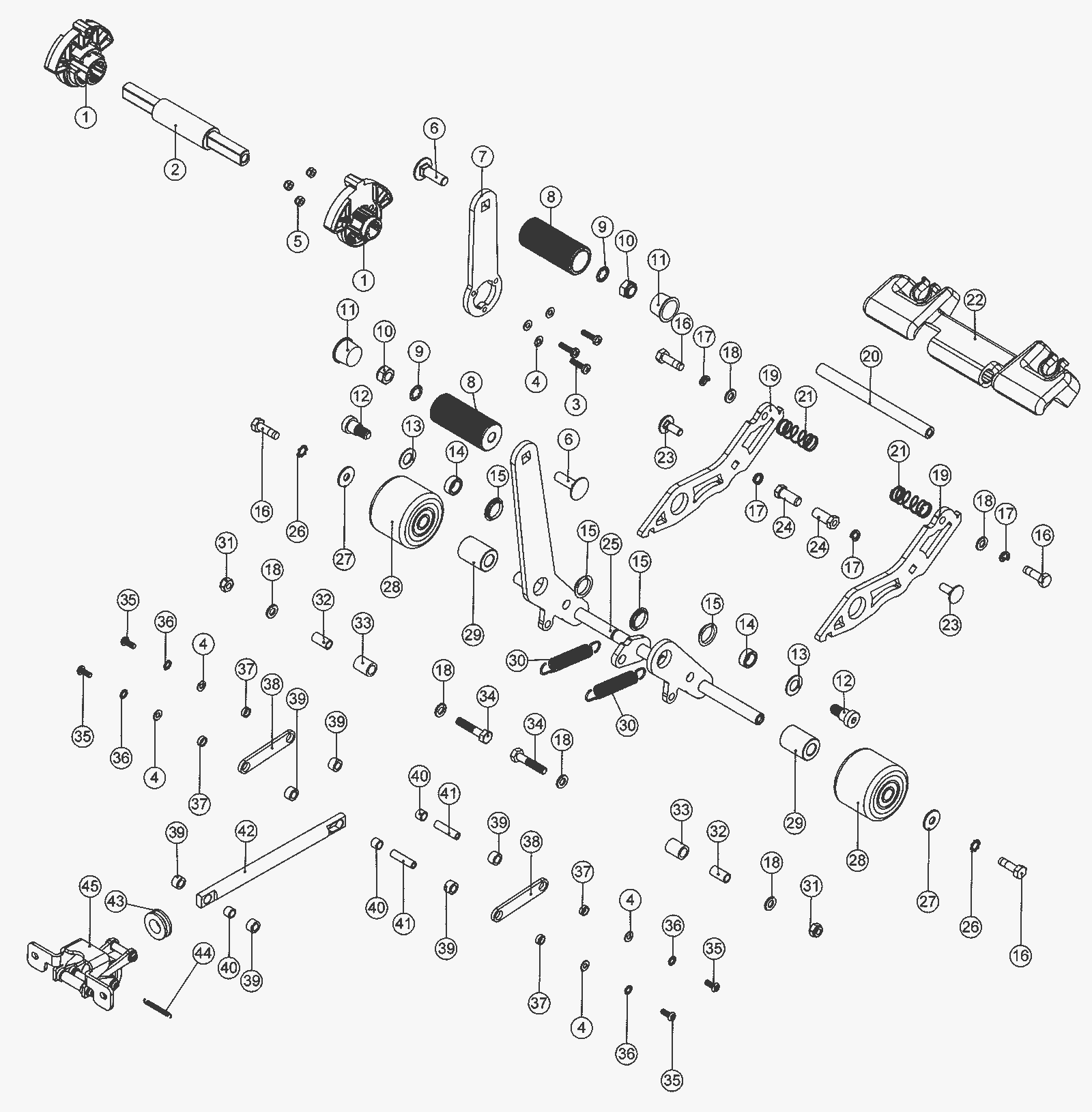

Squeegee and Lifting Mechanism Assembly

#PartDescription ReqNotesAvailability
1a 193-2130 Floor tool release pedal 1
1b 193-3113 Hub moulding 2
2 193-9107 Axle 1
3 193-0177 Screw M4 x 16mm pan head stainless steel 3
4 193-0194 Washer M4-A stainless steel 7
5 193-0176 Nut M4 nylon insert stainless steel 3
6 193-2133 Bolt M8 x 25 2
7 193-3112 Pedal plate 1
8 193-2134 Foot pedal 2
9 193-2135 Washer 2
10 193-1255 Nut nylon 2
11 193-9109 Tapered cap (red) 2
12 193-2136 Shoulder bolt 2
13 193-2137 Thrust washer 2
14 193-9110 Nylon spacer 10.1 mm id x 15 mm od x 6.5mm 2
15 193-9111 Igus bearing 4
16 193-2138 Screw M6 x 20mm 4
17 193-1807 Washer 4
18 193-0149 Washer M6-A stainless steel 6
19 193-9112 Floor tool link arm 2
20 193-9113 Squeegee pivot tube 1
21 193-2139 Compression spring 2
22 193-2140 Floor tool plate 1
23 193-2141 Bolt M6 x 16 2
24 193-2142 Lifting pin 2
25 193-2143 Axle support weldment 1
26 193-2144 Washer 2
27 193-2145 Washer 2
28 193-2146 Support wheel 2
29 193-2147 Spacer 2
30 193-2148 Extension spring 2
31 193-1738 Nylon insert nut 2
32 193-2149 Spacer 2
33 193-2150 Spacer 2
34 193-2151 Bolt M6 x 30MM 2
35 193-2152 Screw M4 x 10mm 4
36 193-2153 Washer 4
37 193-2154 Bearing 4
38 193-2155 Rear linkage 2
39 193-2156 Spacer 6
40 193-2157 Bearing 3
41 193-2158 Connecting rod link shaft 2
42 193-2159 Connecting rod 1
43 193-2160 Shaft bearing 1
44 193-2161 Extension spring 1
45 193-2162 Front caster assembly 1
N/S 193-2131 Floor tool latch core 1
N/S 193-1801 Screw 1
N/S 193-2132 Spacer 1
N/S 193-9108 Floor tool pedal plate 1
