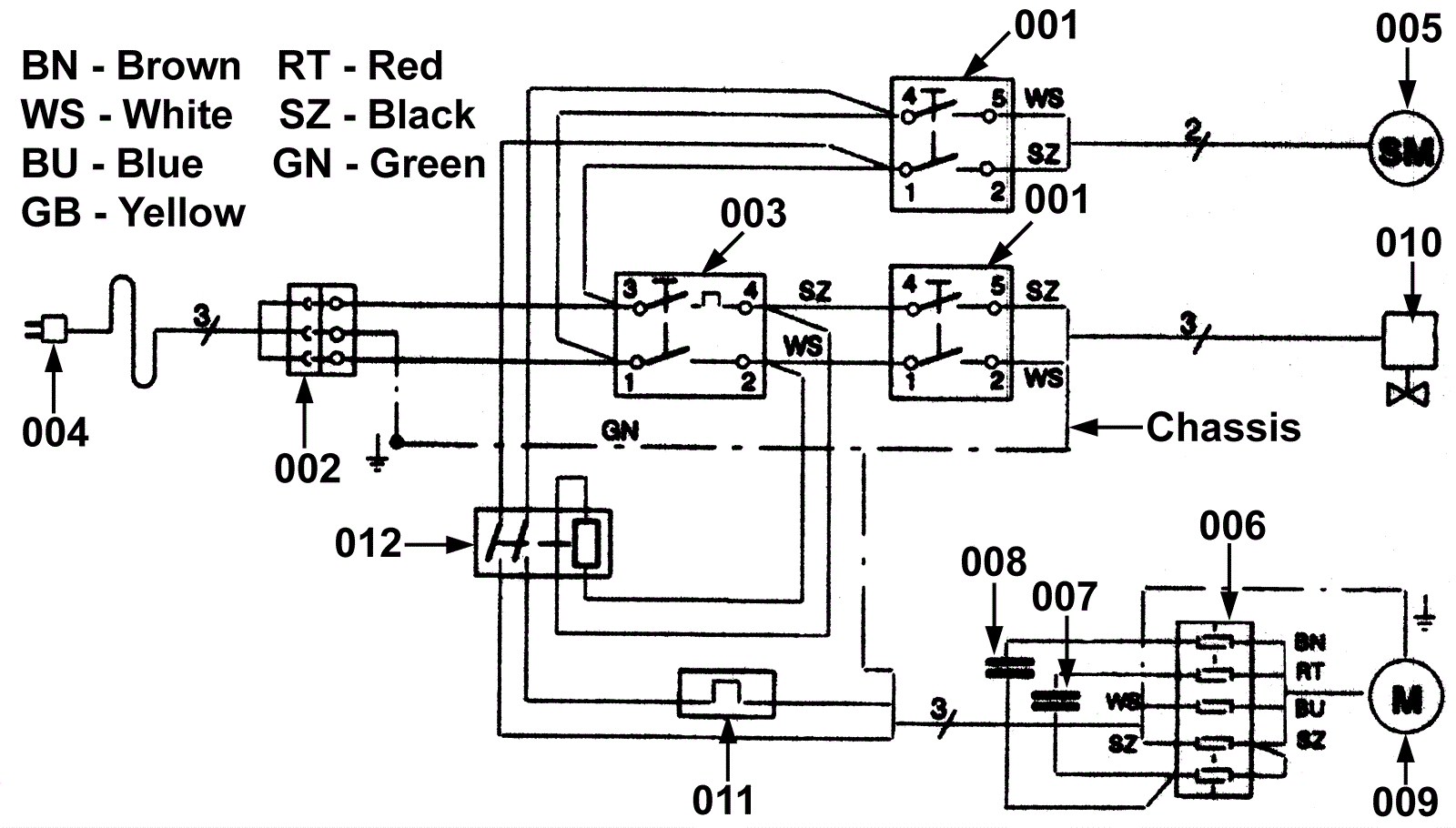

COMBIMAT 500E Electrical Diagram

#PartDescriptionPriceReqNotesAvailability
001 192-6098 Rocker switch $4.49 usually ships 17-21 days
002 192-0938 Socket plug $8.20 ships same day
003 192-5793 Protective motor switch 10 amp $34.77 usually ships 1-5 days
004 192-0932 14/3 120V main cord $547.28 ships same day
005 192-7246 Vac motor 120V $343.59 usually ships 17-21 days
006 192-2909 Connector (1 pair) (OBSOLETE) $27.09 usually ships 1-5 days
007 192-6714 Start capacitor 300 uF (black) (OBSOLETE) $115.29 usually ships 17-21 days
008 192-6227 Run capacitor 40 uF (white) $107.15 usually ships 1-5 days
009 N/A Not available Call for price (Motor) usually ships 3-26 days
010 192-4871 120V magnetic valve $121.87 ships same day
011 192-5413 15 Amp overload switch (OBSOLETE) $104.31 usually ships 17-21 days
012 192-2939 Contactor $630.33 usually ships 17-21 days
N/S 192-2561 Cable lug (OBSOLETE) $2.20 usually ships 1-5 days
N/S 192-3369 Double female plate clip (OBSOLETE) $2.20 usually ships 1-5 days
N/S 192-3591 Female plate clip $2.56 usually ships 1-5 days
N/S 192-3596 Female plate clip $2.56 usually ships 1-5 days
N/S 192-7524 Wire sleeve 1-6 $4.57 usually ships 1-5 days
