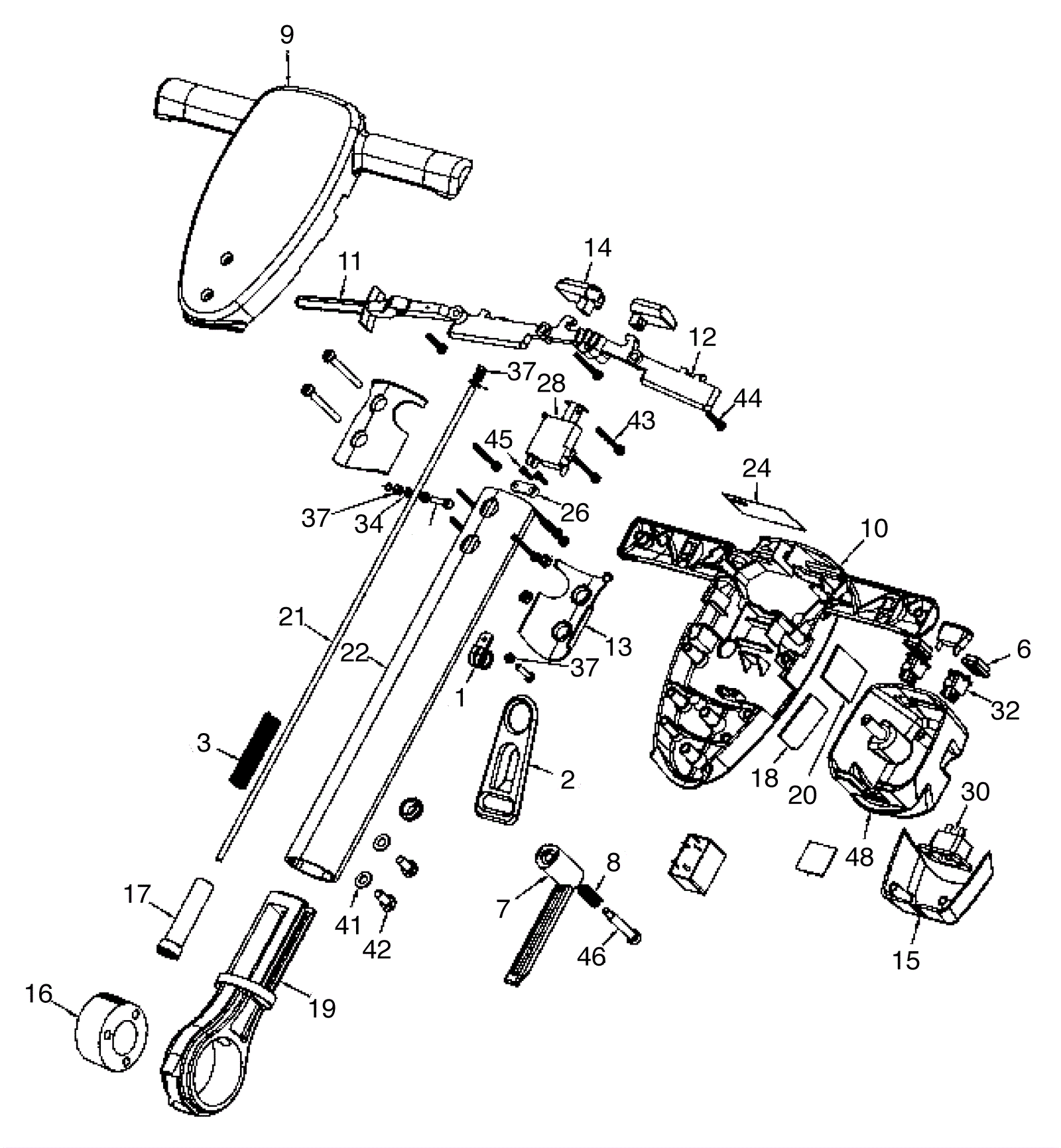

Handle Assembly

#PartDescription ReqNotesAvailability
1 183-3005 P clip 1
2 190-7073 Cable strain relief bracket 1
3 183-1197 Dog gear spring 1
6 190-7074 Splash proof cover 2
7 190-7075 Cable winder 1
8 190-7076 Cable winder spring 1
9 183-2276 Control box front 1
10 183-2277 Control box back 1
11 183-1204 Handle adjustment lever 1
12 190-1198 Trigger 2
13 183-1207 Rubber handle boot 2
14 190-7077 Handle interlock 2
15 190-7078 Cord retainer 1
16 183-1209 Handle adjustment gear 1
17 183-1210 Dog gear adjusting handle 1
18 183-1212 Blank handle socket plate 1
19 190-7079 Knuckle 1
20 190-7080 Trigger blanking plate 1
21 183-1214 Adjusting rod 1
22 183-1215 Oval handle tube 1
24 190-7081 Operating decal 1
26 183-1217 Cable clamp 1
28 190-1199 Switch 1
30 190-7082 Input socket 1
32 190-1710 Rocker switch 2
34 183-1193 Spring washer 1
37 183-8772 Nut 5
41 183-1162 Washer 2
42 183-1165 Bolt M8 x 16mm 2
43 183-1143 Self tapping screw 11
44 183-1198 Screw self tapping 2
45 183-1199 Screw M4.5 x 13mm 2
46 183-1118 Shoulder bolt #M6 x 8 x 40 1
48 190-7083 Cord inlet box 1
N/S 190-7084 Black cable tie 1
N/S 190-7085 Power cord 1
N/S 190-7086 Handle cord 1
