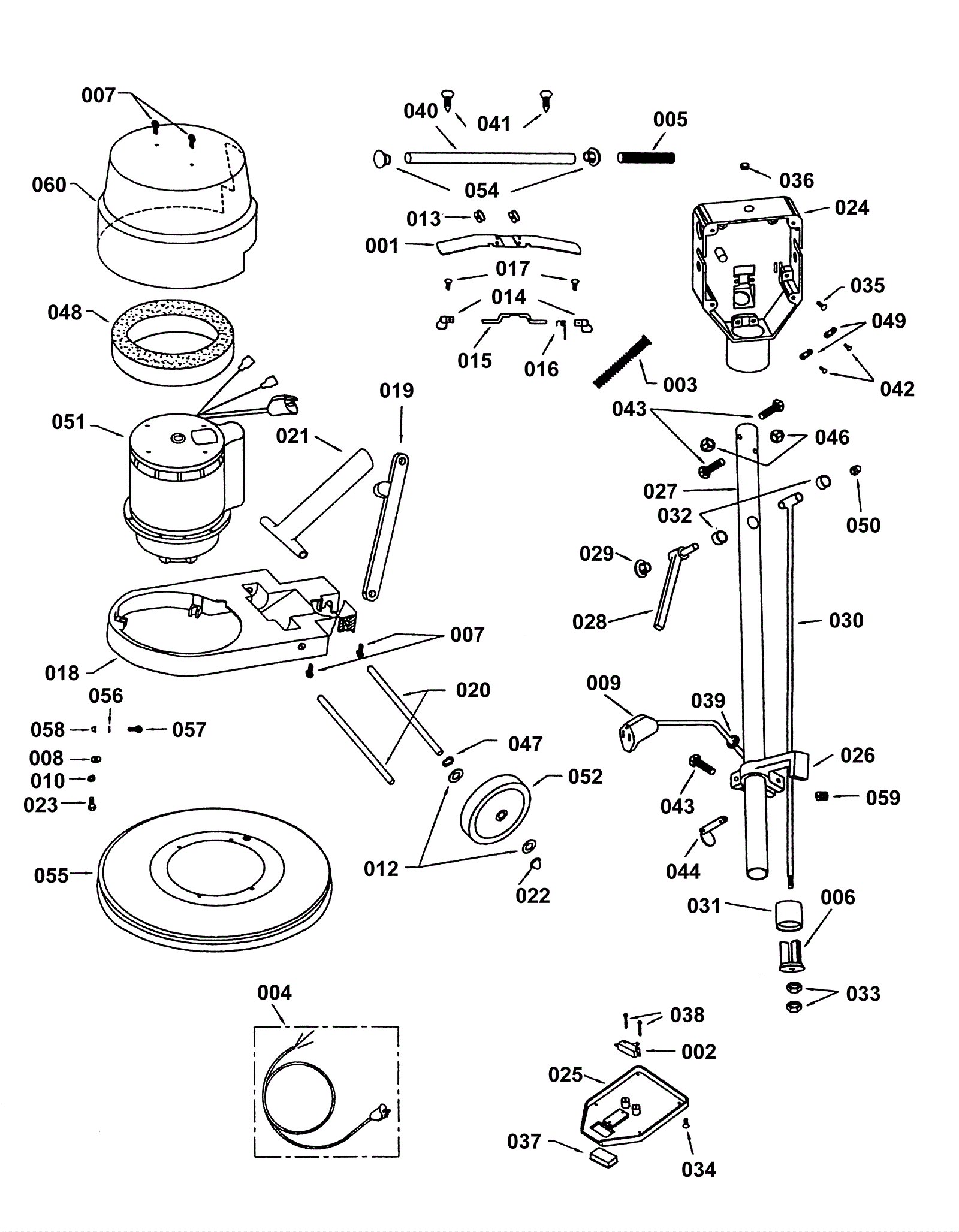

Entire Assembly

#PartDescription ReqNotesAvailability
001 189-5007 Trigger assembly 1
002 189-3115 Switch 1
003 189-5009 Anti-kink spring 1
004 991-5005 14/3 replacement power cord 50 foot (yellow) 1 (NON-OEM) (does not include strain relief)
005 189-5010 Handle grip foam (OBSOLETE) 2
006 189-5011 Wedge handle (OBSOLETE) 1
007 999-0267 Screw 10-24 x 1/2 pan head phillips zinc 6
008 999-0964 Washer 5/16 x 3/4 flat stainless steel 4
009 189-5004 42 inch female pigtail (OBSOLETE) 1
010 189-1305 Washer 5/16 spring lock 4
012 999-0566 Washer 1/2 flat nylon 6
013 189-5014 5/8 in grommet 2
014 189-5015 Knob safety switch 2
015 189-5016 Lever safety switch 1
016 189-5017 Spring safety switch 1
017 189-1307 Screw 6-32 x 1/4 tap 2
018a 189-2952 Chassis 17 inch 1
018b 189-2951 Chassis 19 inch 1
019 189-5019 Painted handle brace 1
020 189-5020 Plated axle shaft 2
021 189-5021 T-handle support paint 1
022 189-5002 Axle end caps 2
023 189-1308 Bolt 5/16- 18 x 1 1/2 hex brass 4
024 189-5022 Painted switch box 1
025 189-5023 Cover paint switch box 1
026 N/A Not available 1 (Brace lock)
027 189-5025 Plated handle tube 1
028 N/A Not available 1 (Cam lever assembly)
029 189-5027 Heyco cam lever plug 1
030 189-5028 Extension rod welded 1
031 189-5029 Tapered sleeve (OBSOLETE) 1
032 N/A Not available 2 (Bushing)
033 189-1309 Nut 5/16-18 nylon locking 2
034 999-0759 Screw 6-32 x 3/8 flat head phillips zinc plated 4
035 189-1311 8-32 X 1/4 Phillips Taptite 1
036 189-5031 Reset insert 1
037 189-5032 Switch insert 1
038 189-1316 6-32 X 7/8 Phillips Taptite (OBSOLETE) 2
039 189-8122 Grommet 3/8 1
040 189-5033 Handle tube 1
041 189-1317 Screw 14 x 1 1/2 type a 2
042 189-1318 8-32 X 1/2 Taptite Phillips 4
043 999-0200 Bolt 1/2-13 x 1 1/4 hex head 3
044 189-5005 Hitch pin (OBSOLETE) 1
046 999-0152 Nut 1/4-20 nylon insert lock zinc plated 2
047 189-1321 Washer TW8 1/2 tension 6
048 189-5036 Wet sm shroud filter (OBSOLETE) 1
049 189-5037 Cord grip 2
050 999-0234 Nut 3/8-16 acorn nickel plated 1
051 189-5046 1 hp ss motor 1
052 189-5001 5 inch wheel 2
054 189-6015 Dome plug 2
055a 189-5034 17 in brush cover assembly 1
055b 189-5038 19 in brush cover assembly 1
056 189-1325 Washer 8L bw brass 1
057 999-0697 Screw 8-32 x 3/4 pan head phillips stainless steel 1
058 999-0151 Nut 8-32 nylon insert lock zinc plated 1
059 189-1323 Screw 5/16-18 x 5/16 set 1
060 189-5047 Motor cover ss 1
N/S 189-5035 Switch box cover assembly 1
