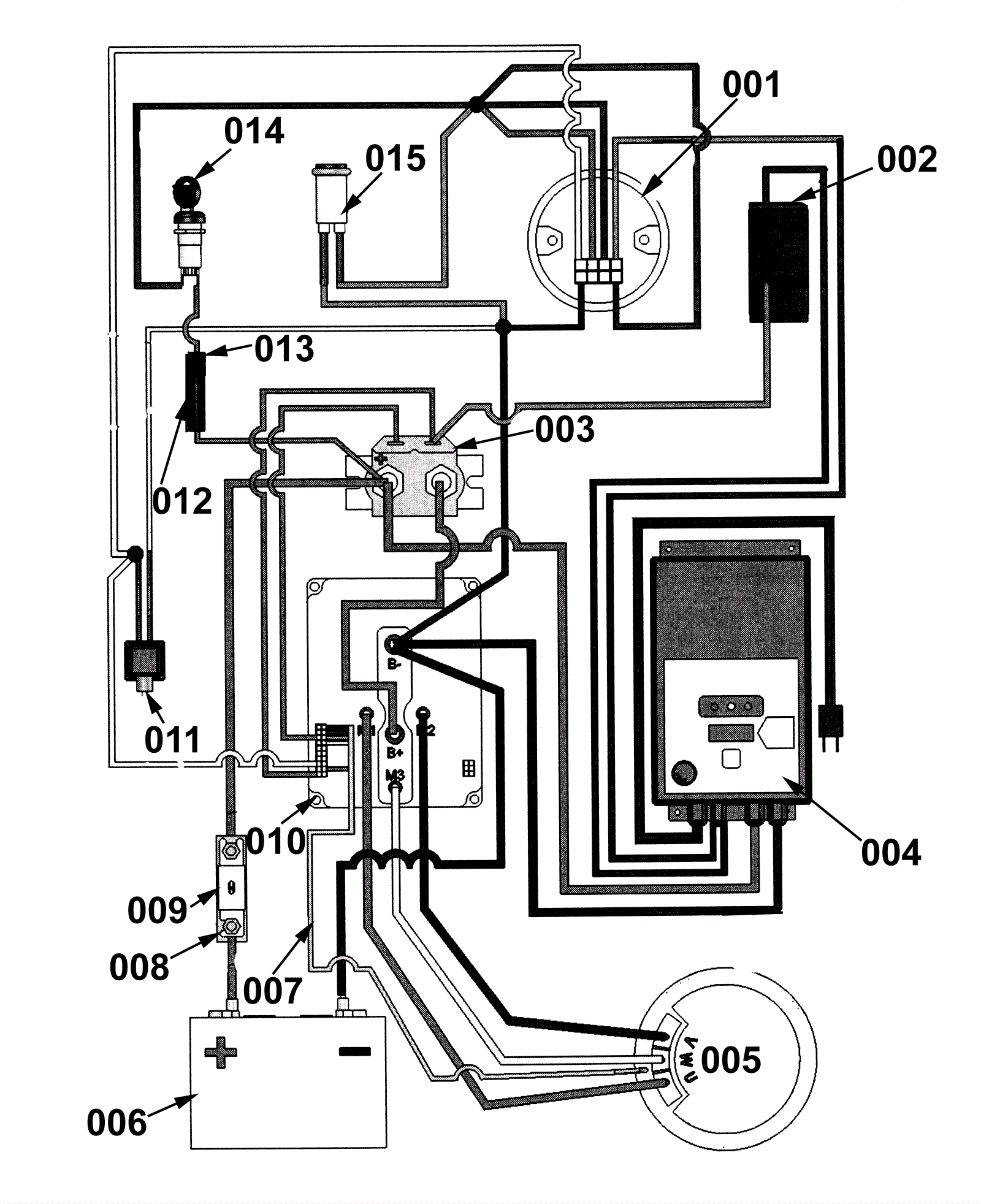

XT3-21 Electrical Diagram

#PartDescriptionPriceReqNotesAvailability
001 189-8266 Battery discharge indicator and hour meter $125.92 usually ships 1-5 days
002 189-7017 Rocker switch $54.23 usually ships 1-5 days
003a 189-1201 Solenoid (black) $58.02 This is a black solenoid. ships same day
003b 189-8206 Solenoid (metal) $7.15 This is a shiny metal solenoid ships same day
004 189-8228 On board battery charger $641.40 usually ships 9-21 days
005 189-9009 Brush motor $961.90 usually ships 9-21 days
006a 162-0045 12V 140Ah AGM battery $503.72 XT3-21 ships same day
006b 162-0003 6V 225Ah wet battery (SNSR) $229.13 XT3-27 ships same day
007 189-8277 Wiring harness $110.88 usually ships 9-21 days
008 189-8218 Fuse block $29.33 usually ships 1-5 days
009 189-8217 200 amp fuse $29.05 usually ships 1-5 days
010 189-1200 Control board $1,170.22 usually ships 1-5 days
011 189-9012 Red kill switch $50.42 usually ships 9-21 days
012 991-1309 10 amp AGC glass fuse $0.90 usually ships 1-5 days
013 189-8265 Fuse holder for 1.25 AGC fuse $10.05 usually ships 1-5 days
014 189-8230 Heavy duty key switch with 2 keys $40.13 usually ships 9-21 days
015 189-8267 36v Led lamp $27.12 usually ships 1-5 days
