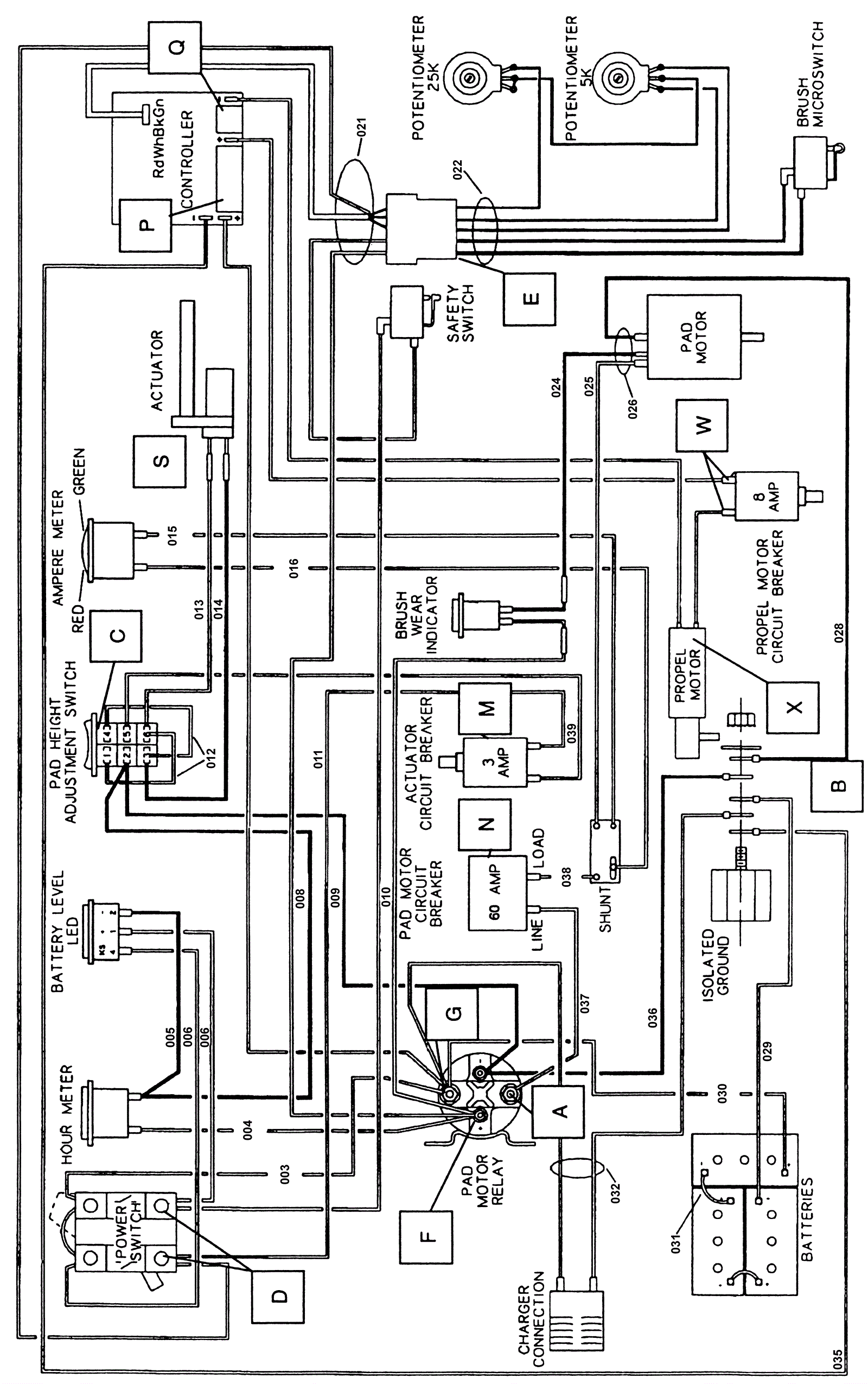

Bat2500 Electrical Schematic

#PartDescriptionPriceReqNotesAvailability
003 189-3051 Wire assembly 26 inch red $3.24 usually ships 1-5 days
004 189-3052 Wire assembly 30 inch red $5.50 usually ships 1-5 days
005 189-3053 Wire assembly 6 inch black $2.16 usually ships 1-5 days
006 189-3054 Wire assembly 7 inch red $3.39 usually ships 1-5 days
008 189-3055 Wire assembly 10 inch black $3.81 usually ships 1-5 days
009 189-3056 Wire assembly 23 inch black $2.30 usually ships 1-5 days
010 189-3057 Wire assembly 24 inch red $2.16 usually ships 1-5 days
011 189-3058 Wire assembly 25 inch red $17.23 usually ships 1-5 days
012 189-3059 Wire assembly 3 inch red $3.81 usually ships 1-5 days
013 189-3060 Wire assembly 26 inch white $3.95 usually ships 1-5 days
014 189-3061 Wire assembly 26 inch black $3.68 usually ships 1-5 days
015 189-3062 Wire assembly 38 inch black $13.23 usually ships 1-5 days
016 189-3063 Wire assembly 38 inch red $2.16 usually ships 1-5 days
021 189-2195 Wire assembly control Call for price usually ships 1-5 days
024 189-3065 Wire assembly 66 inch black $1.98 usually ships 1-5 days
025 189-3066 Wire assembly 58 inch black $15.53 usually ships 1-5 days
026 189-3067 Wire assembly-motor $116.82 usually ships 1-5 days
028 189-3068 Wire assembly 49 inch red $15.14 usually ships 1-5 days
029 189-2110 Cable 4GA (black) x 27 in $72.72 usually ships 1-5 days
030 N/A Not available Call for price (Cable assembly) usually ships 30-32 days
031 189-2105 Clamp style jumper cable (black) $100.05 usually ships 9-21 days
032 N/A Not available Call for price (Wire) usually ships 30-32 days
036 189-3070 Wire assembly 18 inch black $3.53 usually ships 1-5 days
037 173-0457 9 inch Wire $31.56 usually ships 1-5 days
038 173-0456 10 inch Wire $32.06 usually ships 1-5 days
039 189-3073 Wire assembly 27 inch red $2.67 usually ships 1-5 days
