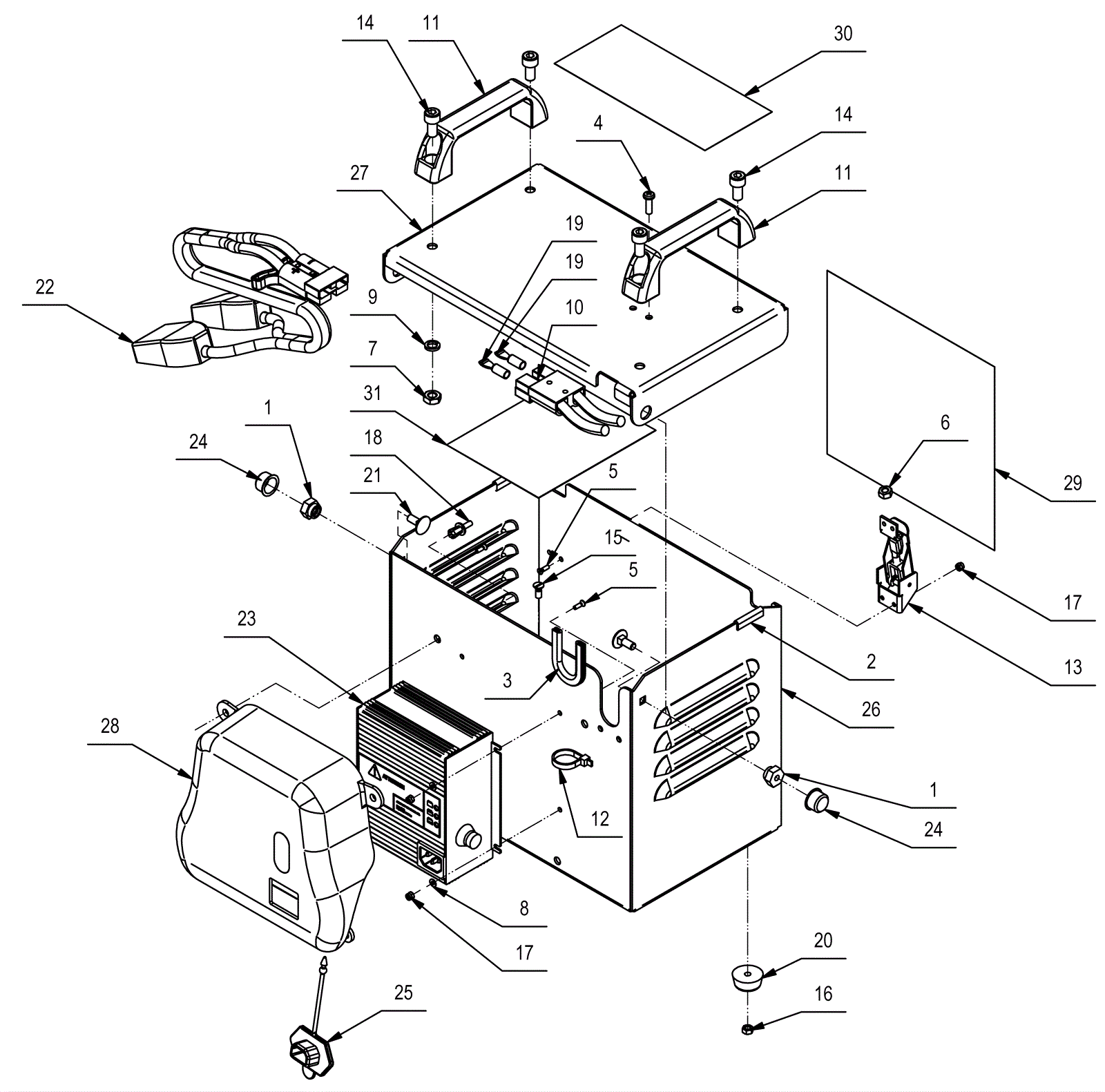

GENIE B Battery Charger Diagram

#PartDescriptionPriceReqNotesAvailability
1 189-9038 Bushing $22.23 2 usually ships 1-5 days
2 189-9080 Protective trim edging $6.38 2 usually ships 1-5 days
3 189-9040 Protective trim edging $6.38 1 usually ships 1-5 days
4 189-9081 Screw pan head phillips self tapping $15.83 2 usually ships 1-5 days
6 189-9083 Nut M6 x 5 hex $2.16 2 usually ships 9-21 days
7 206-5138 Nut (OBSOLETE) Call for price 4 usually ships 1-5 days
8 999-1521 Washer M3 flat stainless steel $0.99 4 ships same day
9 189-9084 Washer M8 lock zinc $1.98 4 usually ships 1-5 days
10 189-7550 SB50 blue connector with pins $31.72 1 usually ships 9-21 days
11 189-9086 Handle $61.08 2 usually ships 1-5 days
12 206-0623 Clamp (OBSOLETE) Call for price 1 usually ships 1-5 days
13 189-9087 Latch and clasp set $23.73 2 usually ships 9-21 days
14 999-1432 Screw M8-1.25 x 16mm socket head stainless steel $2.47 4 ships same day
15 999-1274 Screw M5-.8 x 12mm flat head phillips stainless steel $0.90 4 ships same day
16 999-0740 Nut M5-.8 hex stainless steel $0.99 4 ships same day
17 999-1161 Nut M3-.5 hex nylock stainless steel $0.99 8 ships same day
18 283-2109 RIVET FAN SHROUD $2.58 4 usually ships 6-26 days
19 189-9089 Contact $15.83 2 usually ships 1-5 days
20 189-9047 Rubber bumper $6.38 4 usually ships 1-5 days
21 189-8521 Bolt M6 x 16mm carriage head stainless steel $2.16 2 ships same day
22 189-9090 Battery cable $37.93 1 ships same day
23 189-6186 12V 6amp AGM onboard battery charger $647.52 1 usually ships 9-21 days
24 189-9055 Cap $15.83 2 usually ships 1-5 days
25 189-9062 Rubber cap $11.83 1 usually ships 9-21 days
26 189-9091 Battery box $335.92 1 usually ships 1-5 days
27 189-9092 Battery box lid $131.77 1 usually ships 1-5 days
28 189-9093 Battery charger cover $27.08 1 usually ships 9-21 days
