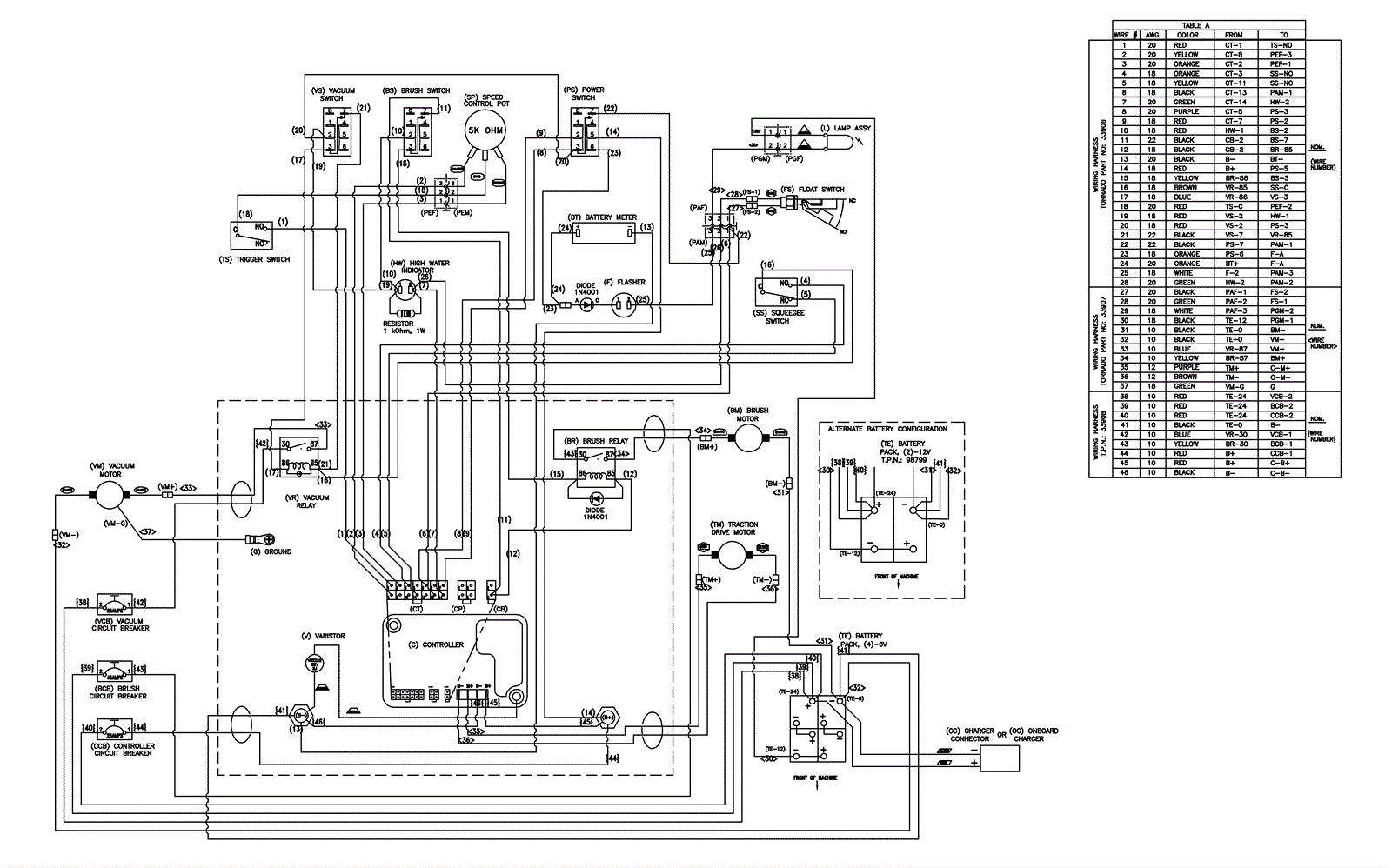

EZ Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
B- 183-0792 Insulator bushing $10.53 usually ships 1-5 days
B+ 183-0792 Insulator bushing $10.53 usually ships 1-5 days
BCB 183-0795 45amp circuit breaker $36.36 usually ships 15-28 days
BM 183-0740 1HP brush motor $1,140.32 usually ships 15-28 days
BR 183-1263 24V relay $287.77 usually ships 15-28 days
BS 183-1240 Switch $33.85 usually ships 15-28 days
BT 183-1238 Battery condition gauge $82.19 usually ships 15-28 days
C 183-1261 I-Drive ez controller $407.46 usually ships 15-28 days
CC 183-0789 Battery charger connector assembly $31.17 usually ships 15-28 days
CCB 183-0059 25 amp circuit breaker $41.32 usually ships 15-28 days
F 183-1255 Flasher relay $11.26 usually ships 15-28 days
FS 183-1265 Float switch with terminals $275.29 usually ships 15-28 days
HW 183-1239 28V indicator light (red) $12.05 usually ships 15-28 days
L 183-0838 Warning light assembly kit $51.08 usually ships 1-5 days
OC 183-1317 24V onboard charger Call for price usually ships 15-28 days
PS 183-1240 Switch $33.85 usually ships 15-28 days
SS 183-2210 Button switch $10.35 usually ships 15-28 days
TM 183-2160 24V 1/4HP transaxle $956.33 usually ships 1-5 days
TS 183-2111 Leaf switch S.P.D.T. 10 amps $18.57 usually ships 15-28 days
VCB 183-0059 25 amp circuit breaker $41.32 usually ships 15-28 days
