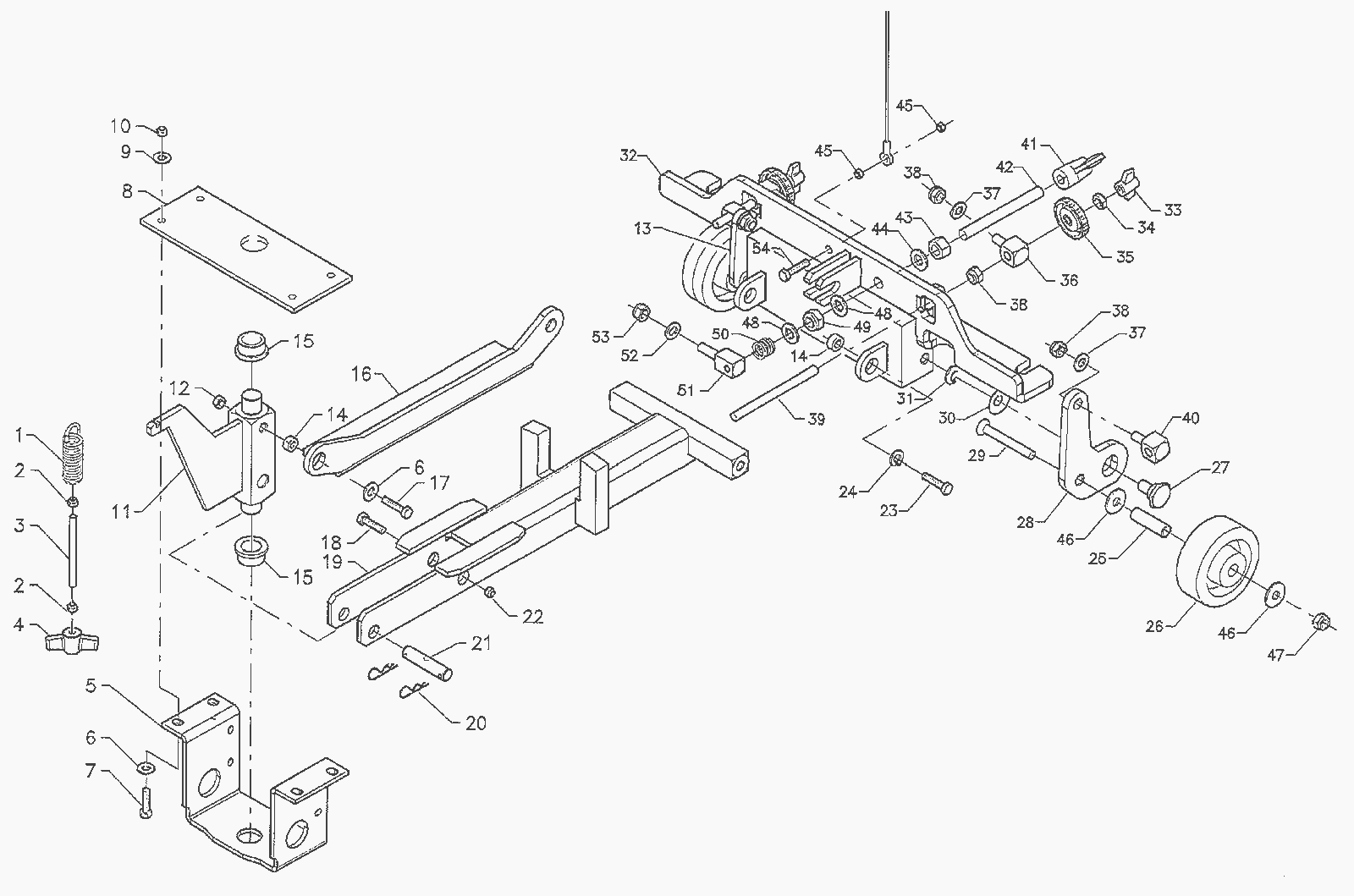

Squeegee Control Assembly

#PartDescription ReqNotesAvailability
1 183-9185 Traction spring 1
2 183-8394 Nut 2
3 183-9183 Tie rod 1
4 183-8435 Wing nut 1
5 183-9393 Support arm joint 1
6 183-8294 Washer 4
7 183-9329 Screw M8 x 30mm 4
8 183-9394 Arm joint plate 1
9 183-8294 Washer 4
11 183-5167 Arm joint (OBSOLETE) 1
13 183-5168 Right hand wheel support (OBSOLETE) 1
14 183-9186 Bushing 3
15 183-9181 Bushing 2
16 183-5169 Arm (OBSOLETE) 1
17 183-9395 Screw M8 x 50mm 1
18 183-9396 Screw M12 x 60mm 1
19 183-5170 Squeegee arm (OBSOLETE) 1
20 183-9120 Cotter pin 2
21 183-9184 Pressure adjuster pin 1
22 183-8411 Nut 1
23 183-8289 Screw M8 x 20 INOX 2
24 183-9190 Washer 2
25 183-9397 Bushing 2
26 183-9398 3 inch rubber wheel 2
27 183-9399 Wheel support pin 2
28 183-5171 Left hand wheel support (OBSOLETE) 1
29 183-5172 Screw M8 x 60mm 2
30 183-5173 Cupped washer 2
31 183-9400 Safety washer 2
32 183-5174 Squeegee support (OBSOLETE) 1
33 183-9401 Wing nut 2
34 183-8267 Nut INOX 2
35 183-8268 Handwheel 2
36 183-9173 Drilled adjuster 2
37 183-8260 Washer INOX 4
38 183-9130 Lock nut 6
39 183-9174 Threaded bar 2
40 183-9402 Threaded adjuster 2
41 183-9403 Wing nut 1
42 183-9404 Threaded bar 1
43 183-9198 Nut INOX 1
44 183-8399 Washer 3
45 183-8256 Nut 2
47 183-8291 Nut INOX 2
48 183-8399 Washer 3
49 183-9122 Lock nut 1
50 183-8276 Compression spring 1
51 183-9405 Adjuster 1
52 183-9320 Washer 1
53 183-9127 Lock nut INOX 1
54 183-8290 Screw M6 x 30 1
