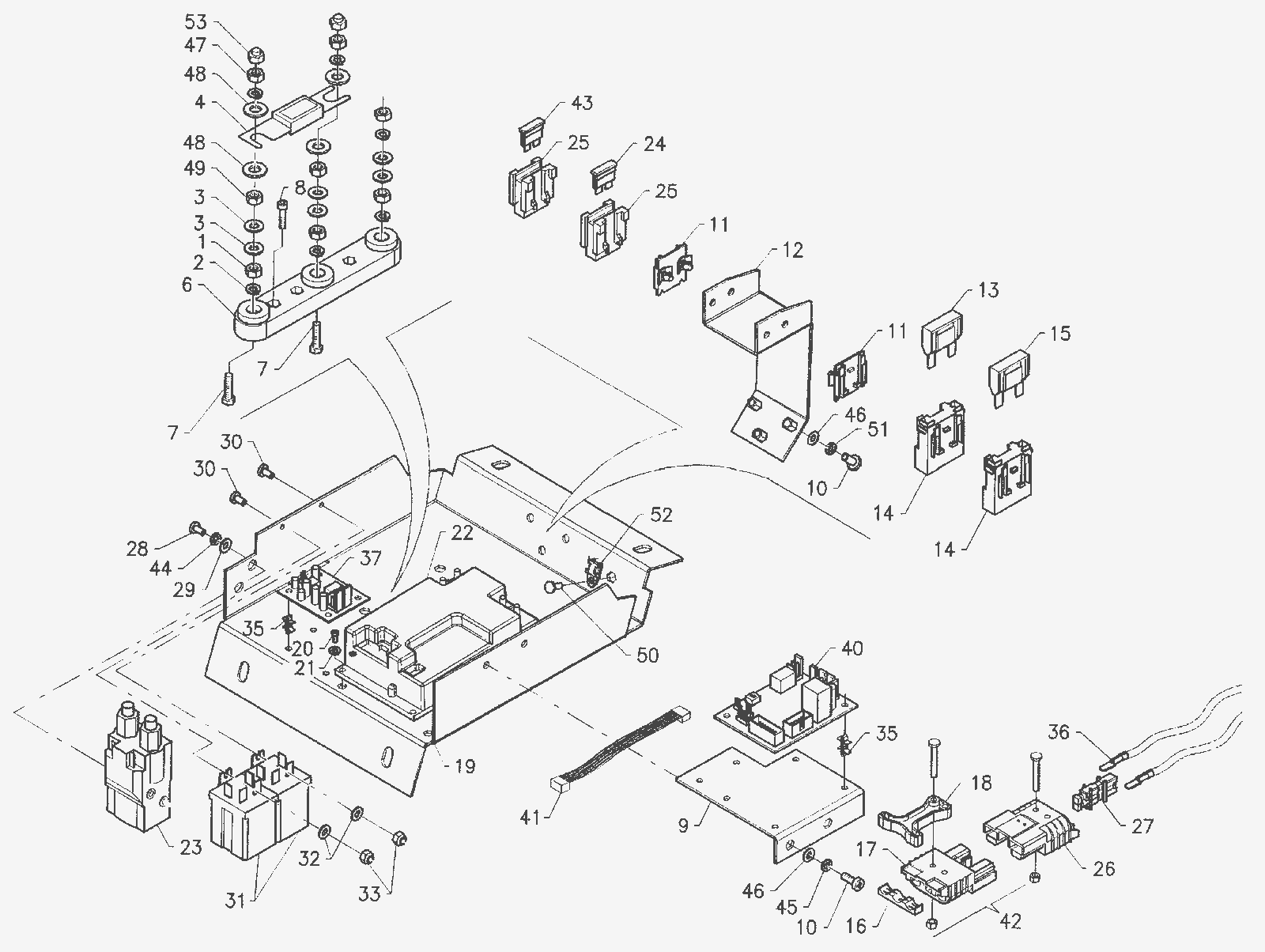

Electrical Layout Assembly

#PartDescription ReqNotesAvailability
1 183-4767 Nut 3
2 183-9352 Lock washer 3
3 183-9353 Brass washer 4
4a 183-9354 80amp fuse 1
4b 183-5130 100amp fuse 1
6 183-9355 Double fuse holder 1
7 183-2556 Screw M8 x 40mm 3
8 183-8280 Screw M5 x 18 INOX 2
9 183-5131 Support (OBSOLETE) 1
10 183-2430 Screw M5 x 14mm 5
11 183-8329 Plate 2
12 183-5132 Support (OBSOLETE) 1
13 183-2168 50amp maxifuse 1
14 183-8324 Fuse holder 2
15 183-8377 30amp Fuse 1
16 183-9221 Fair-lead guide 1
17 183-9225 80amp bipolar female connector 1
18 183-9226 Connector lever 1
19 183-5133 Panel (OBSOLETE) 1
20 183-2429 Screw M4 x 16mm 3
21 183-8365 Washer 3
22 183-9356 24V chopper card 1
23 183-4698 Switch 1
24 183-8376 3amp Fuse 1
25 183-8370 Fuse holder 1
26 183-9224 80amp bipolar connector 1
27 183-9223 Polarizer assembly 1
28 183-2433 Screw M4 x 10mm 2
29 183-2665 Washer 2
30 183-8337 Screw M3 x 10 2
31 183-4693 Relay 2
32 183-8368 Washer 2
33 183-8357 Nut 2
35 183-8331 Double coupler 8
36 183-9220 Contact 4
37a 183-5134 Motor control check card 1 (BD 26/26)
37b 183-5135 Motor control check card 1 (BD 32/26)
40 183-9022 Battery check card 1
41 183-8359 Display cable 1
42 183-9357 2 complete cables 1 (SB80 one end and battery connections)
43 183-9269 7.5amp fuse 1
44 183-8365 Washer 2
45 183-8327 Washer 2
46 183-8374 Washer 5
48 183-9358 Brass washer 4
49 183-9359 Brass nut 2
50 183-2433 Screw M4 x 10mm 1
51 183-8382 Washer 3
52 183-8453 Eye support 1
53 183-1995 Nut cover (black) 2
