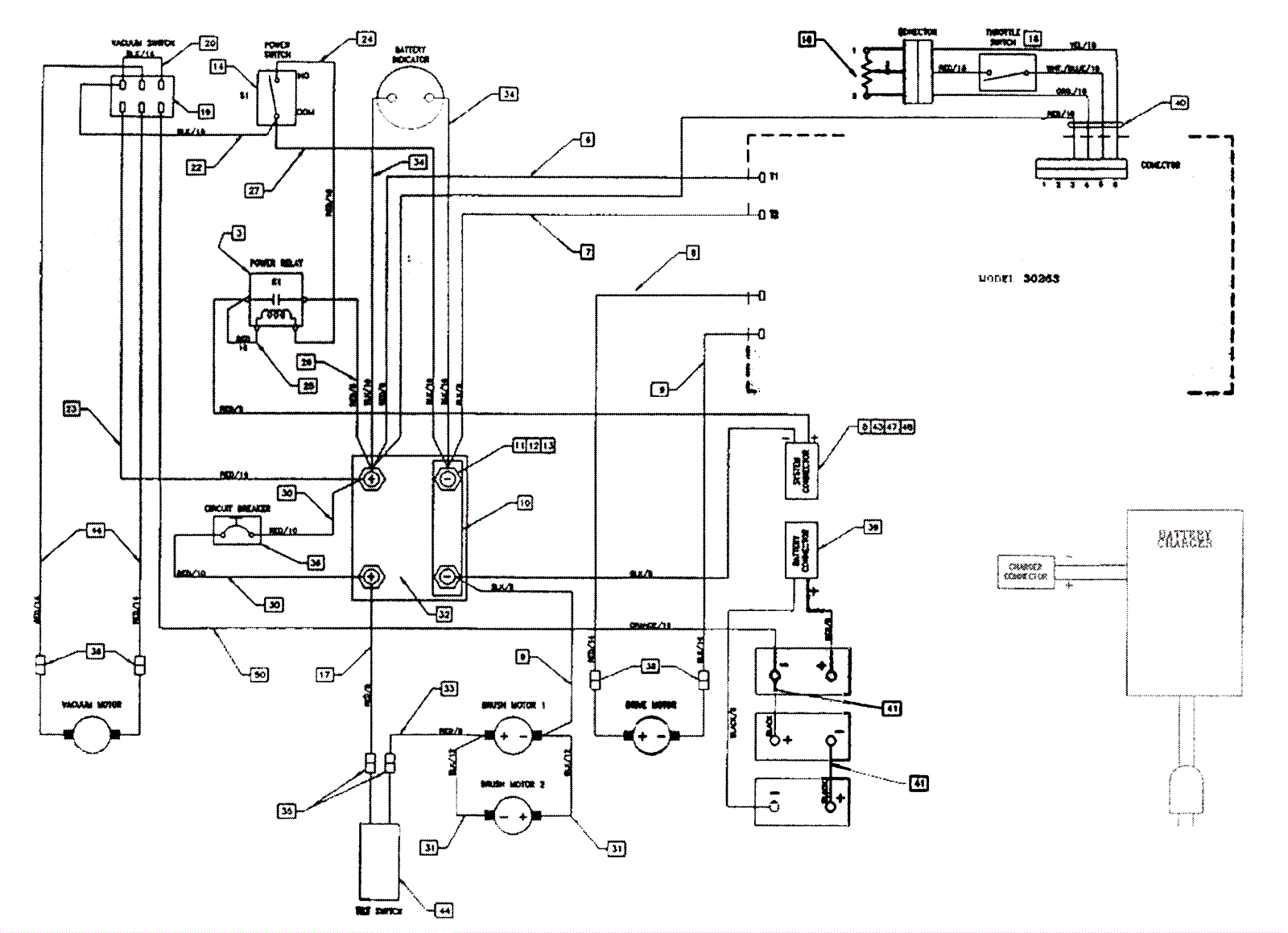

FLOORKEEPER 33 Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
001 998-0062 Wire nut (blue) $0.99 2 ships same day
002 183-4494 Battery condition gauge (Obsolete) $59.66 1 usually ships 1-5 days
003 183-4495 36V Relay $78.90 1 usually ships 1-5 days
004 183-4496 Speed control module (Obsolete) $512.01 1 usually ships 1-5 days
005 999-1074 Bolt 6-32 x 3/4 pan head phillips stainless steel $1.90 2 usually ships 1-5 days
006 183-4497 Speed control wiring harness (Obsolete) $18.72 1 usually ships 1-5 days
007 183-4497 Speed control wiring harness (Obsolete) $18.72 1 usually ships 1-5 days
008 183-4497 Speed control wiring harness (Obsolete) $18.72 1 usually ships 1-5 days
009 183-4497 Speed control wiring harness (Obsolete) $18.72 1 usually ships 1-5 days
010 183-4498 Bus bar (Obsolete) $5.50 1 usually ships 1-5 days
011 183-0848 Washer 4/9 flat $2.86 4 usually ships 1-5 days
012 999-1237 Screw 3/8-16 x 1 flat head brass $116.16 4 usually ships 1-5 days
013 183-4499 Nut 3/8-16 hex jam copper (Obsolete) $3.37 4 usually ships 1-5 days
014 183-4500 Switch (Obsolete) $27.24 1 usually ships 1-5 days
015 183-4501 Screw 1/4-20 x 1 socket head copper (Obsolete) Call for price 4 usually ships 1-5 days
016 183-4502 Wire label (Obsolete) $3.37 1 usually ships 1-5 days
017 183-4503 Wire switch lead (Obsolete) $13.31 1 usually ships 1-5 days
018 999-0015 Nut 1/4-20 k-lock zinc plated $0.99 4 ships same day
019 183-4504 10 Amp toggle switch $19.20 1 usually ships 1-5 days
021 183-4506 Black wire 14 gauge x 3 inches (Obsolete) $5.51 1 usually ships 1-5 days
022 183-4507 Wire vacuum switch lead (Obsolete) $6.37 1 usually ships 1-5 days
023 183-4508 Positive wire switch lead (Obsolete) $9.17 1 usually ships 1-5 days
024 183-4509 Positive switch lead (Obsolete) $8.72 1 usually ships 1-5 days
025 183-4510 Relay jumper (Obsolete) $9.20 1 usually ships 1-5 days
026 183-4511 Positive relay wire (Obsolete) $13.31 1 usually ships 1-5 days
030 183-4512 Breaker wire (Obsolete) $14.18 2 usually ships 1-5 days
031 183-4513 Motor wire (Obsolete) $11.44 2 usually ships 1-5 days
032 183-4514 Terminal board (Obsolete) $44.59 1 usually ships 1-5 days
033 183-4515 Positive lead (Obsolete) $15.83 1 usually ships 1-5 days
034 183-4516 Indicator lead (Obsolete) $5.50 2 usually ships 1-5 days
035 183-4517 Connector (Obsolete) $5.50 2 usually ships 1-5 days
036 183-4518 Circuit breaker (Obsolete) $53.27 1 usually ships 15-28 days
038 183-4519 1/4 Inch insulated male connector (Obsolete) $4.53 2 usually ships 1-5 days
039 183-4520 16 Inch red battery cable (Obsolete) $26.20 1 usually ships 1-5 days
040 183-4521 Battery cable (Obsolete) Call for price 1 usually ships 1-5 days
041 183-0790 10 inch battery jumper cable $31.17 2 usually ships 15-28 days
043 183-4522 Charger contact terminal $3.48 2 usually ships 1-5 days
044 183-4435 35 Amp tilt switch (Obsolete) $104.47 1 usually ships 1-5 days
046 183-4523 Vacuum motor wire assembly (Obsolete) $8.46 2 usually ships 1-5 days
047 183-4524 36V Charger connector (Obsolete) $21.27 1 usually ships 1-5 days
048 183-0602 Nut #6-32 hex lock $1.54 2 usually ships 1-5 days
050 183-4525 Orange battery/light cable (Obsolete) $35.78 1 usually ships 1-5 days
