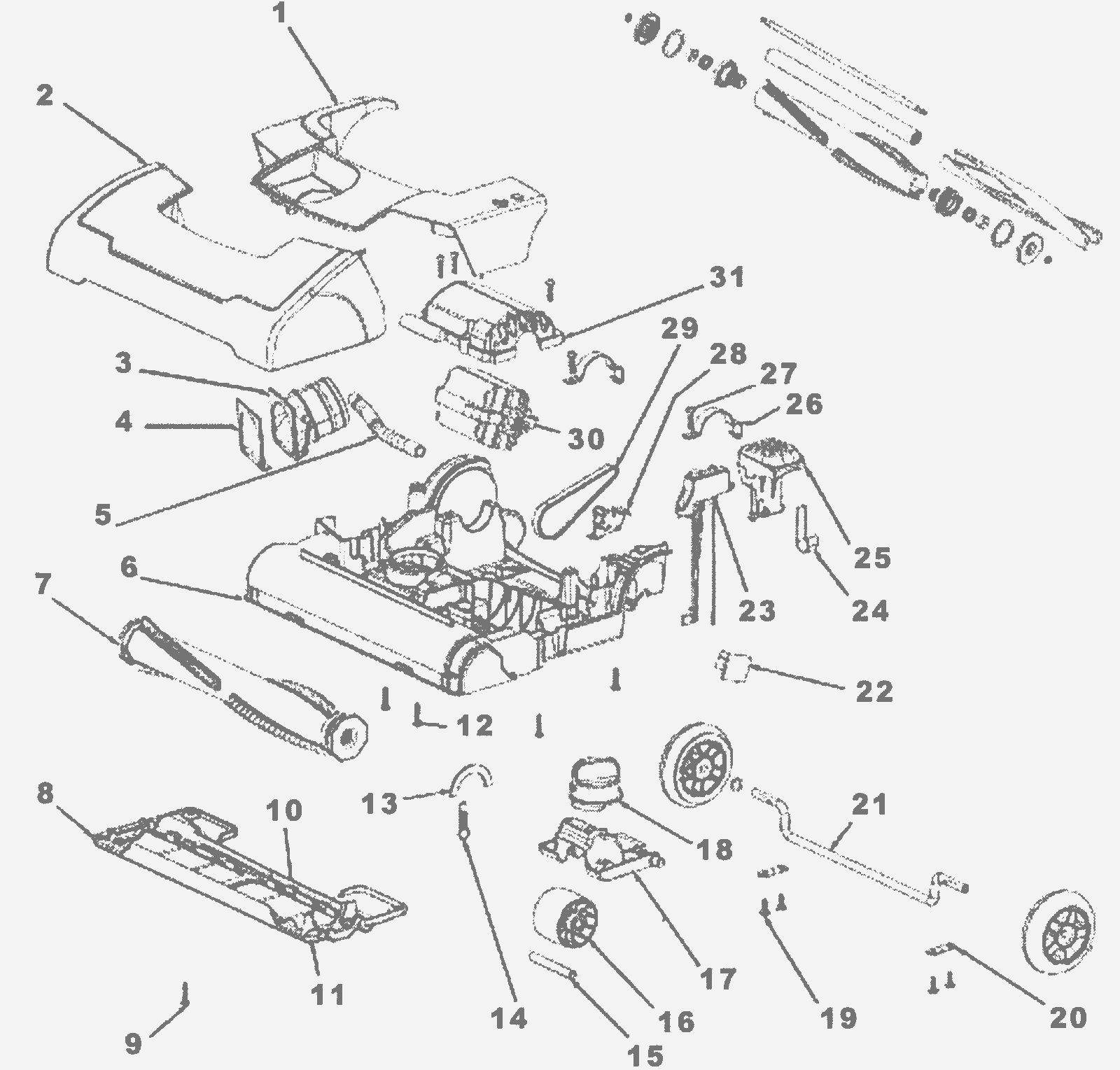

Base and Hood Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 1 (hood assembly)
2 N/A Not available 1 (carrier and graphics guard)
3 182-8309 Base adapter 1
4 182-8172 Adapter gasket 1
5 182-8173 Cooling hose 1
6 182-8174 Base assembly 1
7a 182-8306 Brush roll 1
7b 999-0086 Nut 10-32 nylon insert lock zinc plated 1
7c 182-8175 End cap 1
7d 182-8176 Felt washer 1
7e 182-0158 Bearing 1
7f N/A Not available 1 (shaft disturbulator)
7g N/A Not available 1 (pulley)
7h N/A Not available 1 (inner tube)
7i N/A Not available 1 (disturbulator tube)
7j N/A Not available 1 (bristle strips)
7k N/A Not available 1 (bearing retainer)
7l 182-0159 Retaining ring 1
7m N/A Not available 1 (foam strip)
8 182-8307 Soleplate assembly 1
9 182-8180 Screw package 1
10 182-1057 Soleplate (includes felt and gasket) 1
11 182-1057 Soleplate (includes felt and gasket) 1
12 182-0836 Screw 10 pack (OBSOLETE) 1
13 N/A Not available 1 (felt soleplate)
14 182-0586 Spring (pkg of 10) 1
15 182-8182 Front axle 1
16 182-8183 Front wheel 1
17 182-8234 Carriage wheel 1
18 182-8184 Height adjustment knob 1
19 182-0034 Screw 10-14 x 1/2 pan head plastite 1
20 182-0033 Axle clamp 1
21 182-8185 Rear wheel and axle assembly (OBSOLETE) 1
22 182-8186 Vulcanized paper 1
23 182-8308 Retainer assembly (OBSOLETE) 1
24 182-1037 Handle release spring 1
25 182-1028 Handle release 1
26 182-8188 Motor clamp 1
27 182-0836 Screw 10 pack (OBSOLETE) 1
28 182-8189 Micro switch and bracket 1
29 182-8072 Poly v belt 1
30 182-8190 Brushroll motor assembly 1
31 182-8191 Brushroll motor cover 1
