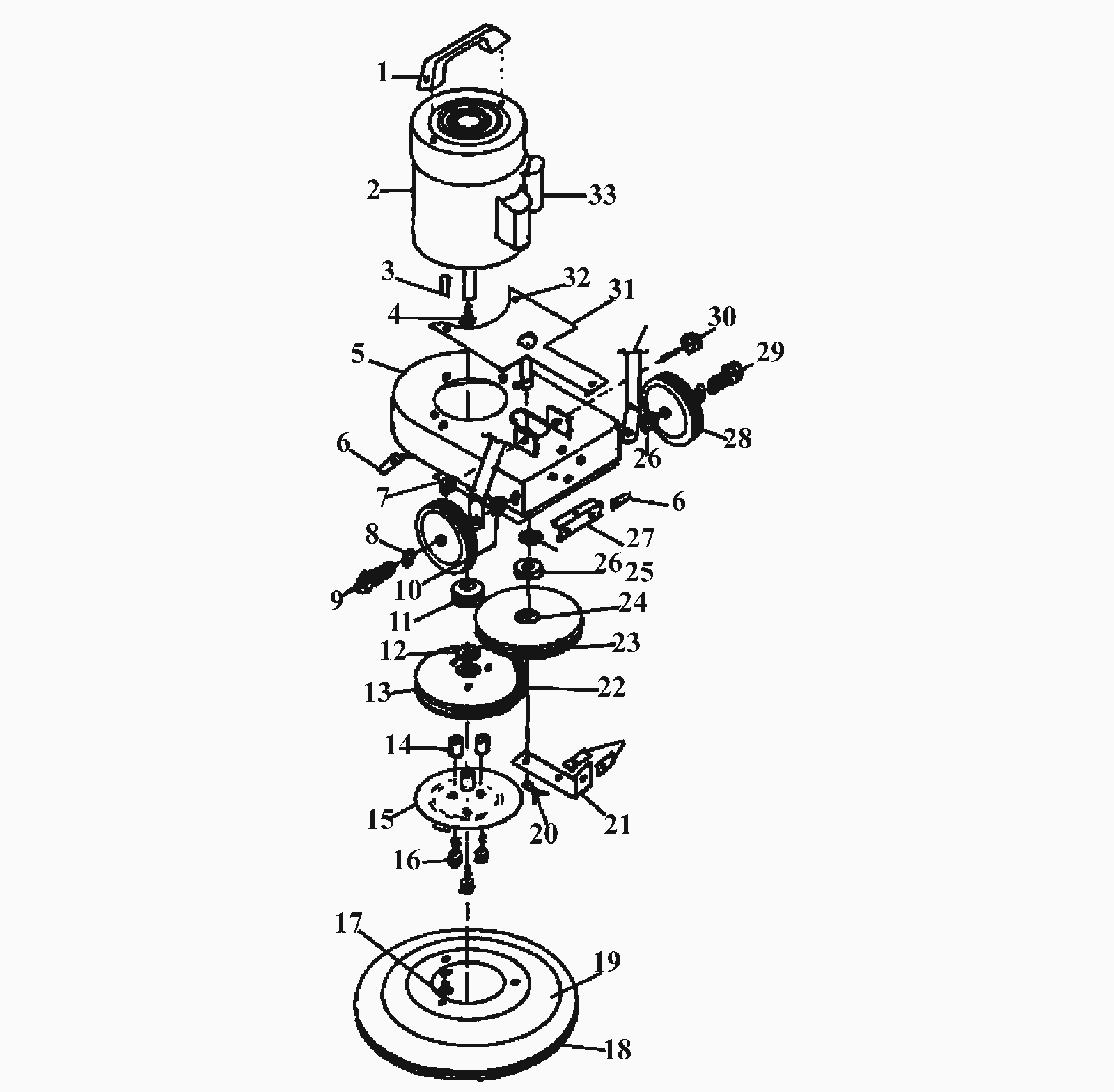

Motor Assembly

#PartDescription ReqNotesAvailability
1 163-0826 Lift handle
2 163-0381 Motor
3 163-0827 Key
4 163-0828 Bolt 1/4-20 x 1 1/4
5 163-0829 Frame assembly
6 163-0830 Clip
7 163-0831 Splash guard
8 163-0051 Spring washer
9 163-0832 Washer 33/64 spring
10 163-0833 Screw 1/2-13 x 3
11 163-0394 Drive pulley (OBSOLETE)
12 182-2304 Bearing
13 182-2305 Drive idler pulley
14 163-0087 Spacer
15 182-2309 Clutch plate
16 163-0833 Screw 1/2-13 x 3
17 163-0835 Screw 1/4-20 x 3/4
18 163-0836 13 inch bumper
19 163-0837 13 inch brush cover
20 163-0050 Cotter pin
21 163-0838 Lower belt adjusting bracket
22 163-0331 Rubber drive belt
23 163-0839 Step pulley
24 163-0840 Bearing spacer
25 163-0841 1/2 inch bearing
26 163-0052 Washer 7/8 steel (pkg of 5)
27 163-0842 Upper belt adjustment bracket
28 163-0287 Wheel kit (2 wheels with hardware)
29 N/A Not available
30 163-0843 Connecting leg
31 163-0829 Frame assembly
32 163-0844 Screw 1/4-20 x 3/4
33 N/A Not available
