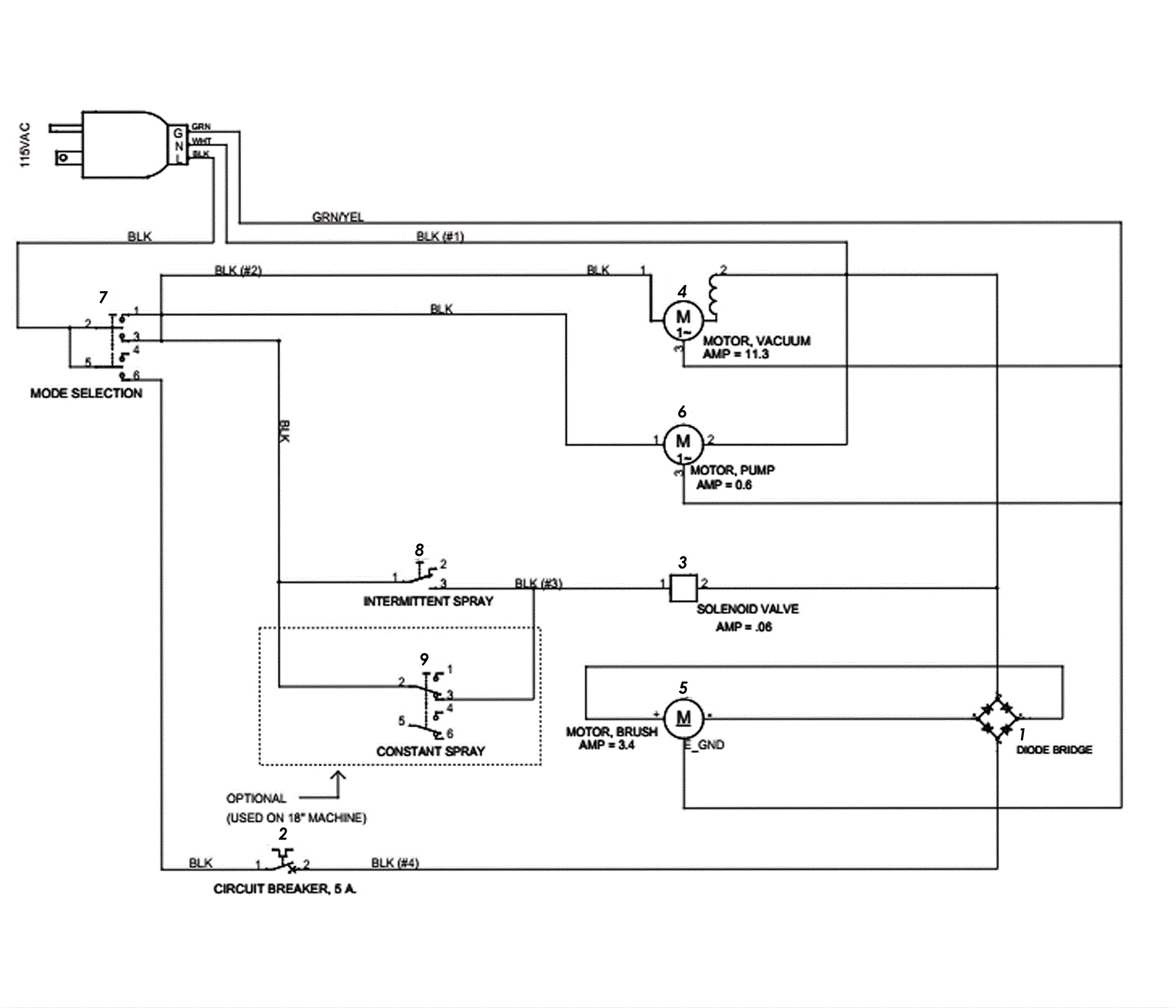

KLENZOR 16 Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
1 172-4139 35amp rectifier $14.41 1 ships same day
2 170-5173 Circuit breaker $14.41 1 usually ships 13-18 days
3 272-0340 Solenoid valve $288.88 1 ships same day
4a 272-0544 120V 3 stage vacuum motor $288.88 1 (includes 4b) ships same day
4b 272-2666 Carbon brush (pkg of 2) $50.45 1 usually ships 13-18 days
5 272-0521 115V brush motor $463.53 1 ships same day
6a 272-0170 115V 60 PSI pump $440.97 1 (OEM) (before SN 1985091) usually ships 13-18 days
6b 272-8143 115V 60 PSI pump $489.15 1 (OEM) (after SN 1985090) usually ships 13-18 days
6c 991-8547 115V 60 PSI pump $179.51 1 (NON-OEM) usually ships 8-10 days
7 272-0486 3 position rocker switch $37.27 1 usually ships 13-18 days
8 272-0495 Spray button $12.89 1 ships same day
9 272-0487 2 position rocker switch $32.56 1 (Klenzor 18) usually ships 13-18 days
N/S 272-1215 Wire assembly $49.91 1 usually ships 13-18 days
N/S 272-1216 Wire assembly $8.80 1 usually ships 1-5 days
N/S 272-1227 Wire assembly $12.89 1 usually ships 1-5 days
N/S 272-1228 Wire assembly $8.80 2 (Klenzor 18) usually ships 1-5 days
