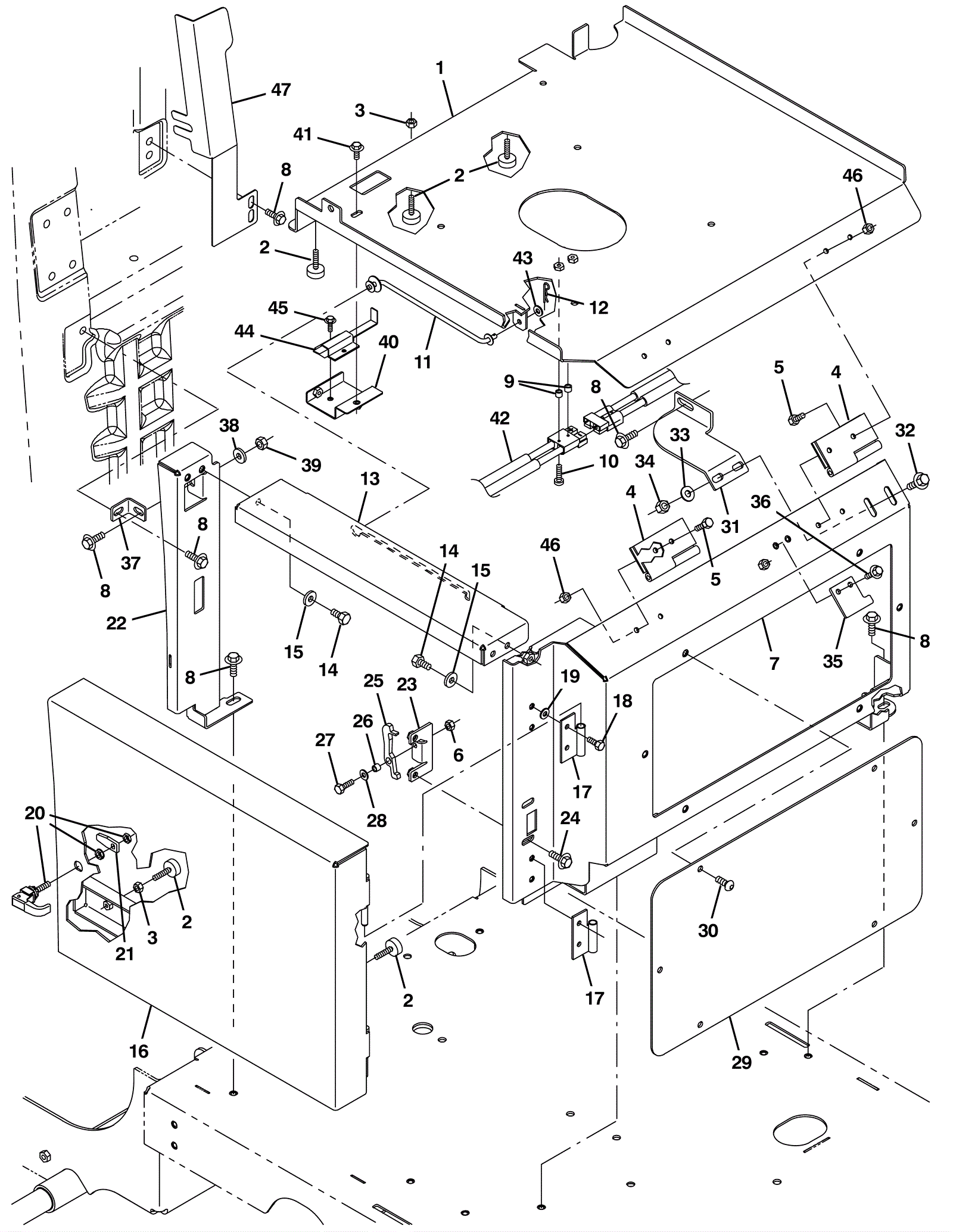

Rollout Battery Seat Support Assembly

#PartDescription ReqNotesAvailability
1 275-5704 Rollout battery seat plate (Tennant Industrial) 1
2 275-8308 BUMPER, RBR, 1.0D 0.38TH .25-20 (Tennant Industrial) 5
3 999-0609 Nut 1/4-20 hex stainless steel 5
4 175-3183 Hinge 2
5 999-0507 Bolt M6-1 x 16mm hex head full thread plain finish 8
6 999-0469 Nut M6-1 nylon insert lock zinc plated 1
7 275-5705 Battery shroud weldment (Tennant Industrial) 1
8 275-4736 Screw M8-1.25 x 20mm hex washer head stainless steel SEMS 8
9 175-0152 Spacer 2
10 175-0505 Screw M6-1 x 35mm pan head stainless steel 2
11 275-5706 Prop rod weldment (Tennant Industrial) 1
12 175-2113 Cotter pin 1
13 275-5707 Battery shroud angle (Tennant Industrial) 1
14 999-0783 Screw M8-1.25 x 16mm hex head 2
15 999-9097 Washer M8 flat stainless steel 2
16 275-5708 Rollout battery door (Tennant Industrial) 1
17 275-5709 Hinge weldment (Tennant Industrial) 2
18 999-0507 Bolt M6-1 x 16mm hex head full thread plain finish 8
19 999-0016 Washer 1/4 flat plain finish 4
20 275-7341 Latch (yellow) 1
21 275-9433 PAWL, STR (Tennant Industrial) 1
22 275-6329 Battery support weldment (Tennant Industrial) 1
23 275-6330 Mounting bracket (Tennant Industrial) 1
24 999-9092 Screw M8-1.25 x 20mm hex head stainless steel 2
25 275-6331 Battery retainer bar (Tennant Industrial) 1
26 175-0152 Spacer 1
27 999-0518 Bolt M6-1 x 25mm hex head full thread zinc 1
28 999-0016 Washer 1/4 flat plain finish 1
29 275-6332 Rollout battery cover (Tennant Industrial) 1
30 175-4927 Screw M8-1.25 x 20mm button head 6
31 275-6333 Shroud support bracket (Tennant Industrial) 1
32 275-9575 SCREW, HEX, M8 X 1.25 X 25, 9.8, SEMS (Tennant Industrial) 2
33 999-0024 Washer 5/16 flat stainless steel 2
34 999-0471 Nut M8-1.25 nylon insert lock zinc plated 2
35 275-6334 Stop hinge plate (Tennant Industrial) 1
36 999-0779 Screw M6-1 x 25mm hex head plain finish 2
37 275-6335 Battery support angle (Tennant Industrial) 1
38 999-0024 Washer 5/16 flat stainless steel 1
39 999-0471 Nut M8-1.25 nylon insert lock zinc plated 1
40 275-6336 Latch mounting bracket (Tennant Industrial) 1
41 999-1312 Screw M6-1 x 20mm hex head stainless steel 2
42 275-6337 Battery cable assembly (Tennant Industrial) 2
43 999-0335 Washer 1/4 x 5/8 SAE flat stainless steel 1
44 275-7586 Latch (Tennant Industrial) 1
45 175-0852 Bolt 5mm-.8 x 12 hex head 2
46 999-0439 Nut M6-1 hex coarse thread 8
47 275-2678 Wire cover weldment (Tennant Industrial) 1
