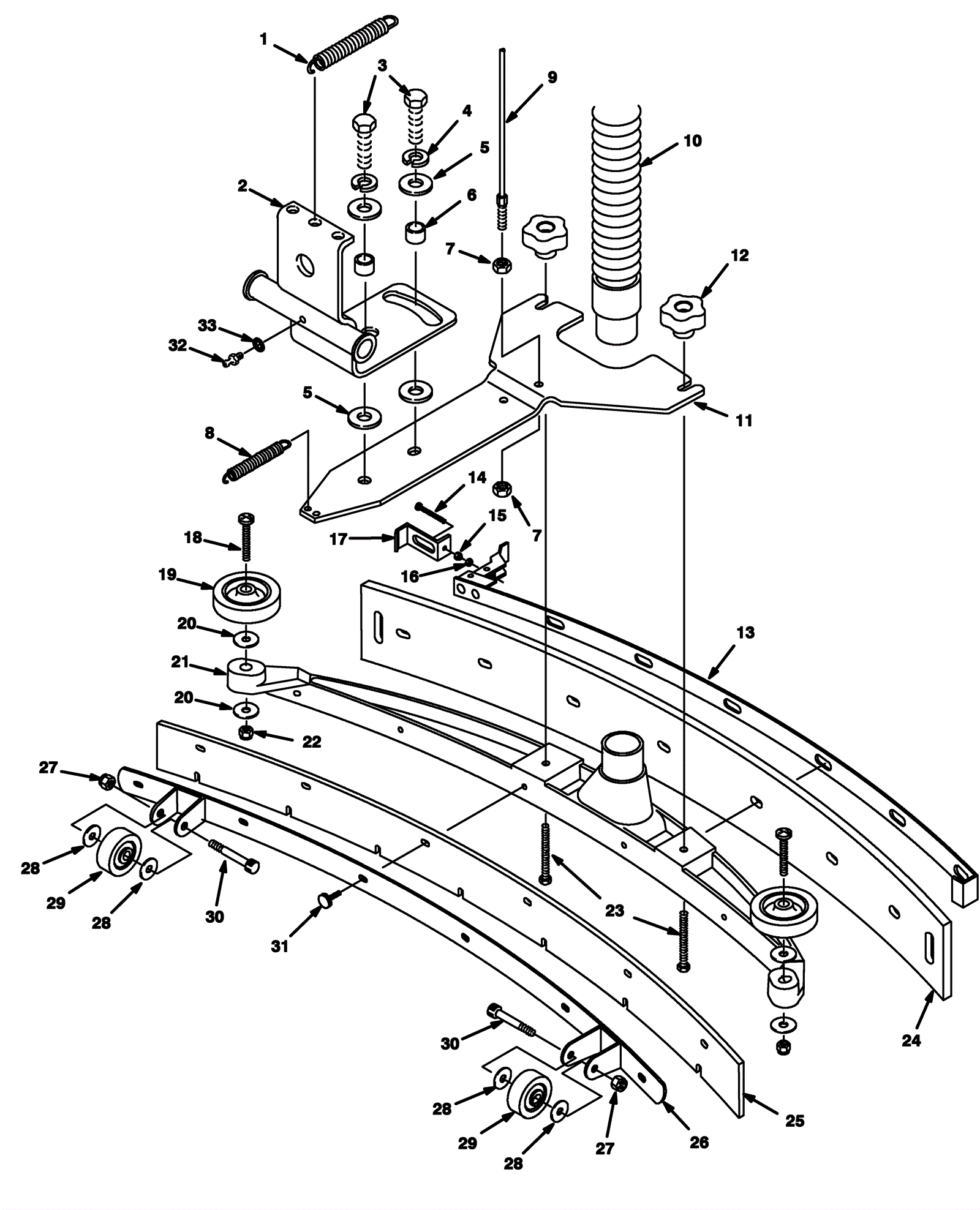

Squeegee Assembly

#PartDescription ReqNotesAvailability
1 175-2971 Extension spring 1
2 175-2972 Squeegee pivot mount 1
3 999-0561 Bolt 1/2-13 x 1 hex head stainless steel 2
4 999-0126 Washer 1/2 split lock 2
5 999-0559 Washer 1/2 x 1/4 flat stainless steel 4
6 175-2743 Sleeved bushing 2
7 999-0015 Nut 1/4-20 k-lock zinc plated 2
8 175-2970 Extension spring 2
9 175-3068 Squeegee lift cable 1
10 175-2060 Vacuum hose with cuffs 1 1/2 x 24 inch 1
11a 175-6653 Squeegee mount bracket 1
11b 275-6122 XR squeegee assembly 1
12 175-2812 Knob 2
13 175-6654 Squeegee band 1
14 175-3721 Screw M5-.8 x 45mm 1
15 999-0740 Nut M5-.8 hex stainless steel 1
16 999-0740 Nut M5-.8 hex stainless steel 1
17 175-6655 Squeegee band clip 1
18 175-4793 Screw M8-1.25 x 70mm 2
19 175-0117 Guide wheel with bushing 2
20 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 4
21 175-6656 Squeegee casting frame semi-curved 20 inch 1
22 999-0471 Nut M8-1.25 nylon insert lock zinc plated 2
23 999-1039 Screw 5/16-18 x 1 1/2 truss head phillips stainless steel 2
24a 175-6657 Squeegee blade 30 inch (760mm) linatex rear (red) 1
24c 175-6659 Squeegee blade 30 inch (760mm) urethane rear (OBSOLETE) 1
25a 175-3507 Squeegee blade 30 inch (760mm) linatex front (red) 1
25b 175-6660 Squeegee blade 30 inch gum rubber front (tan) (OBSOLETE) 1
25c 175-6661 Squeegee blade 30 inch (760mm) urethane front 1
25d 175-4777 Squeegee blade 30 inch (760mm) linatex front (red) (OBSOELTE 1
25e 175-2976 Squeegee blade 30 inch gum rubber front (tan) (OBSOLETE) 1
25f 175-4778 Squeegee blade 30 inch (760mm) urethane front (OBSOLETE) 1
26 175-6662 Squeegee front band assembly 1
27 999-0278 Nut 5/16-18 nylon insert lock jam zinc plated 2
28 999-0617 Washer 3/8 x 1 flat stainless steel 4
29 991-2013 Wheel 2
30 175-3719 Screw 3/8 x 1 1/4 shoulder 2
31 175-3718 Knob 6
32 175-1082 Grease fitting 1
33 175-4544 Washer M6 locking 1
