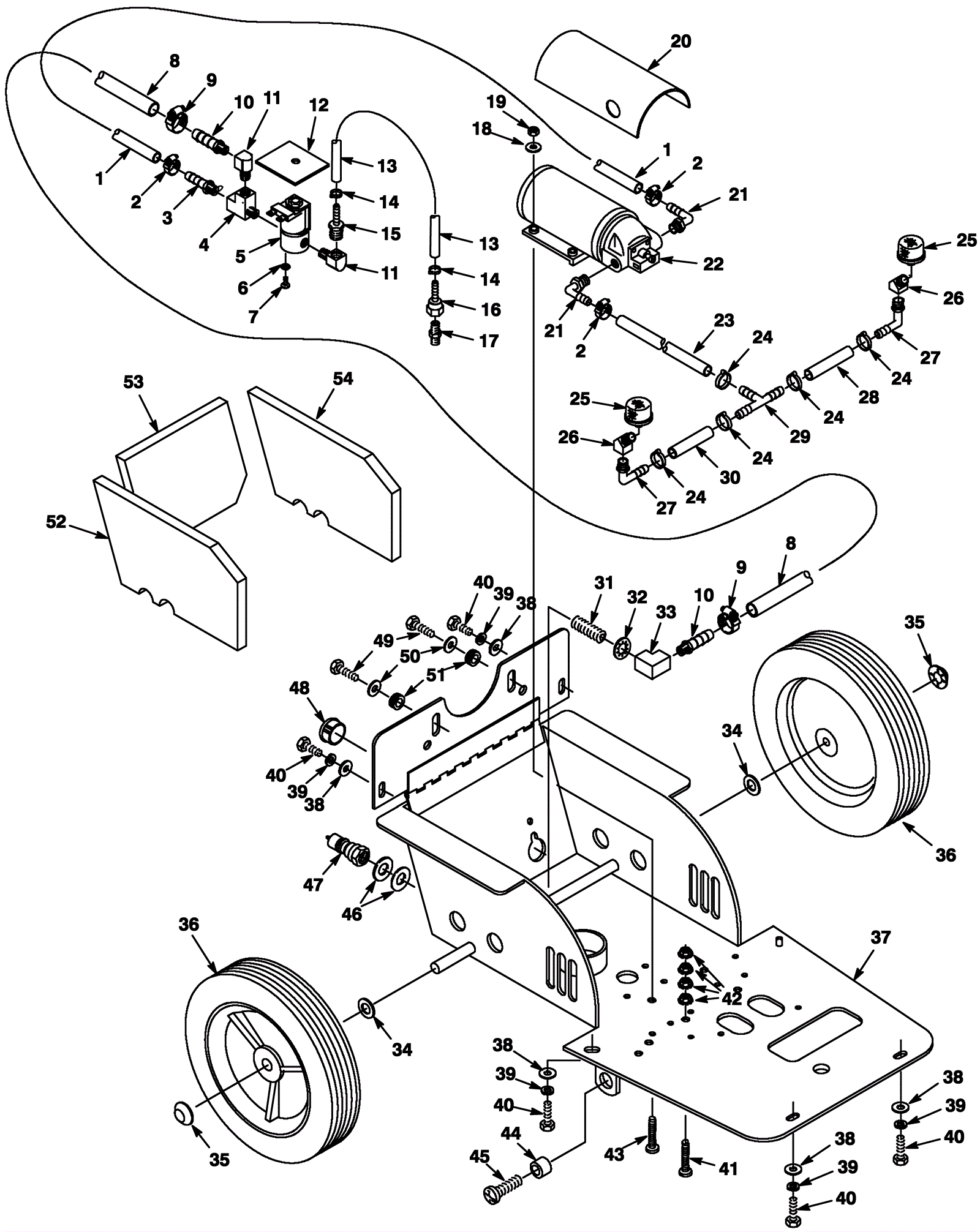

Chassis Assembly

#PartDescription ReqNotesAvailability
1a 275-4585 11 inch PVC hose (gray) 1ft
1b 275-4902 9 inch PVC hose (clear) 1ft
2 175-6081 Hose clamp 3
3 175-2613 Straight brass fitting 2
4 175-6029 Straight tee 1
5a 175-6025 Solution solenoid valve 1 (if solenoid valve is leaking try replacing the plunger with spring first before replacing entire solenoid valve)
5b 991-8598 Replacement plunger with spring for solenoid valve 1
6 999-1083 Washer #8 internal star lock stainless steel 2
7 999-1165 Screw 8-32 x 3/8 truss head phillips stainless steel 2
8a 175-6035 26 inch rubber hose (red) 3ft
8b 275-4690 25 inch PVC hose (clear) 3ft
9 175-0199 Hose clamp 2
10 175-6030 Straight hosebarb 2
11 175-2614 90 degree elbow fitting 2
12 175-7336 Solenoid shield 1
13a 275-4903 7 inch PVC hose (gray) (OBSOLETE) 1ft
13b 275-4904 10 inch PVC hose (clear) 1ft
14 175-6170 Hose clamp 2
15 175-6024 Hosebarb 1
16 175-6043 Hosebarb 1
17 175-6042 Adapter 1
18 999-0006 Washer 3/16 flat zinc plated 2
19 999-0356 Nut 10-24 lock stainless steel 2
20 175-1616 Pump shield 1
21 175-6019 90 degree barbed elbow 2
22a 175-6011 120V 100 PSI pump 1
22b 991-8225 Shurflo pump 1
23 275-4905 Hose 3/8 x 22 1/2 inch (gray) 2ft
24 175-6032 Hose clamp 5
25 175-6079 Mesh filter screen 2
26 175-6031 Straight jet fitting 2
27 175-2844 90 degree elbow fitting 2
28 275-4906 Hose 3/8 x 3 inch (gray) 1ft
29 175-1615 Tee fitting 1
30 275-4908 Hose 3/8 x 2 1/4 inch (gray) 1ft
31 175-6244 Nipple 1
32 999-0840 Washer 9/16 internal tooth lock stainless steel 1
33 175-6248 90 degree elbow 1
34 999-0187 Washer 1/2 flat plain finish 2
35 175-6097 Hub cap 2
36 175-1621 10 inch wheel (gray) 2
37 275-4907 Chassis (black) 1
38 999-0016 Washer 1/4 flat plain finish 6
39 999-0632 Washer 1/4 split lock stainless steel 6
40 999-0018 Bolt 1/4-20 x 1/2 hex cap grade 5 zinc plated 6
41 999-1031 Screw 10-24 x 1 truss head phillips stainless steel 1
42 999-0356 Nut 10-24 lock stainless steel 4
43 999-0009 Screw 10-24 x 1 round head slotted zinc plated 2
44 175-6154 Spacer 2
45 999-1562 Screw 3/8-16 x 3/4 truss head phillips zinc plated 2
46 999-0114 Washer 1/2 SAE flat 2
47 991-8150 1/4 inch BH2-61 male nipple (mate to QD80) 1
48 175-3126 Plug 1
49 999-0334 Bolt 1/4-20 x 3/4 inch hex head stainless steel 2
50 999-0016 Washer 1/4 flat plain finish 2
51 175-1625 Rubber grommet 2
52 275-4909 Right side foam insulation 1
53 275-4910 Rear foam insulation 1
54 275-4911 Left side foam insulation 1
