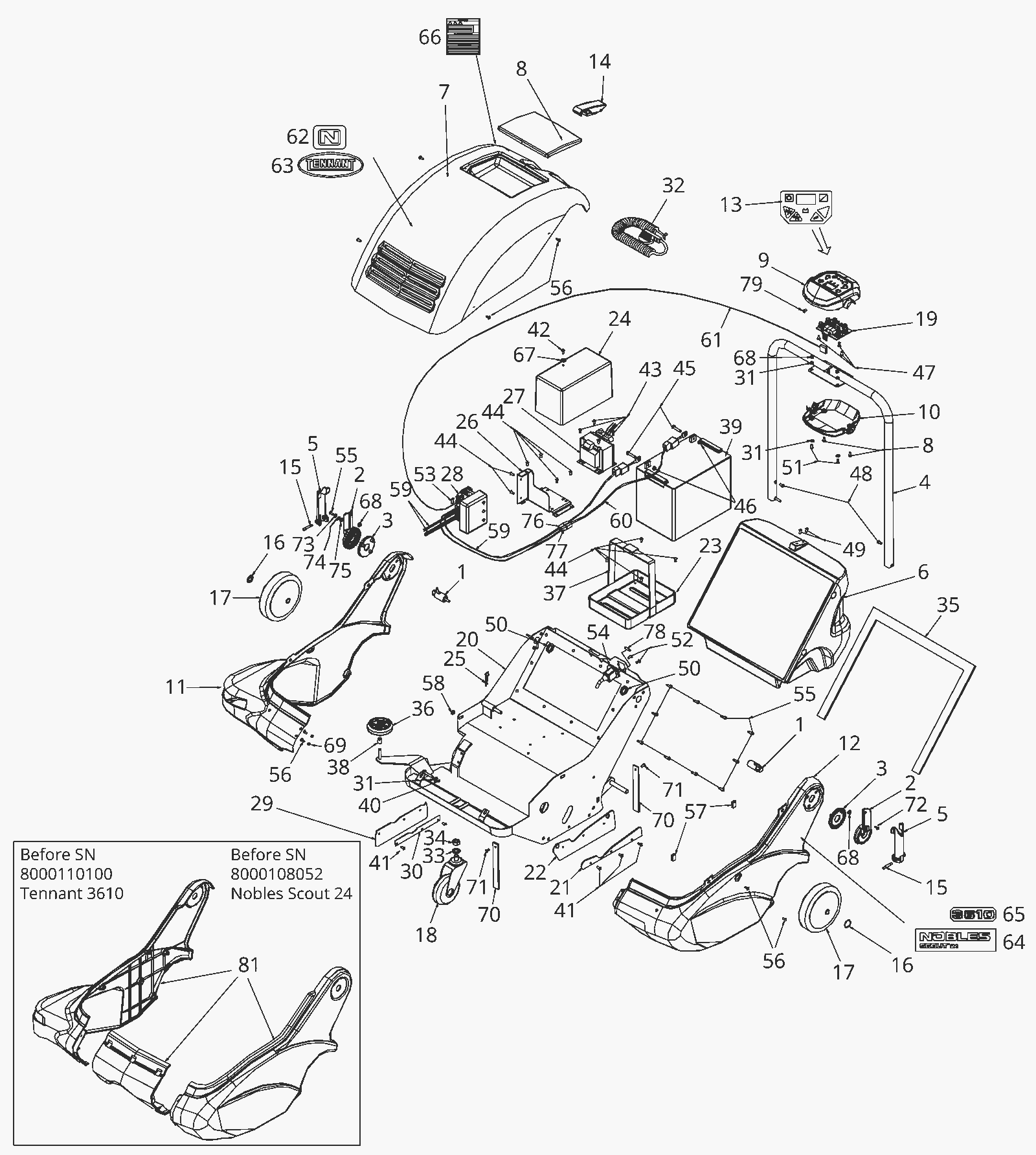

Chassis Assembly

#PartDescription ReqNotesAvailability
1 175-4046 Handle rotation pin 2
2 175-4047 Handle locking clamp 2
3 175-4048 Handle locking pad 2
4 175-4049 Handle tube with grip 1
5 175-4050 Handle locking lever 2
6 175-4051 Hopper assembly 1
7a N/A Not available 1 (Nobles warning decal (green))
7b 175-4053 Top cover with decal (teal) (OBSOLETE) 1
8a 175-4054 Tennant door (teal) (OBSOLETE) 1
8b 275-6275 Nobles door (green) 1
9 175-4056 Control housing kit 1
10 175-4057 Lower housing 1
11 275-6257 Right side panel 1
12 275-5328 Left side panel 1
13 275-4631 Touch panel decal 1
14 175-4061 Hopper latch 1
15 175-4062 Lever handle pin 2
16 175-4063 Clip 2
17 175-4064 Rear wheel 2
18 175-4065 Front caster wheel 1
19 175-4066 Touch control board 1
20 175-4067 Frame 1
21 175-4068 Left side skirt plate 1
22 175-4069 Left side skirt 1
23 175-4070 Battery tray 1
24 175-4071 Electronic cover 1
25 475-9043 PIN, ACTUATOR, MOTOR (Tennant Industrial) 1
26 175-4073 Electronic bracket 1
27 175-4074 Battery charger 1
28 175-4075 Control board 1
29 175-4076 Right side skirt 1
30 175-4077 Right side skirt plate 1
31 175-3877 Washer M6 x 12mm flat 3
32a 175-4079 120V charging cord 1 (OEM)
32b 991-3048 Charger cord 1 (NON-OEM)
33 175-4080 Washer M15 x 24mm 1
34 175-4081 Nut M12 1
35 175-4082 Hopper gasket 1
36 175-4083 Bumper wheel 1
37 175-3793 Battery strap 1
38 175-4085 Spacer 1
39 162-0114 12V 50Ah AGM battery 1
40 175-4087 Retaining ring 1
41 175-3787 Screw M3.5 x 9.5 flat head phillips 6
42 175-4089 Screw M4-.7 x 12 mm hex head 1
43 175-4092 Screw M4 x 16mm 4
44 175-4089 Screw M4-.7 x 12 mm hex head 8
45 175-4090 Screw M6 x 18mm 2
46 175-4091 Nut M6 2
47 175-3789 Nut M4 x .7 3
48 475-0374 VR, SCREW, M5X0.08 [3610/SCOUT 24] 2
49 175-4096 Screw M5 x 20mm 2
50 175-4097 Nut 2
51 475-0162 VR, SCREW, M5X16 [3610/SCOUT 24] 2
52 175-4099 Screw 2
53 175-4103 20amp main card fuse 1
54 175-9056 Charger plug 1
55 999-0901 Screw M5-.8 x 16mm pan head phillips stainless steel 1
56 999-1257 Screw M6-1 x 16mm pan head Phillips 12
57 275-4627 Panel clip 4
58 275-4628 Nut M6 square clip 6
59 175-4101 Charger wire harness and plug 1
60 175-4109 Battery harness 1
61 175-9065 Wire assembly 1
62 275-6172 Front decal (Nobles) 1
63 175-4035 Tennant logo decal 1
64 475-1611 LABEL, MODEL [NOBLES SCOUT 24] 2
65 175-4107 3610 decal 2
66 175-4108 Warning decal (OBSOLETE) 1
67 375-4016 Washer 4x12 1
68 999-0953 Nut M5-.8 hex nylon insert lock stainless steel 3
69 999-0439 Nut M6-1 hex coarse thread 4
70 275-4629 Replacement static strap 2
71 999-0507 Bolt M6-1 x 16mm hex head full thread plain finish 2
72 999-1225 Screw M5-.8 x 12mm pan head phillips zinc 1
73 999-0803 Washer M5 flat plain finish 1
74 175-9919 Wire assembly 1
75 275-4630 Lock washer 1
76 991-2118 Battery charger connector (black) 2
77 991-2117 Battery charger connector (red) 3
78 203-3212 2.5amp charger and actuator fuse 1
79 375-4017 Screw M2 1
80 375-4018 Screw M5-.8 x 20mm 2
81 275-6036 Panel kit (OBSOLETE) 1 (replaced by 11 and 12) (before SN 8000110100 for 3610) (before SN 800108052 for Scout 24)
