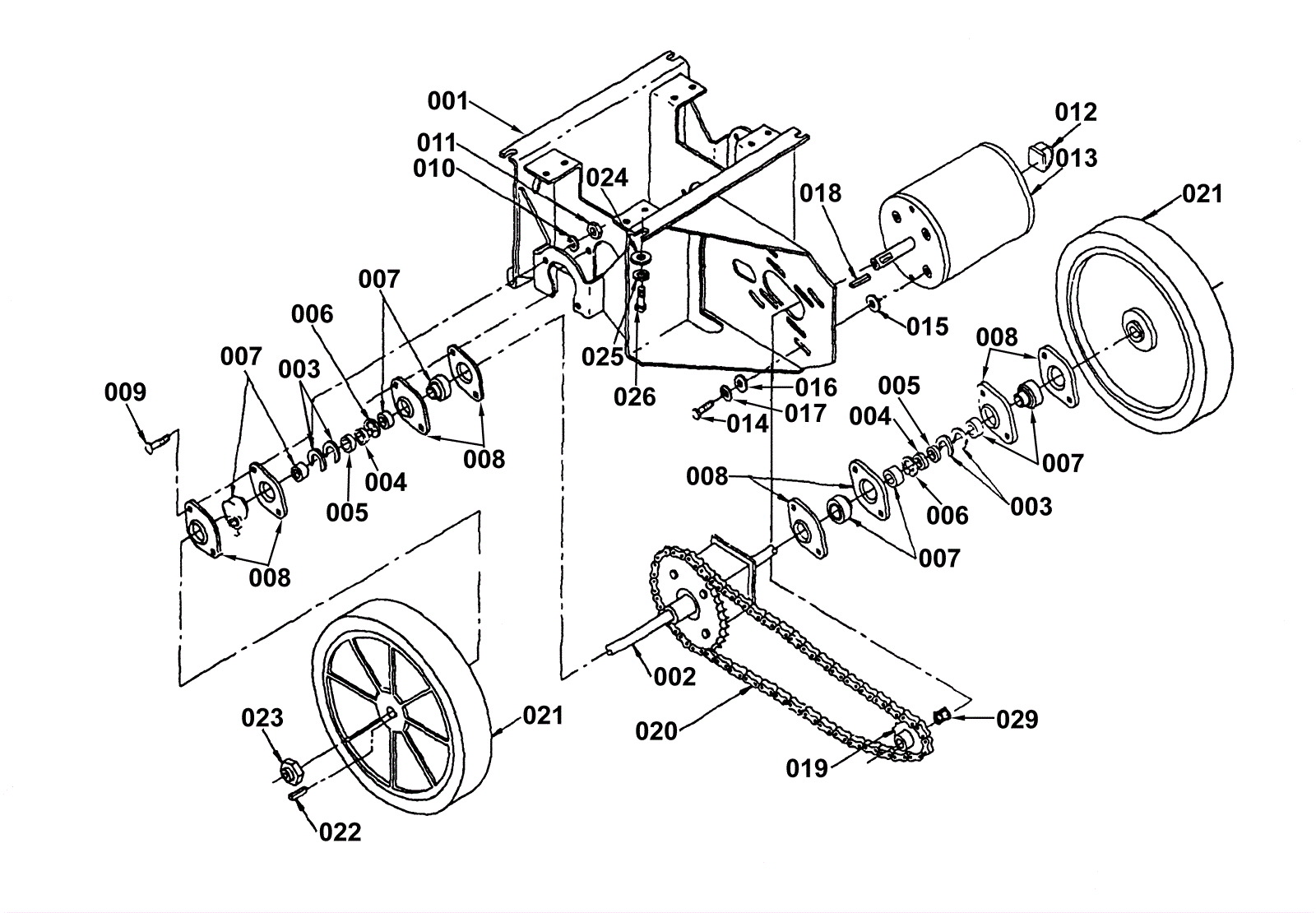

Drive Carriage Assembly

#PartDescription ReqNotesAvailability
001 175-0404 Carriage weldment (OBSOLETE) 1
002 N/A Not available 1 Differential with axle
003 175-0406 Washer.77 flate stainless steel 1
004 175-0407 Clamp collar (OBSOLETE) 2
005 175-0408 Side skirt retainer (OBSOLETE) 2
006 N/A Not available 2 Retaining ring
007 175-2015 Ball bearing (OBSOLETE) 4
008 175-2016 Pop rivet 3/16 x 1/4 inch 4
009 175-0410 Carriage bolt (OBSOLETE) 8
010 175-0382 Washer lock spring (OBSOLETE) 8
012 175-0411 Cable clip 1
013 175-0412 36VDC motor (OBSOLETE) 1
014 175-0413 Bolt 31-18 X 1 hex head 4
015 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 4
016 175-0399 Washer 8mm plain (OBSOLETE) 4
017 175-0382 Washer lock spring (OBSOLETE) 4
018 175-0415 Woodruff key (OBSOLETE) 1
019 175-0416 Sprocket 9 tooth double hub (OBSOLETE) 1
020 175-0417 33 inch chain (OBSOLETE) 1
021 175-0418 11 inch wheel 2
022 175-0419 Square key (OBSOLETE) 2
023 999-1001 Nut 3/4-10 nylon insert lock zinc plated 2
024 175-0353 Washer plain (OBSOLETE) 4
026 999-1372 Bolt M10-1.5 x 25mm hex head stainless steel 4
027 175-0422 Bolt hex head set for wheels (OBSOLETE) 4
028 175-0423 Bolt hex head set for motor bracket (OBSOLETE) 2
029 175-0425 Spacer (OBSOLETE)
N/S 175-6698 Screw 1/4-28 x 1/2 socket head (OBSOLETE) need 1 of these to make clamp collar
N/S N/A Not available Retaining ring
N/S 175-0424 Debris hopper
N/S 175-0426 Complete carriage assembly (OBSOLETE)
N/S 175-6699 Thru-bolt collar (OBSOLETE) need 1 of these to make clamp collar
N/S 175-0427 Foam filled tire (OBSOLETE)
N/S 175-6702 Thru-bolt collar (OBSOLETE) need 1 of these to make clamp collar
