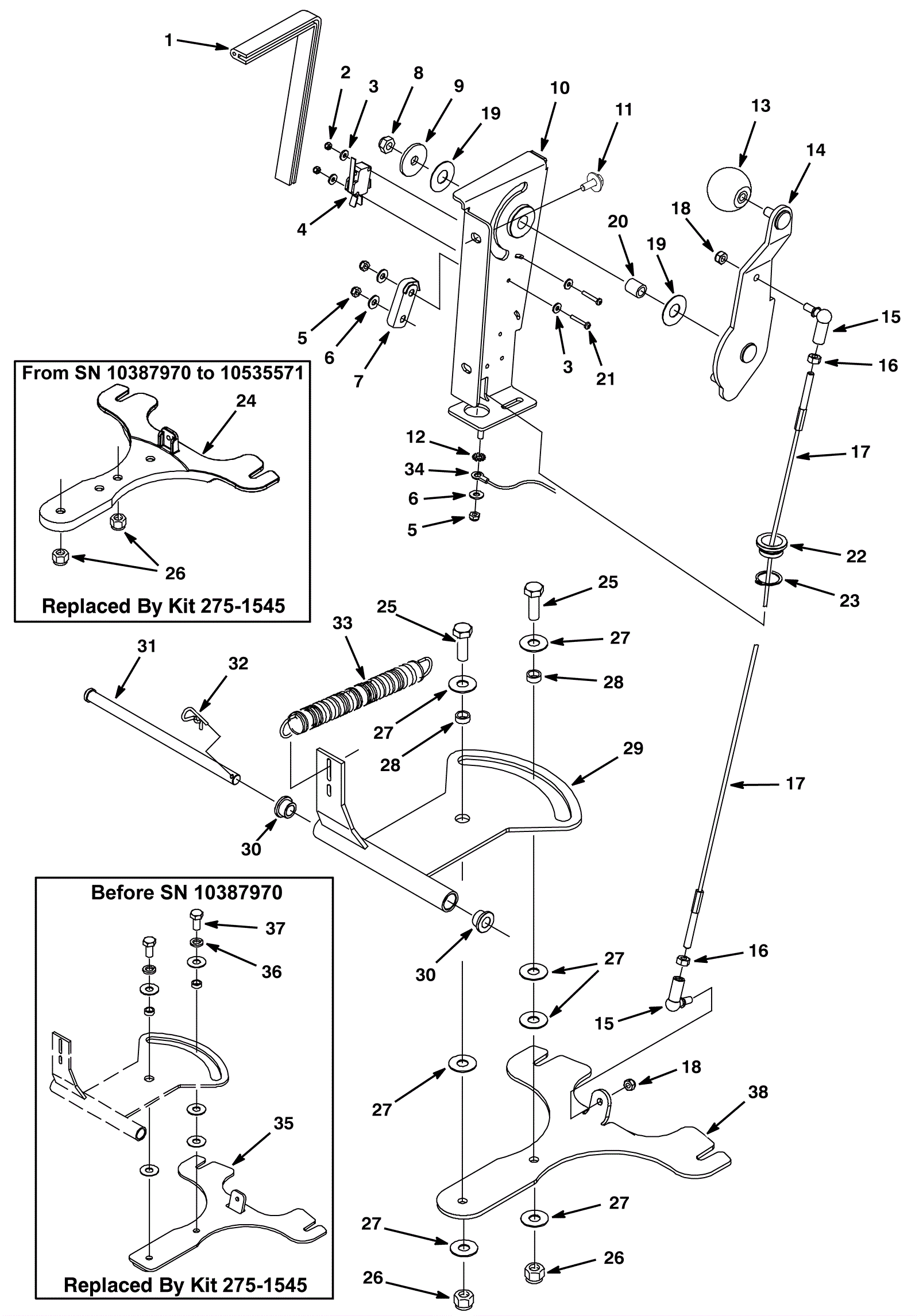

Squeegee Lift Assembly

#PartDescription ReqNotesAvailability
1 175-8827 Foam gasket 1
2 999-1161 Nut M3-.5 hex nylock stainless steel 2
3 999-1158 Washer #6 flat stainless steel 4
4 175-7836 Snap switch 1
5 999-0740 Nut M5-.8 hex stainless steel 3
6 999-0998 Washer #10 flat stainless steel 3
7 275-1540 Squeegee spring lever with 90 degree bend 1
8 999-0496 Nut M8-1.25 nylon insert lock stainless steel 1
9 275-7133 Washer .34B x 1.25D x .11 flat stainless steel 1
10 275-1541 Squeegee lift bracket 1
11 999-1383 Screw M6-1 x 16mm hex head stainless steel 2
12 999-1024 Washer 1/4 external tooth lock stainless steel 1
13 175-7813 Knob 1
14 275-1542 Squeegee lever 1
15 175-7860 Ball joint 2
16 999-1308 Nut M6-1 hex stainless steel 2
17 275-1543 Squeegee lift cable 1
18 999-0497 Nut M6-1 nylon insert lock stainless steel 2
19 175-7856 Washer M13-.8 x 30mm flat nylon 2
20 175-5070 Sleeved bearing 1
21 999-1040 Screw M3-.5 x 20mm pan head 2
22 175-8735 Cable bushing 1
23 175-3008 Retaining ring 1
24 275-1545 Squeegee bracket replacement kit 1 (includes 25-28) (between SN 10387970 and SN 10535571)
25 999-6696 Bolt M12-1.75 x 30mm stainless steel hex cap screw 2 (after SN 10387969)
26 999-0519 Nut M12-1.75 nylon insert lock stainless steel 2 (after SN 10387969)
27 999-0559 Washer 1/2 x 1/4 flat stainless steel 7
28 175-7890 Sleeved bushing 2
29 275-1544 Squeegee pivot weldment bracket 1
30 175-8740 Flanged bearing 2
31 275-4777 Clevis pin 1
32 175-4331 Cotter hair pin 1
33 175-2748 Spring 1
34 275-1429 Harness 1
35 275-1545 Squeegee bracket replacement kit 1 (before SN 10387970)
36 999-0126 Washer 1/2 split lock 2 (before SN 10387970)
37 275-1547 Screw M12 x 1 3/4 x 25 hex stainless steel 2 (before SN 10387970)
38 275-6567 Squeegee mounting bracket 1 (after SN 10535571)
