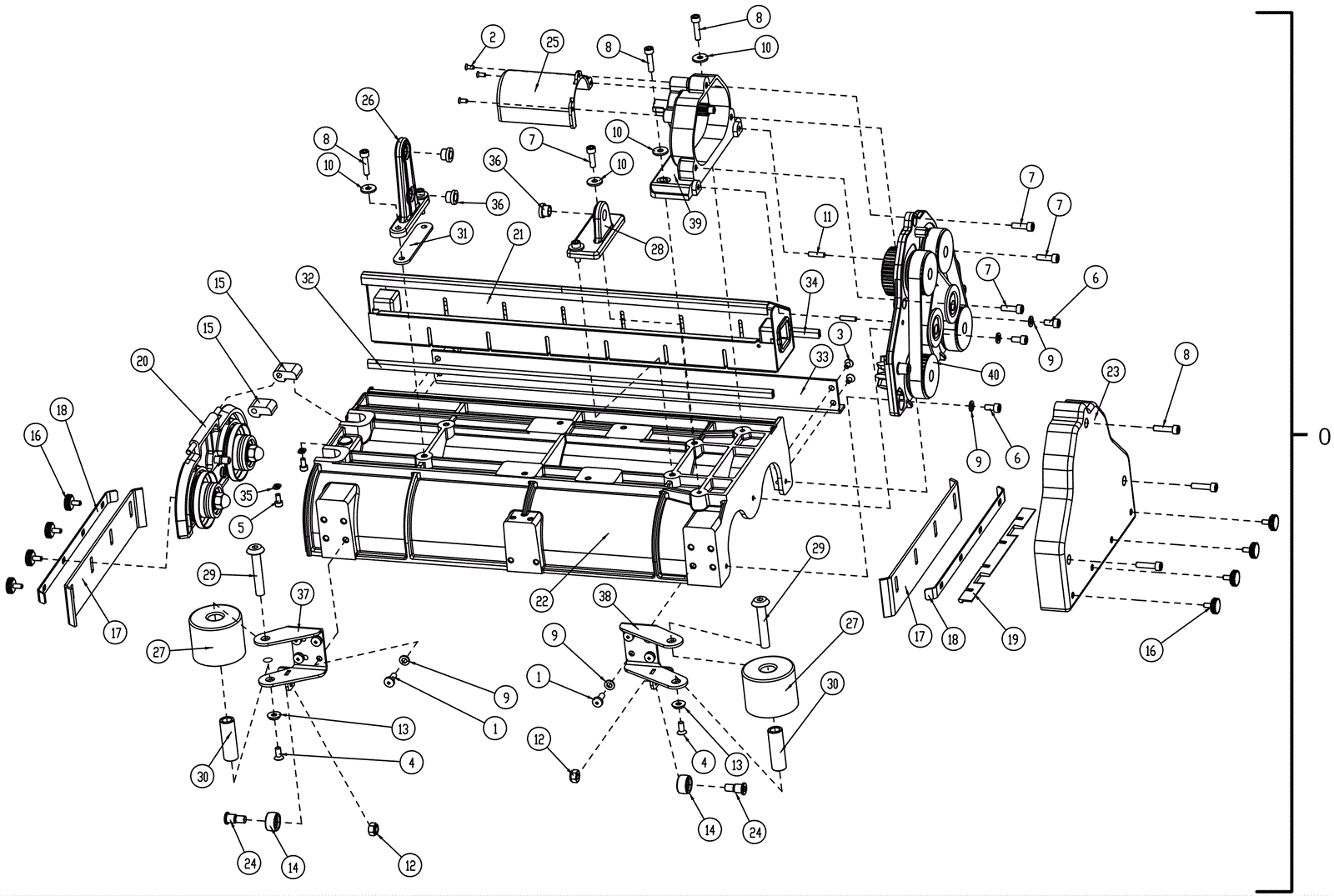

Scrubdeck Assembly - Cylindrical

#PartDescription ReqNotesAvailability
0 174-7243 20 inch cylindrical scrubdeck 1 (includes 1-40)
1 999-1600 Screw M6 x 16 pan head zinc 8
2 174-7246 Screw M4 x 10 flat head stainless steel 3
3 999-1601 Screw M5 x 10 flat head stainless steel 4
4 174-7247 Screw M6 x 14 stainless steel 2
5 174-7248 Screw M5 x 10 socket head zinc plated 2
6 174-7249 Screw M6 x 12 socket head zinc plated 3
7 374-1418 Screw 5
8 374-1419 SCR-CAP HEX SOC HEAD M6X25 7
9 374-1442 WASHER STEEL - 6.4X12.5X1.6 11
10 374-1488 WSR-6.4X18X2, PORT A SCRUB 6
11 174-7250 Dowel pin 2
12 999-0496 Nut M8-1.25 nylon insert lock stainless steel 2
13 374-1485 Washer 2
14 374-2750 Brush wheel 2
15 274-0449 Hinge 2
16 374-2751 Knob 8
17 274-5292 SQ SIDE PAS 14/E20C 2
18 274-0289 STRIP-FLASH GUARD 2
19 374-2037 SEAL-BELT COVER 1
20 274-7686 IDLER SUPPORT ASSY BRUSH 1
21 274-7618 DEBRIS TRAY, 20 inch CYL DECK 1
22 174-7252 Brush deck housing 1
23 274-9827 Belt cover 1
24 174-7253 Brush wheel pin 2
25 174-7254 Coupler cover 1
26 174-7255 Double arm bracket 1
27 274-1804 DEFLECTOR ROLLER 2
28 174-7256 Single arm bracket 1
29 174-7257 Deflector roller stud 2
30 174-7258 Deflector roller sleeve 2
31 174-7259 Double arm spacer 1
32 274-3484 STRIP HOUSING U BEEDING TOP 1
33 274-5335 SUPPORT PLATE HOUSING 1
34 274-0730 STRIP HOUSING U BEEDING BOTTOM 1
35 174-7260 M5 special washer 2
36 374-2272 BUSHING-FLG, .375X.50X.31 GFS-055 3
37 174-7261 Right hand deflector roller arm weldment 1
38 174-7262 Left hand deflector roller arm weldment 1
39 174-7263 Gear housing assembly 1
40 174-7264 Gear support housing assembly 1
