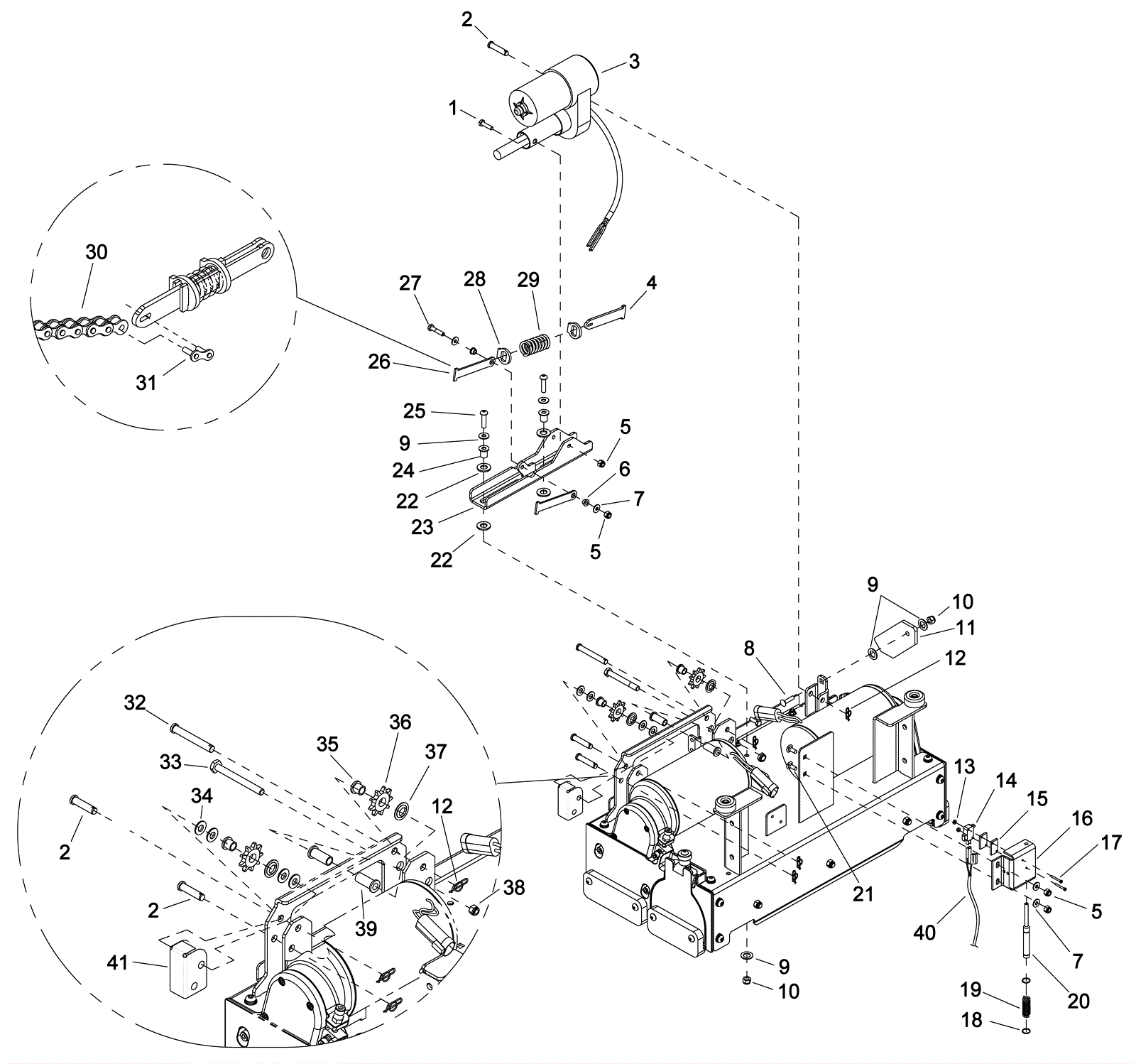

Scrub Deck Lift Actuator Assembly

#PartDescription ReqNotesAvailability
1 173-9285 Screw 1/4-20 x 5/8 slotted cap 2
2 173-1106 Terminal boot 3
3 173-6056 36V actuator 1
4 173-6062 Spring retainer bar 1
5 999-0294 Nut 1/4-20 hex nylon lock type NE stainless steel 5
6 173-6059 Flanged bushing 2
7 999-0123 Washer 1/4 SAE flat zinc plated 4
8 999-0252 Screw 5/16-18 x 1 carriage head grade 5 zinc 1
9 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 6
10 999-0423 Nut 5/16-18 nylon insert lock stainless steel 3
11 273-2015 Bracket 1
12 173-1593 Cotter ring (OBSOLETE) 4
13 173-2579 Nut 4-40 hex star lock 2
14 173-2332 Mini roller switch 1
15 173-0492 Spacer 2
16 173-0491 Micro switch mounting bracket 1
17 999-0983 Screw 4-40 x 1 pan head phillips zinc plated 2
18 173-0494 Retaining clip (OBSOLETE) 2
19 189-0353 Compression spring 1
20 173-0493 Microswitch plunger 1
21 273-5894 Screw 1/4-20 x 5/8 carriage head stainless steel 2
22 173-2815 Washer 33/64 x 1 thrust 4
23 173-6058 Actuator slide bracket 1
24 173-3116 Flanged bearing 2
25 173-3969 Bolt 5/16-18 x 1 1/4 shoulder bolt cap (OBSOLETE) 2
26 173-6060 Spring retainer bar (OBSOLETE) 2
27 999-0599 Screw 1/4-20 x 1 3/4 pan head phillips stainless steel 1
28 173-6061 Washer 2
29 173-6063 Spring 1
30 173-8561 Chain 1
31 173-3749 Connecting link 1
32 173-4083 Clevis pin 1
33 999-0661 Bolt 1/2-20 x 1 18-8 hex head stainless steel 1
34 999-1007 Washer 3/8 x 1/16 flat nylon 4
35 173-6064 Flanged bearing 2
36 173-6065 Sprocket 2
37 173-2834 Nut 1/2 flat push 2
38 999-0513 Nut 3/8-16 nylon insert lock type NE stainless steel 1
39 173-8278 Flanged bearing 2
40 173-6119 Deck switch harness 1
41 173-6068 Chain guard 1
