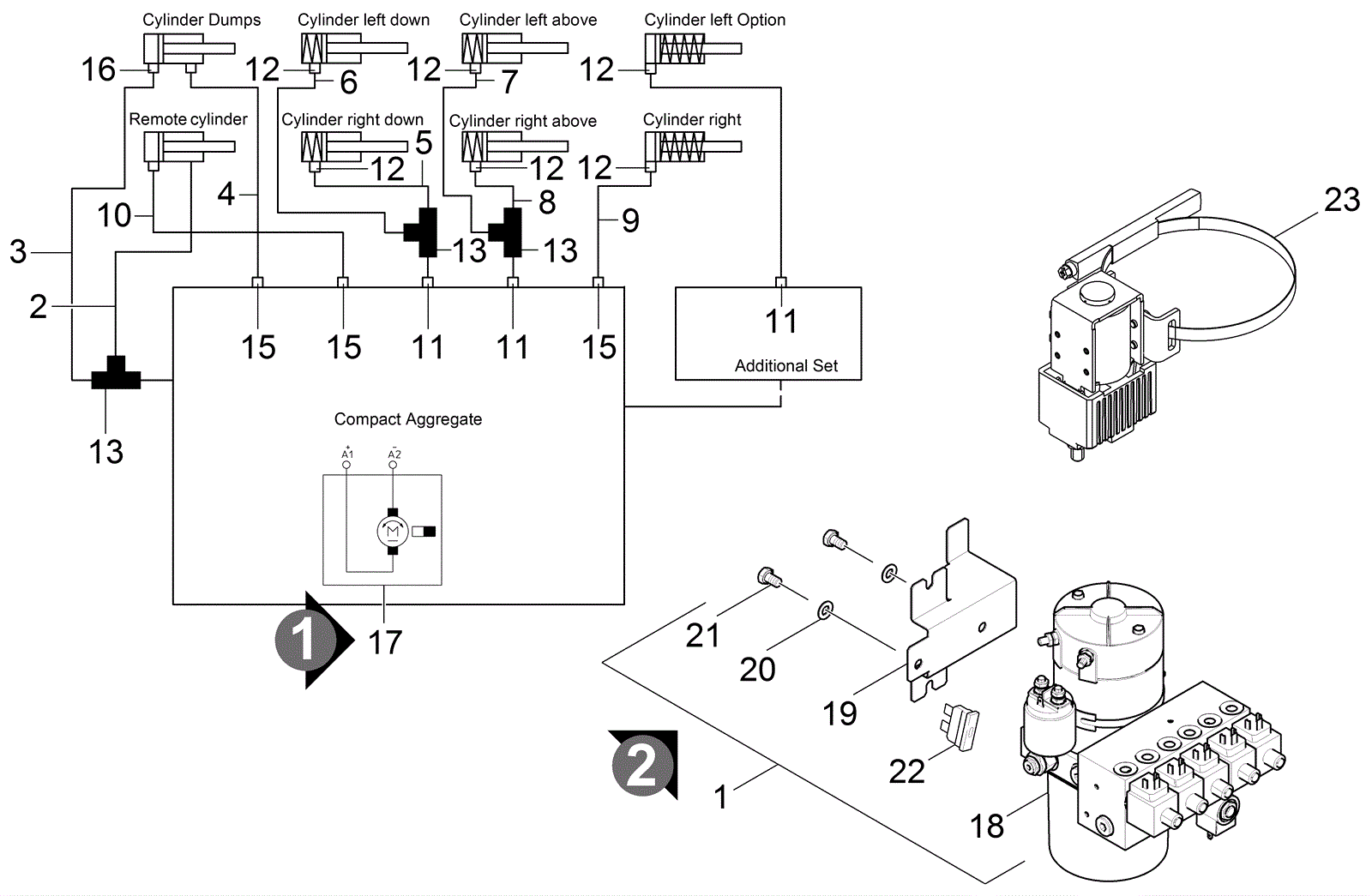

KM 120/150 Hydraulic Schematic

#PartDescriptionPriceReqNotesAvailability
1 273-8373 Hydraulic pump conversion kit $5,181.00 1 (Version 2) usually ships 7-19 days
2 273-8374 Hydraulic hose lifting cylinder $40.26 1 usually ships 7-19 days
3 273-8375 Hydraulic hose $71.50 1 usually ships 7-19 days
4 273-8376 Hydraulic hose $67.65 1 usually ships 7-19 days
5 273-8377 Hydraulic hose $40.26 1 usually ships 7-19 days
6 273-8378 Hydraulic hose $40.26 1 usually ships 7-19 days
7 273-8379 Hydraulic hose $135.30 1 usually ships 7-19 days
8 273-8380 Hydraulic hose $40.26 1 usually ships 7-19 days
9 273-8381 Hydraulic hose $57.20 1 usually ships 7-19 days
10 273-8382 Hydraulic hose $26.62 1 usually ships 7-19 days
11 273-8383 Connector $19.25 4 usually ships 7-19 days
12 273-8384 Fitting $22.99 5 usually ships 7-19 days
13 273-8385 Connector $37.07 2 usually ships 7-19 days
N/S 273-8386 Throttle Call for price 2 usually ships 7-19 days
15 273-8387 Throttle pedal Call for price 1 usually ships 7-19 days
16 273-8388 Connector $56.10 1 usually ships 7-19 days
17 273-8389 Traction motor hydraulic pump $712.80 1 (Version 1) usually ships 7-19 days
18 273-8390 Hydraulic pump assembly Call for price 1 usually ships 7-19 days
19 273-8391 Hydraulic pump holder $41.80 1 usually ships 7-19 days
20 273-6016 Washer $1.94 2 usually ships 1-5 days
21 273-8392 Screw M10 x 16 hex head $5.50 2 usually ships 7-19 days
22 273-8393 Fuse insert (OBSOLETE) $28.60 1 usually ships 7-19 days
23 273-8394 Relay assembly $413.33 1 usually ships 7-19 days
