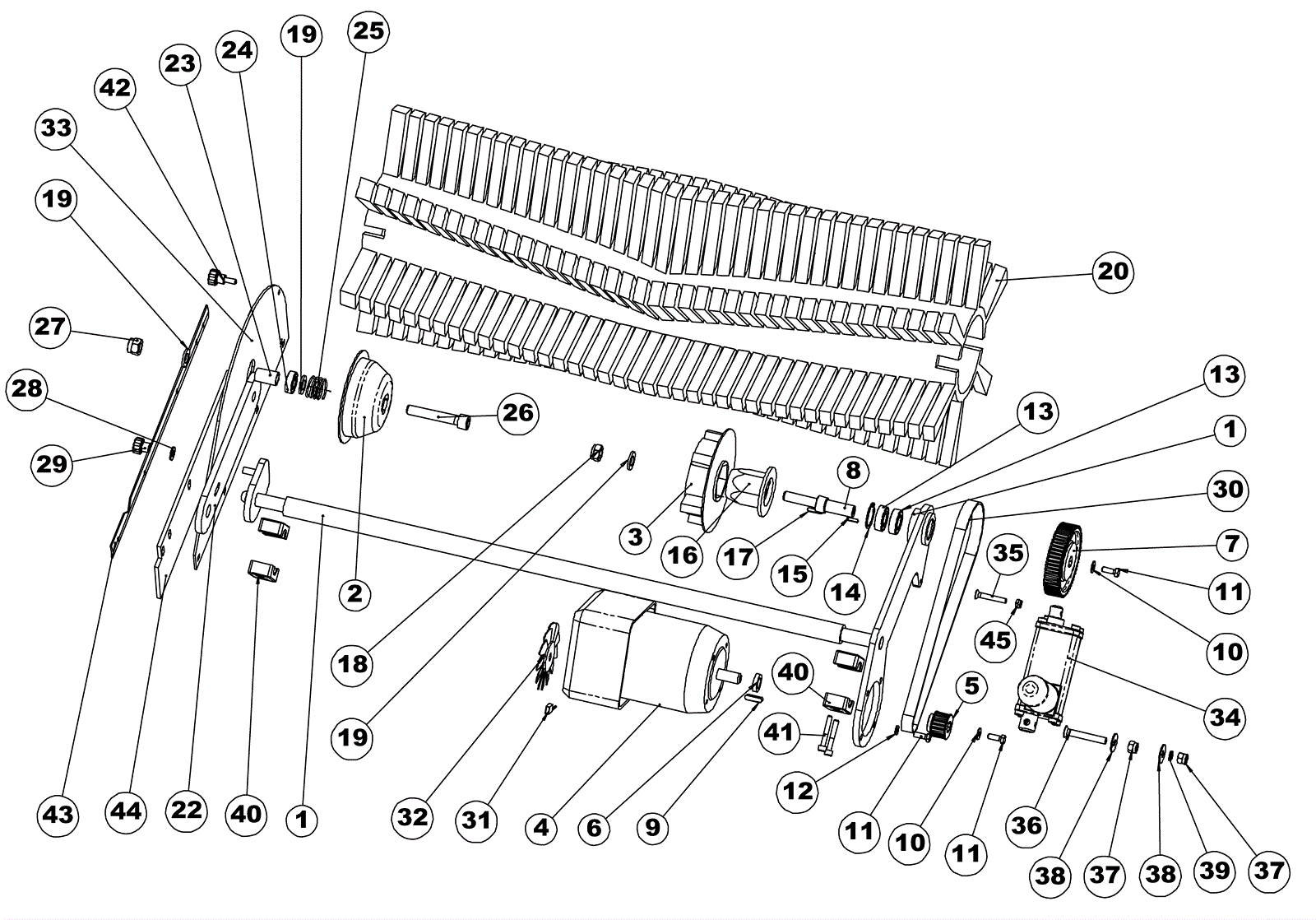

Main Brush Assembly

#PartDescription ReqNotesAvailability
1 N/A Not available 1 (Main brush shaft)
2 172-3798 Hub 1
3 172-3807 Hub (OBSOLETE) 1
4 N/A Not available 1 (Brush motor)
5 272-8288 Pulley 205 M 156 F high torque drive 1
6 272-8288 Pulley 205 M 156 F high torque drive 1
7 272-8287 Spacer 14 X 23 X 5 1
8 272-8112 Main broom pin 1
9 172-3730 Square keyway 1
10 472-1254 WASHER 6X24X2 UNI6593 10 PCS S (OBSOLETE) 6
11 999-1312 Screw M6-1 x 20mm hex head stainless steel 5
12 472-1254 WASHER 6X24X2 UNI6593 10 PCS S (OBSOLETE) 4
13 272-8114 Ball bearing 2
14 272-8113 Retaining ring (OBSOLETE) 1
15 272-8153 Key 4 x 4 x 20 1
16 272-8111 Main broom hub 1
17 172-3729 Square key (OBSOLETE) 1
18 172-2372 Nut hex 1
19 272-9498 Washer flat 3
20 272-6852 Center brush (OBSOLETE) 1
22 272-8289 Main broom lever 1
23 272-8116 Spacer 12 x 17 x 28 (OBSOELTE) 1
24 172-3799 Ball bearing 1
25 172-3800 Spring 1
26 272-6853 Screw 1
27 172-2372 Nut hex 1
28 999-1267 Washer M8 flat zinc 1
29 172-3664 Knob M8 1
30 272-8283 Belt 1
31 272-8286 Carbon brush kit (pkg of 4) 2
32 N/A Not available 1 (Fan)
33 272-8292 Main broom hatch 1
34 N/A Not available 1 (Jack with micro)
35 N/A Not available 1 (Screw)
36 272-9495 Screw 8 x 55 (OBSOLETE) 1
37 472-3360 NUT SELF L. M8 UNI7473 10 PCS 2
38 999-1267 Washer M8 flat zinc 2 (washer)
39 272-9520 Washer M8 split lock (OBSOLETE) 2
40 272-8253 Collar pipe fixing 2
41 272-8405 Screw M6 X 40 mm cylindrical head 4
42 472-1227 KNOB LOBED M6X15 PKD 2
43 272-8263 Side skirt plate 1
44 272-8262 Side skirt 1
45 172-3667 Nut M6 self locking (OBSOLETE) 1
