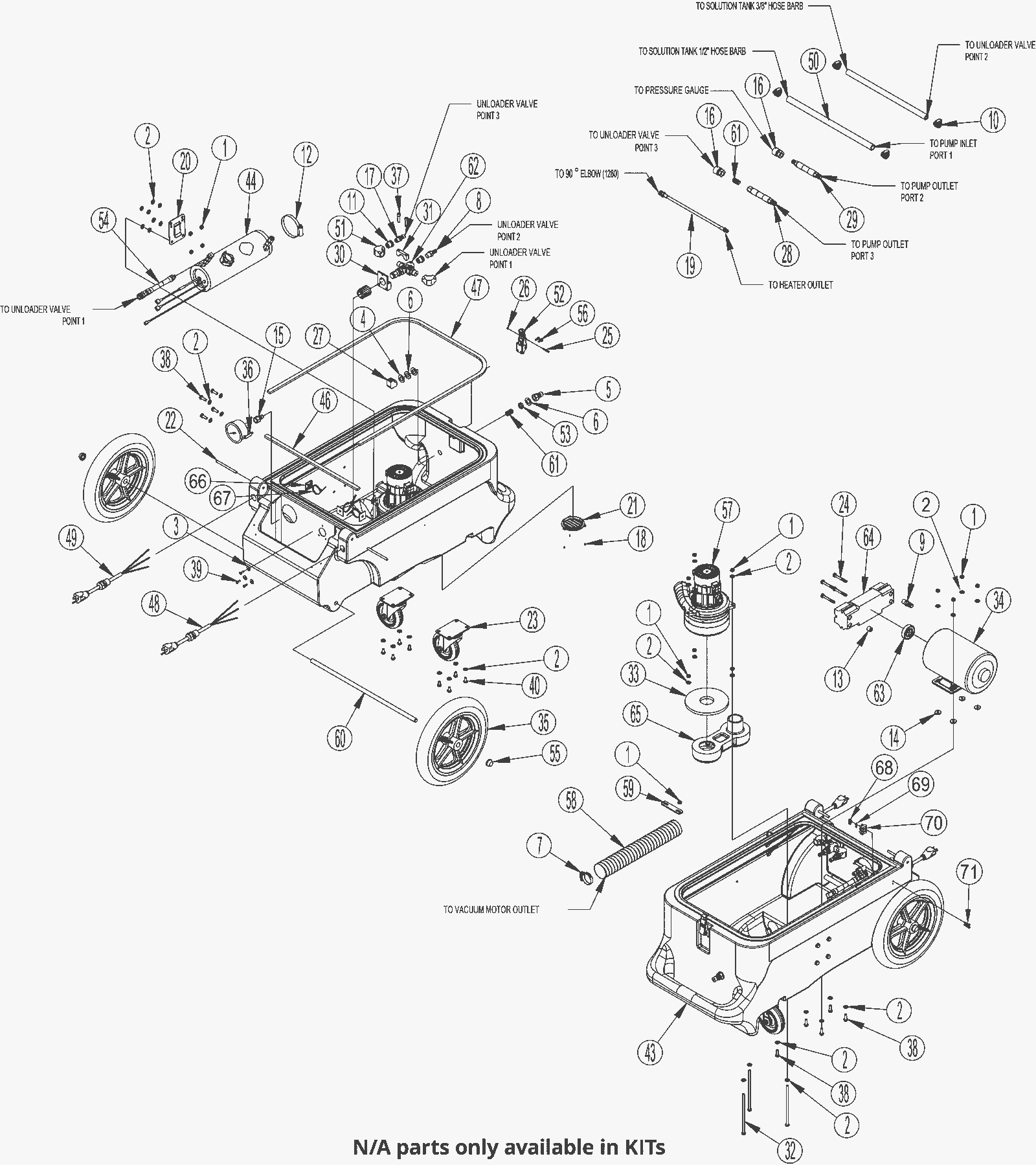

Base Assembly - 400 PSI Heated

#PartDescription ReqNotesAvailability
1 999-0152 Nut 1/4-20 nylon insert lock zinc plated 15 (included in KIT1)
2 999-0006 Washer 3/16 flat zinc plated 38 (included in KIT1)
3 N/A Not available 3 (flat washer) (only available in KIT1)
4 N/A Not available 1 (washer) (only available in KIT1)
5 209-0336 Male quick disconnect 1
6 N/A Not available 3 (washer) (only available in KIT1)
7 209-0657 Hose clamp 1
8 N/A Not available 1 (hose barb with male pipe) (only available in KIT5)
9 N/A Not available 1 (hose barb) (only available in KIT2 and KIT3)
10 209-0604 Hose clamp 4
11 N/A Not available 2 (bushing) (only available in KIT5)
12 209-0405 Hose clamp 1
13 N/A Not available 1 (plug) (only available in KIT2 and KIT3)
14 N/A Not available 4 (washer) (only available in KIT1)
15 209-0624 1/4 inch quick connect brass 1
16 272-6812 1/4 inch quick connect 2
17 N/A Not available 1 (brass plug) (only available in KIT5)
18 N/A Not available 3 (screw flat head) (only available in KIT1)
19 209-0622 Braided hose 1
20 209-0621 Heat exchanger mount 1
21 209-0659 Louver 1
22 209-0648 Hinge pin 2
23 209-0480 Caster wheel (gray) 2
24 N/A Not available 4 (screw socket head cap) (only available in KIT1 and KIT2)
25 N/A Not available 1 (screw 2+56 x 1 pan head) (only available in KIT1)
26 N/A Not available 1 (nut 2-56) (only available in KIT1)
27 270-8593 90 degree elbow 1
28 209-0384 Pulsation dampening hose 1
29 209-0378 21 inch hose assembly 1
30 209-6095 Valve mounting plate 1
31 209-6096 Valve mounting clamp 1
32 N/A Not available 3 (bolt) (only available in KIT1)
33 209-0005 Vacuum motor gasket 1
34 N/A Not available 1 (motor for 300PSI) (only available in KIT2 and KIT4)
35 209-0357 12 inch wheel 2
36a 209-0380 Pressure gauge 1 (OEM)
36b 991-6012 16/2 power cord (sold by the foot) 1 (NON-OEM)
37 999-0197 Screw 1/4-20 x 1 socket head alloy plain finish 2 (included in KIT1)
38 999-1099 Bolt 1/4-20 x 3/4 hex head stainless steel 9 (included in KIT1)
39 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 3 (included in KIT1)
40 N/A Not available 8 (screw 1/4-20 x 1/2 hex loc head) (only available in KIT1)
43 N/A Not available 1 (400PSI grey base)
44 172-9141 120V heater 1
46 272-6804 Gasket 1
47 209-6090 Gasket 1
48 272-6805 Pigtail power cord 1
49 272-6811 Pigtail power cord (red) 1
50 172-2327 Wire reinforced clear hose (OBSOLETE) 1
51 N/A Not available 2 (90 degree elbow) (only available in KIT5)
52 172-0094 Latch 1
53 209-0125 Fiber bushing 1
54 209-0370 Hose assembly 1
55 170-5410 Axle cap (OBSOLETE) 2
56 999-0916 Screw 8-32 x 1/2 pan head phillips stainless steel 2 (included in KIT1)
57a 209-0330 120V 3 stage vacuum motor 1 (vac motor 209-0330 replaces vac motor 408G as of 12/29/16)
57b 209-0658 Carbon brush kit 1 (for motor 408G)
58 209-0344 Vacuum hose 1
59 209-0345 Vacuum hose bar (OBSOLETE) 1
60 209-0356 Axle rod 1
61 209-0124 Nipple 2
62 N/A Not available 1 (unloader valve for 500PSI pump) (only available in KIT5)
63 N/A Not available 1 (bearing and cam assembly) (only available in kIT2, KIT3 and KIT4)
64 N/A Not available 1 (pump piston style 300-500PSI) (only available in KIT2 and KIT3)
65 209-0132 Vacuum manifold 1
66 270-8621 Mounting pad 3
67 272-6806 4 inch tie 3
68 270-8623 Nut nylon lock 6/32 Z.P 4 (after SN 4000070928)
69 272-6808 Washer 4 (after SN 4000070928)
70 172-4094 Terminal block 2 (after SN 4000070928)
71 272-6809 Screw 4 (after SN 4000070928)
N/S 272-6802 Main harness 1
N/S 209-0354 25 foot power cord 2
N/S 172-2906 Priming hose with quick disconnect 1
N/S 209-6097 Hose (red) 1
N/S 209-0333 Bi-metallic heat repair kit 1
KIT 1 172-9138 Hardware base kit 1 (includes 1-4, 6, 14, 18, 24-26, 32, 37-40, 56)
KIT 2 209-0667 Pump kit 1 (includes 9, 13, 24, 34, 63-64)
KIT 3 172-9330 Pump head kit 1 (includes 9, 13, 63-64)
KIT 4 172-9331 Pump motor kit 1 (includes 34, 63)
KIT 5 172-9332 Unloader valve kit 1 (includes 8, 11, 17, 51, 62)
