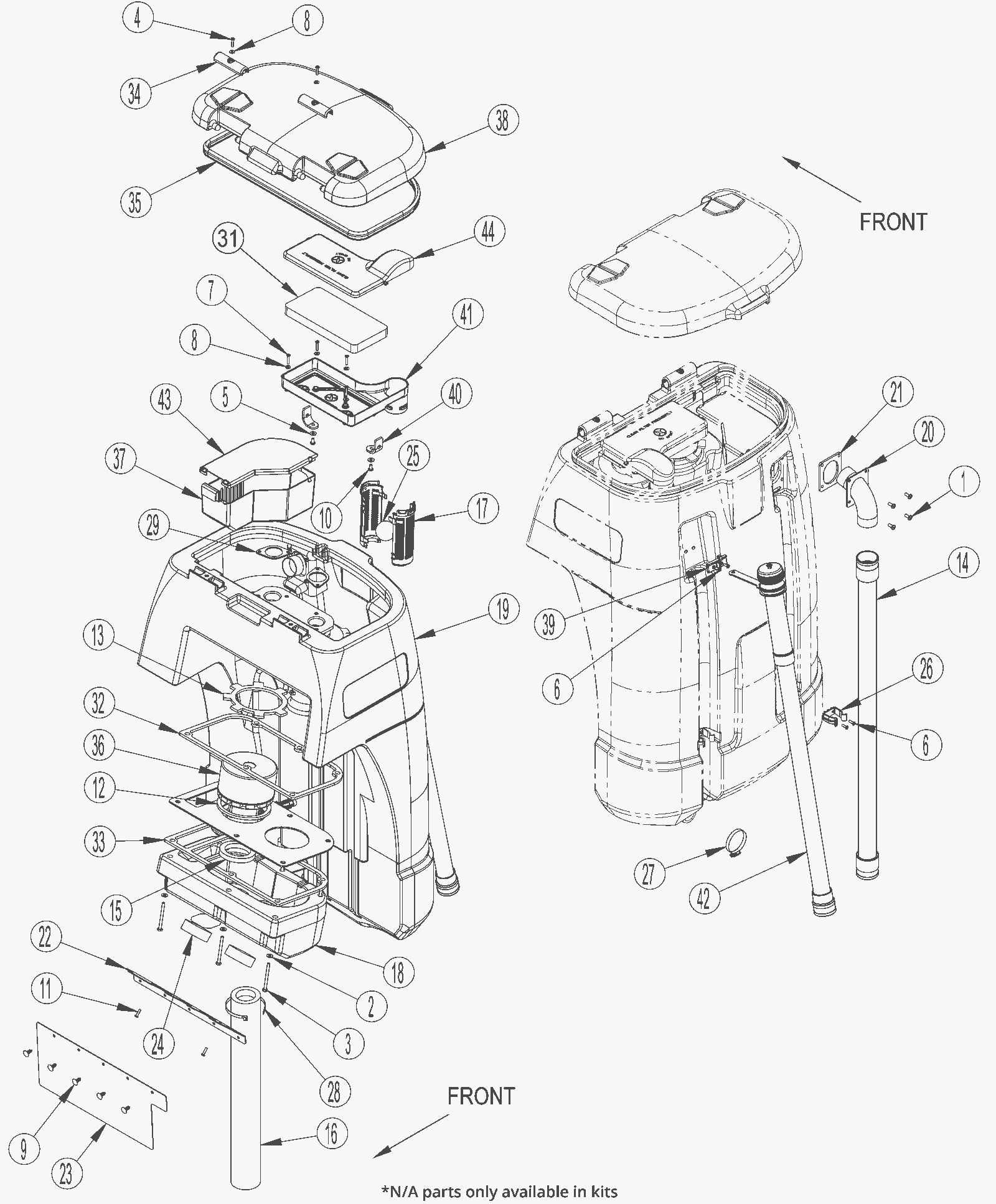

Recovery System Assembly

#PartDescription ReqNotesAvailability
1 999-0509 Screw 1/4-20 x 3/8 pan head phillips zinc plated 4 (included in Kit 16)
2 999-0123 Washer 1/4 SAE flat zinc plated 6 (included in Kit 16)
3 999-1503 Screw 1/4-20 x 3 hex head socket stainless steel 6 (included in Kit 16)
4 999-1861 Screw 10-24 x 7/8 pan head phillips stainless steel 2 (included in Kit 16)
5 N/A Not available 2 (washer 1/4 flat sae) (only available in Kit 16)
6 999-0332 Screw 10-24 x 5/8 pan head phillips stainless steel 6 (included in Kit 16)
7 N/A Not available 4 (screw 10-24 x 3/4 pan) (only available in Kit 16)
8 999-1862 Washer #10 flat SAE stainless steel 6 (included in Kit 16)
9 N/A Not available 5 (rivet) (only available in Kit 16)
10 N/A Not available 2 (screw 1/4-10 x 1/2 pan head plastite) (only available in Kit 16)
11 999-1864 Screw 10-16 x 3/4 pan head phillips type AB stainless steel 2 (included in Kit 16)
12 N/A Not available 2 (vacuum duct gasket) (only available in Kit 17)
13 N/A Not available 2 (vacuum motor gasket) (only available in Kit 17)
14 272-6583 Vacuum hose assembly 1
15 N/A Not available 2 (gasket) (only available in Kit 17)
16 272-3577 Foam tube assembly 1
17 172-0517 Float cage half (2 required for full float cage) 2
18 472-7084 COVER-VAC MOTOR 1
19 272-7504 Recovery tank 1
20 272-7505 Elbow weldment 1
21 272-7506 Inlet gasket 1
22 272-7507 Bracket 1
23 272-7509 Flap 1
24 272-6344 Filter 2
25 172-0192 Float ball 1
26 272-1159 Plastic clamp 2
27 272-9976 #32 hose clamp SAE 1
28 997-2102 Cable tie 1
29 272-3579 Vacuum filter gasket 2
31 272-7183 Filter 1
32 272-6341 Exhaust gasket 1
33 272-6342 Vacuum gasket 1
34 272-7242 Hinge clamp 2
35 272-6343 Recovery tank gasket 1
36a N/A Not available 2 (24V vacuum motor) (only available in Kit 17)
36b N/A Not available 2 (24V vacuum motor with supression) (only available in Kit 24)
36c 170-1960 Carbon brush set 1 (OEM)
36d 991-1221 Carbon brush without plastic cover (pkg of 2) 1 (NON-OEM)
37 572-9312 Strainer basket 1
38 272-9269 Recovery tank lid 1
39 272-3583 Drain hose hook 1
40 572-9306 Filter cover strap 2
41 272-3584 Filter box 1
42a 272-5577 Drain hose 1
42b 272-8537 Drain hose cap assembly 1
42c 272-9273 19 inch drain hose extension 1
43 272-3585 Debris cover 1
44 272-7510 Filter box cover with gasket 1
N/S 272-7508 Vacuum plate 1
Kit 16 272-7501 Recovery system hardware assembly 1 (includes 1-11)
Kit 17 272-7502 Vacuum motor and gasket kit 1 (includes 12-13, 15, 36a) (standard)
Kit 24 272-7503 Vacuum motor gasket 1 (includes 36b) (EMC suppression)
