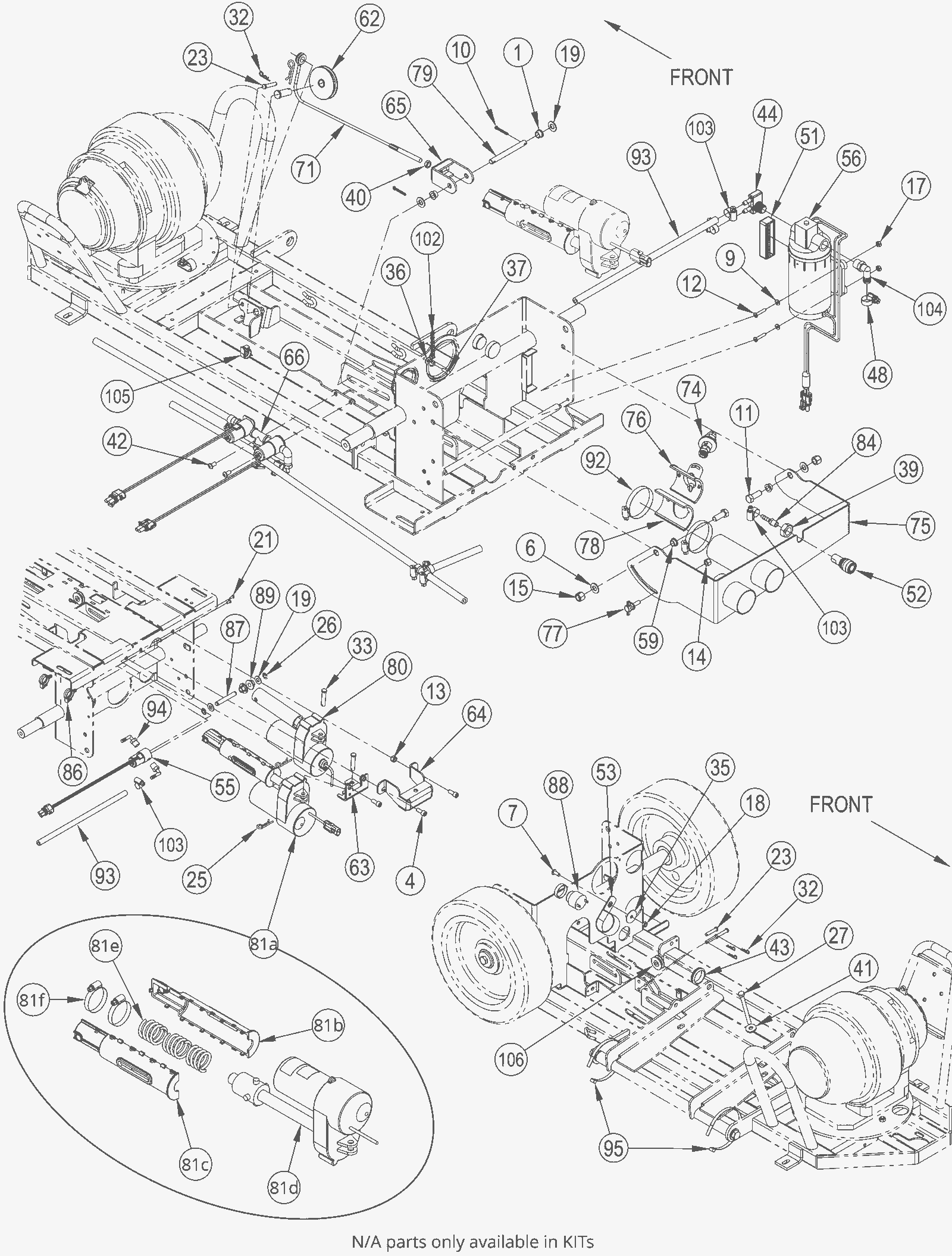

Chassis Assembly - 2

#PartDescription ReqNotesAvailability
1 272-3449 Flange bearing 2
4 999-0641 Screw 5/16-18 x 3/4 socket head stainless steel 3 (included in Kit 4)
6 N/A Not available 2 (washer 3/8 flat sae) (only available in Kit 4)
7 N/A Not available 1 (screw 1/4-20 x 5/8 pan head) (only available in Kit 4)
9 999-0412 Washer #8 SAE flat 2 (included in Kit 4 and Kit 15)
10 N/A Not available 2 (cotter pin 1/8 x 1) (only available in Kit 5)
11 N/A Not available 2 (screw 3/8-16 x 1 hex head) (only available in Kit 4)
12 999-0520 Screw 10-24 x 1 pan head phillips stainless steel 2 (included in Kit 4 and Kit 15)
13 N/A Not available 1 (nut 5/16-18 hex nylock) (only available in Kit 4)
14 N/A Not available 1 (nut 1/4-20 hex nylock) (only available in Kit 4)
15 N/A Not available 2 (nut 3/8-16 hex nylock) (only available in Kit 4)
17 N/A Not available 2 (nut 10-24 hex nylock thin) (only available in Kit 4 and Kit 15)
18 N/A Not available 2 (nut 1/4-20 hex nylock thin) (only available in Kit 4)
19 999-0120 Washer 3/8 SAE flat 4 (included in Kit 5 and Kit 6)
21 999-1131 Screw 8-32 x 3/8 pan head phillips thread rolling SS 2 (included in Kit 4)
23 N/A Not available 4 (clevis pin 1/4 x 1 1/4) (only available in Kit 5 Kit 6)
26 N/A Not available 2 (retaining ring) (only available in Kit 5 and Kit 6)
27 999-1846 Screw 5/16-18 x 3 3/4 hex head stainless steel 1 (included in Kit 4)
32 N/A Not available 4 (cotter hair pin) (only available in Kit 5 and Kit 6)
33 N/A Not available 2 (clevis pin 3/8 x 1 3/4) (only available in Kit 4)
35 N/A Not available 1 (washer 9/32 x 1 1/4 flat) (only available in Kit 4)
36 N/A Not available 1 (internal washer #10) (only available in Kit 4)
37 N/A Not available 2 (screw 10-24 x 3/8 hex head) (only available in Kit 4)
39 999-0003 Nut 5/8-18 hex jam stainless steel 1 (included in Kit 4)
40 999-1019 Nut 5/16-18 hex jam stainless steel 1 (included in Kit 5)
41 N/A Not available 1 (washer 11/62 x 15/16 flat) (only available in Kit 4)
42 999-1496 Screw 1/4-20 x 1/2 button head socket stainless steel 2 (included in Kit 4)
43 172-3252 Grommet 1
48 172-8494 #6 hose clamp SAE 1
51 272-0226 Pump mount 1
52 272-0606 1/8 inch quick connect female 1
53 272-7456 P clamp 1
55 272-5312 24V solenoid valve 1
56 N/A Not available 1 (24V pump) (only available in Kit 15)
59 172-8815 Flanged bearing 2
62 272-7457 Wire rope pulley 1
63 272-7458 Actuator weldment bracket 1
64 272-7459 Actuator bracket 1
65 272-7460 Yoke weldment 1
66 372-2614 Valve assembly 1
71 272-7461 Wire rope assembly 1
74 272-7462 Misting nozzle assembly 1
75 272-7464 Connector bracket weldment 1
76 272-7465 Misting chamber adapter 1
77 272-7466 T knob assembly 1
78 272-7467 Gasket 1
79 272-7468 Pin 1
80 272-7469 24V actuator motor 1
81a 272-7470 Lift actuator assembly 1
81b 272-6571 Spring housing 1
81c 272-6570 Spring housing 1
81d 172-7998 Actuator 1
81e 172-8941 Compression spring 3
81f 172-8493 #24 hose clamp SAE 2
84 172-1336 Barbed adapter 1/4 x 1/8 brass 1
86 172-1191 Clip .75 conduit 2
87 172-2365 Pin 1
88 172-8839 Backup alarm 1
89 N/A Not available 2 (squeegee cable spacer) (only available in Kit 6)
92 272-9976 #32 hose clamp SAE 4
93 272-9373 Hose 2
94 172-1337 90 degree barb 1/4 2
95 997-2102 Cable tie 4
102 272-8757 Ground chain 1
103 170-5169 Hose clamp SAE #4 6 (included in Kit 15)
104 172-4056 90 degree barbed elbow 1 (included in Kit 15)
105 172-1793 Clip 1
106 372-2615 Squeegee pulley cable 1
N/S 272-3726 Pump head assembly 1 (for Kit 15)
N/S 472-4392 CHECK VALVE ASSY 1 (for Kit 15)
N/S 272-7463 Quick jet body and nozzle 1
Kit 4 272-7448 Chassis hardware assembly 1 (includes 4, 6-7, 9, 11-15, 17-18, 21, 27, 33-39, 41-42)
Kit 5 272-7449 Deck lift hardware assembly 1 (includes 10, 19, 23, 26, 32, 40)
Kit 6 272-7454 Shoe lift hardware assembly 1 (includes 19, 23, 26, 32)
Kit 15 272-7455 Pump assembly 1 (includes 9, 12, 17, 44, 48, 56, 103-104)
