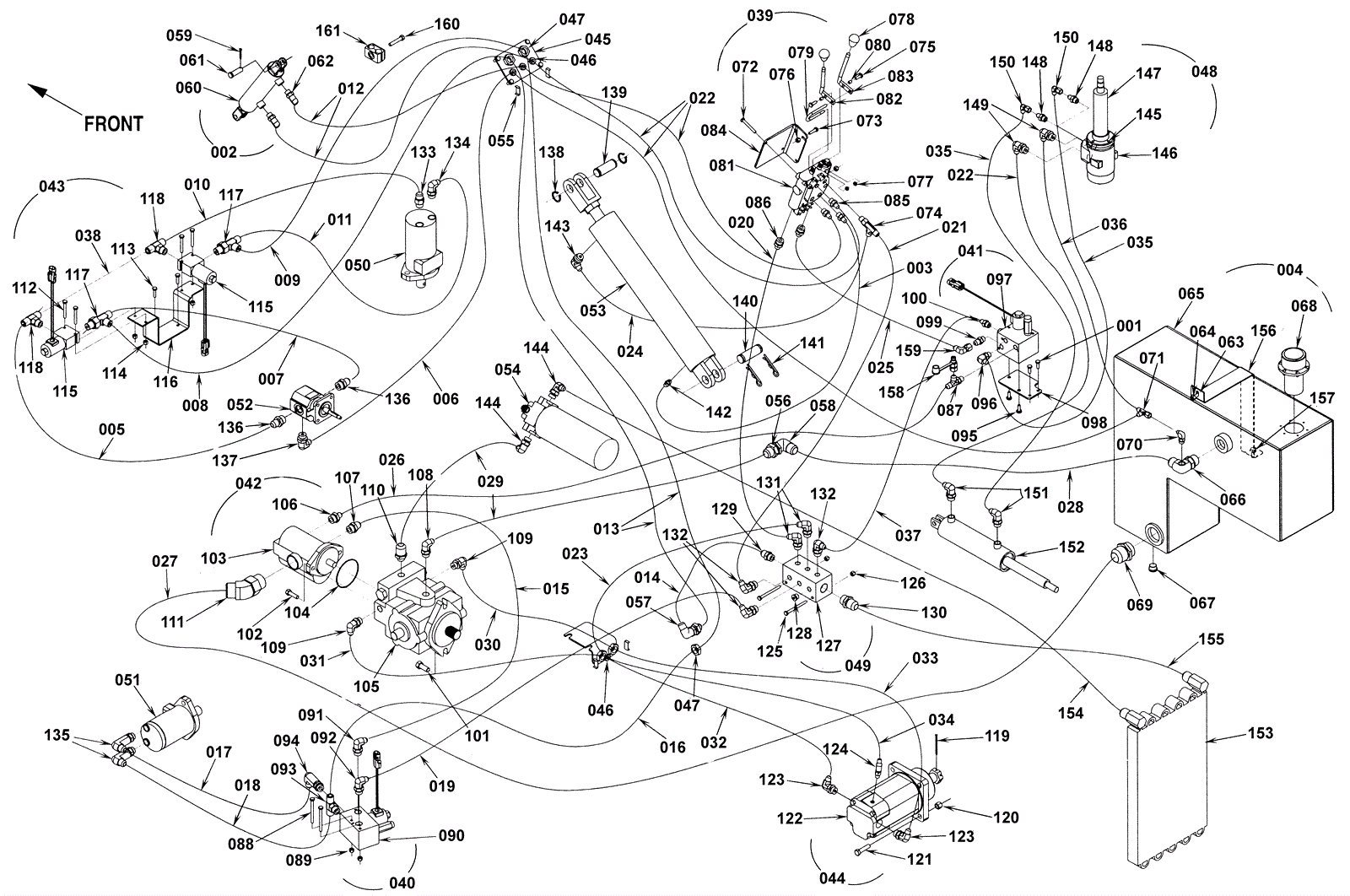

Hydraulic System

#PartDescription ReqNotesAvailability
001 999-0273 Screw 1/4-20 x 1/2 hex washer head thread rolling zinc 2
002 272-3101 Hopper door cylinder assembly 1
003 272-3102 Hose (OBSOLETE) 1
004 N/A Not available 1
005 N/A Not available 1
006 272-3103 Hose (OBSOLETE) 1
007 N/A Not available 1
008 272-3104 Hose (OBSOLETE) 1
009 N/A Not available 1
010 272-3105 Hose (OBSOLETE) 1
011 272-3106 Hose (OBSOLETE) 1
012 272-3107 Hose (OBSOLETE) 2
013 272-3108 Hose (OBSOLETE) 2
014 272-3109 Hose (OBSOLETE) 1
015 272-3110 Hose (OBSOLETE) 1
017 272-3113 Hose (OBSOLETE) 1
018 272-3114 Hose (OBSOLETE) 1
019 N/A Not available 1
020 272-3115 Hose (OBSOLETE) 1
021 272-3116 Hose (OBSOLETE) 1
022 272-3117 Hose (OBSOLETE) 4
023 272-3118 Hose (OBSOLETE) 1
024 272-3119 Hose (OBSOLETE) 1
025 272-3120 Hose (OBSOLETE) 1
026 272-3121 Hose (OBSOLETE) 1
027 272-3122 Hose 1
028 N/A Not available 1
029 272-3123 Hose (OBSOLETE) 2
030 272-3124 Hose 1
031 272-3125 Hose (OBSOLETE) 1
032 272-3126 Hose 1
033 272-3127 Hose 1
034 272-3128 Hose (OBSOLETE) 1
035 272-3129 Hose (OBSOLETE) 2
036 272-3130 Hose (OBSOLETE) 1
037 272-3131 Hose (OBSOLETE) 1
038 272-3132 Hose (OBSOLETE) 1
039 272-3133 Directional control valve assembly (OBSOLETE) 1
040 272-3134 Broom valve assembly (OBSOLETE) 1
041 N/A Not available 1
042 N/A Not available 1
043 N/A Not available 1
044 272-3135 Wheel motor assembly (OBSOLETE) 1
045 272-3136 Bulkhead plate (OBSOLETE) 1
046 272-3137 Bulkhead locknut 4
047 272-3138 Bulkhead locknut 6
048 272-2972 Steering unit assembly (OBSOLETE) 1
049 N/A Not available 1
050a 272-3028 Side broom motor assembly (OBSOLETE) 1
050b 272-3139 Side broom motor (OBSOLETE) 1
051a 272-3140 Main broom motor assembly (OBSOLETE) 1
051b 272-3059 Main broom motor 1
052a 272-3141 Impeller motor assembly (OBSOLETE) 1
052b 272-3098 Motor (OBSOLETE) 1
053a 272-3142 Lift cylinder assembly (OBSOLETE) 1
053b 272-3143 Hopper cylinder (OBSOLETE) 1
054a 272-3145 Filter assembly (OBSOLETE) 1
054b 272-3146 Oil filter 1
055 272-3147 Sleeve 2
056 272-3148 Bulkhead locknut (OBSOLETE) 1
057 272-3149 Union #8 elbow 1
058 N/A Not available 1
059 997-2503 Cotter pin 1/8 x 1 2
060 272-3150 Hydraulic cylinder 1
061 272-3002 Clevis pin 2
062 272-3151 90 degree elbow 2
063 999-0162 Bolt 5/16-18 x 1 1/4 hex head grade 5 zinc plated 1
064 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 1
065 N/A Not available 1
066 N/A Not available 1
067 272-3152 O-ring hex plug 1
069 175-1643 Foam exhaust filter 1
070 272-2983 90 degree elbow 1
071 272-3154 Tee 1
072 999-1892 Screw 1/4-20 x 2 hex cap stainless steel 2
073 999-0297 Bolt 1/4-20 x 1 hex head stainless steel 2
074 272-3155 Run o-ring tee 1
075 999-1178 Bolt 10-24 x 3/4 hex head stainless steel 2
076 999-0152 Nut 1/4-20 nylon insert lock zinc plated 5
077 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 2
078 172-0208 Knob (OBSOLETE) 2
079 272-3156 Valve u-clip 1
080 272-3157 Bushing (OBSOLETE) 2
081 272-3158 Directional control valve (OBSOLETE) 1
082 272-3160 Left lever weldment (OBSOLETE) 1
083 272-3161 Right lever weldment (OBSOLETE) 1
084 272-3162 Valve bracket (OBSOLETE) 1
085 272-3163 Connector 3
087 272-3155 Run o-ring tee 1
088 999-0607 Screw 1/4-20 x 3 carriage head stainless steel 2
089 999-0152 Nut 1/4-20 nylon insert lock zinc plated 2
090 272-3164 Solenoid valve (OBSOLETE) 1
091 175-1532 Cloth filter bag 1
092 N/A Not available 1
093 272-3166 Branch o-ring tee 1
094 272-3167 90 degree long o-ring elbow 1
095 999-0132 Bolt 5/16-18 x 3/4 hex head grade 5 zinc plated 2
096 272-3151 90 degree elbow 1
097 272-3168 Cartridge valve (OBSOLETE) 1
098 N/A Not available 1
099 272-3170 Connector 1
100 272-3163 Connector 1
101 999-0200 Bolt 1/2-13 x 1 1/4 hex head 2
102 272-4307 Left arm (OBSOLETE) 2
103 272-3171 Dual gear pump (OBSOLETE) 1
104 272-3172 Seal kit (OBSOLETE) 1
105 272-3173 O-ring 1
106 272-3174 Piston pump 1
107 272-3175 Seal kit 1
108a 272-3176 O-ring connector 1
108b 272-3100 Connector 1
109 272-3177 90 degree elbow 2
110 272-3178 90 degree elbow o-ring (OBSOLETE) 1
111 272-3003 90 degree elbow o-ring 1
112 N/A Not available 4
113 999-0273 Screw 1/4-20 x 1/2 hex washer head thread rolling zinc 2
114 999-0152 Nut 1/4-20 nylon insert lock zinc plated 4
115 272-3180 Solenoid valve (OBSOLETE) 2
116 N/A Not available 1
117 272-3182 Connector tee 1
118 272-3166 Branch o-ring tee 2
119 172-4328 Cotter pin 2
120 999-0118 Nut 1/2-13 nylon insert lock zinc plated 1
121 999-0261 Bolt 1/2-13 x 2 hex head grade 5 4
122 272-2979 Motor wheel 4
123 272-3003 90 degree elbow o-ring 1
124 272-3183 45 o-ring elbow 1
125 999-0607 Screw 1/4-20 x 3 carriage head stainless steel 2
126 999-0152 Nut 1/4-20 nylon insert lock zinc plated 2
127 272-3184 Hydraulic manifold (OBSOLETE) 1
128 272-3185 O-ring hex plug 1
129 272-3186 Connector 1
130 272-3187 O-ring connector 1
131 272-3188 90 degree elbow 2
132 272-3151 90 degree elbow 3
133 272-3189 Check valve 1
134 175-1532 Cloth filter bag 1
135 272-3167 90 degree long o-ring elbow 2
136 272-3100 Connector 2
137 272-2983 90 degree elbow 1
138 172-4405 Ring ret ext 2
139 272-3190 Cylinder short pin 1
140 272-3191 Pin (OBSOLETE) 1
141 172-3483 Cotter pin 2
142 272-3192 Connector 1
143 272-2983 90 degree elbow 1
144 272-3177 90 degree elbow 2
145 999-0507 Bolt M6-1 x 16mm hex head full thread plain finish 4
146 272-3194 Steering control unit (OBSOLETE) 1
147 272-3195 Steering column 1
148 272-3163 Connector 2
149 272-3151 90 degree elbow 2
150 272-3196 90 degree elbow 2
151 272-2983 90 degree elbow 2
152 272-2988 Hydraulic cylinder (OBSOLETE) 1
153 N/A Not available 1 (Hydraulic oil cooler)
154 272-3198 Hose (OBSOLETE) 1
155 272-3199 Hose (OBSOLETE) 1
156 272-3200 Hydraulic reservior strap (OBSOLETE) 1
157 999-0601 Screw 5/16-18 x 5/8 pan head phillips zinc plated 1
158 272-3201 #6 test port coupling 1
159 272-3202 90 degree elbow with nut 1
160 999-0734 Screw 5/16-18 x 1 3/4 flat head socket zinc plated 1
161 272-3203 Twin clamp 1
