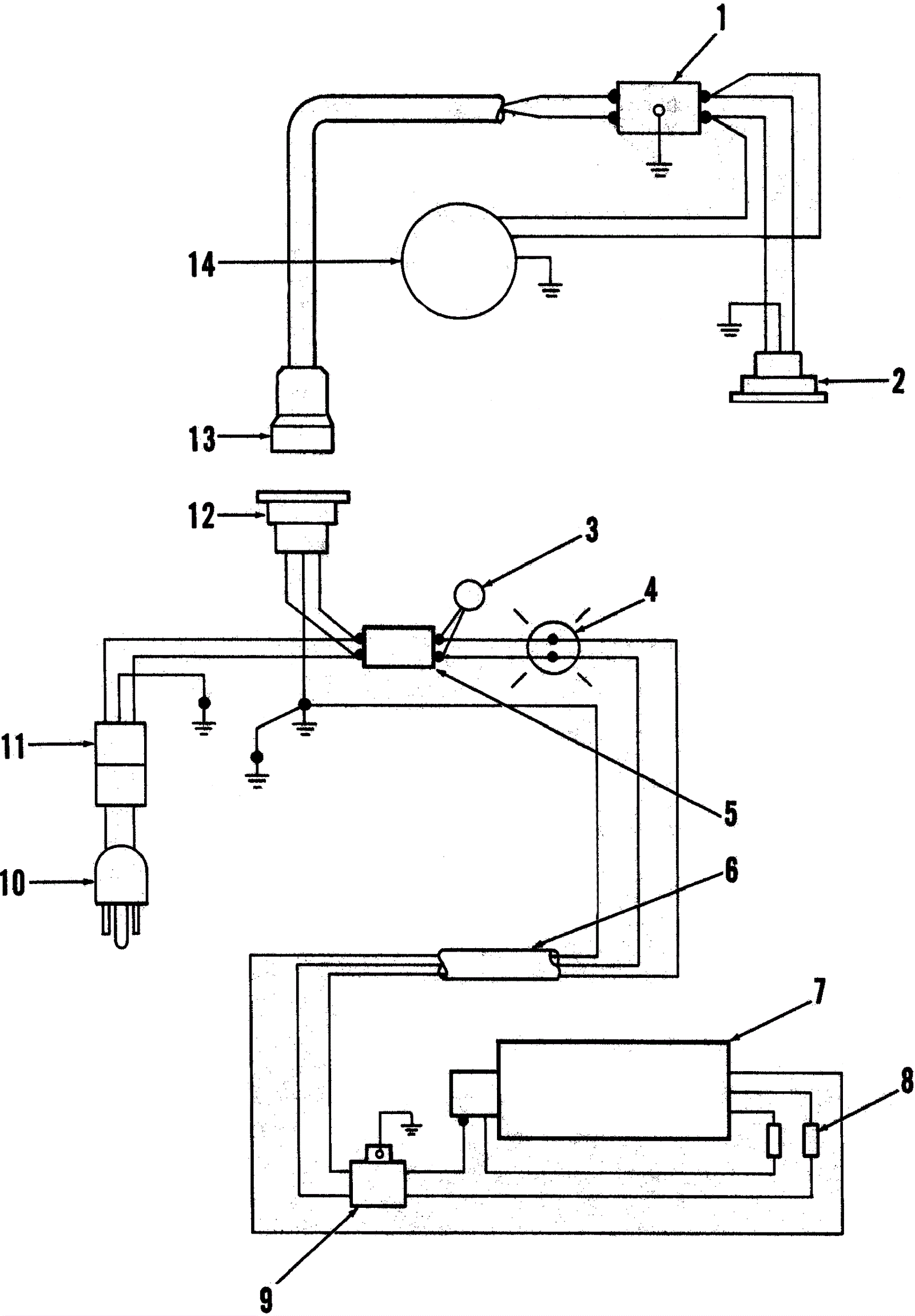

AQUATRON A160XL Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
1 272-1687 Main switch $69.01 1 usually ships 1-5 days
2 372-0627 Receptacle (OBSOLETE) Call for price 1 usually ships 1-5 days
3 372-0641 Varistor (OBSOLETE) Call for price 1 usually ships 1-5 days
4 172-3075 Brush wear indicator light 115v (OBSOLETE) $15.70 1 usually ships 17-28 days
5 172-0312 Toggle switch $85.24 1 usually ships 17-28 days
6 372-0642 Cord assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
7 372-0572 1550V pump (OBSOLETE) Call for price 1 usually ships 1-5 days
8 372-0643 Choke coil (OBSOLETE) Call for price 2 usually ships 1-5 days
9 372-0644 RFI filter (OBSOLETE) Call for price 1 usually ships 1-5 days
10 372-0645 115V power cord (OBSOLETE) Call for price 1 usually ships 1-5 days
11 372-0582 115V cord assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
12 372-0608 Receptacle (OBSOLETE) Call for price 1 usually ships 1-5 days
13 372-0640 Plug assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
14 372-0633 115V vacuum motor (OBSOLETE) Call for price 1 usually ships 1-5 days
