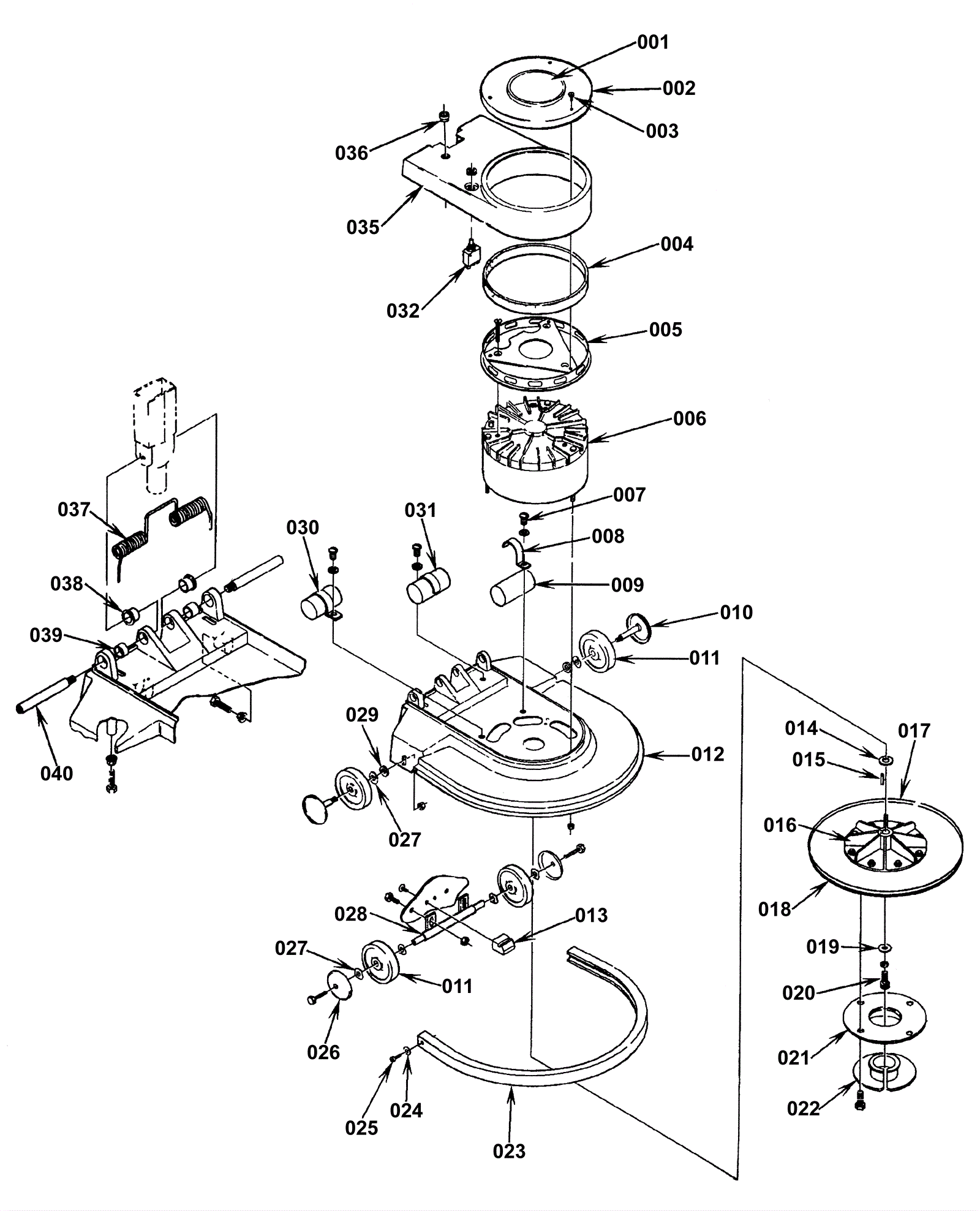

Base Assembly

#PartDescription ReqNotesAvailability
001 N/A Not available 1 (Whirlamatic decal)
002 172-8070 Shroud cover (OBSOLETE) 1
003 999-0545 Screw 10-24 x 1/2 pan head phillips self-tapping 3
004 172-8069 Filter (OBSOLETE) 1
005a 172-3002 Brush bracket support 1
005b 172-3003 Control panel decal (OBSOLETE) 1
006a 172-3004 Motor 115V (OBSOLETE) 1
006b 181-0937 Squeegee bumper roller kit 1
007 999-0477 Screw 10-24 x 5/16 truss head phillips zinc 3
008 172-3007 Battery cable interconnect 1
009a N/A Not available 1 (Capacitor)
009b 272-9142 24V 8amp battery charger (OBSOLETE) 1
010 272-1669 Axle kit (OBSOLETE) 2
011a 172-3010 Wheel 4
011b 172-8259 Wheel 4
012 172-3011 Skirt Housing (OBSOLETE) 1
013 172-3012 Handle catch (OBSOLETE) 1
014 999-1134 Washer 1 1/4 flat stainless steel 1
015 172-3045 Key 1
016a N/A Not available 1 Hub
016b 172-3015 Plate (OBSOLETE) 1
019 172-3047 Washer 11/32 x 1/8 flat 1
020 172-8162 Screw 5/16- .24 x 1.00 1
021 172-8244 Base plate 1
022 991-2209 Split retainer - pad holder ring (OBSOLETE) 1
023a 172-3018 Bumper 17 inch (OBSOLETE) 1
023b 172-3019 Bumper (OBSOLETE) 1
024 999-0588 Washer 7/8 flat stainless steel 2
026 172-0553 Washer 17/64 x 1/16 flat 2
027 272-1670 Washer 3/8 bowed 6
028 N/A Not available 1 (Axle)
029 172-2067 Washer 11/32 x 1/8 flat 2
030 172-3023 Capacitor 115v (OBSOLETE) 1
032a 172-9572 15amp circuit breaker 1
032b 172-2160 10amp circuit breaker 1
032c 991-8539 15amp circuit breaker 1 (NON-OEM)
035 N/A Not available 1 (not available) Motor shroud 230V
036 172-6146 Strain relief 1
037a 172-3027 Torsion spring 115V (OBSOLETE) 1
037b 172-8265 Torsion spring (OBSOLETE) 1
038 172-4037 Flanged bearing (OBSOLETE) 2
039 172-0023 Sleeve bearing 2
040 172-0620 Pivot pin 2
N/S 172-2295 Clamp capacitor (OBSOLETE) 1
