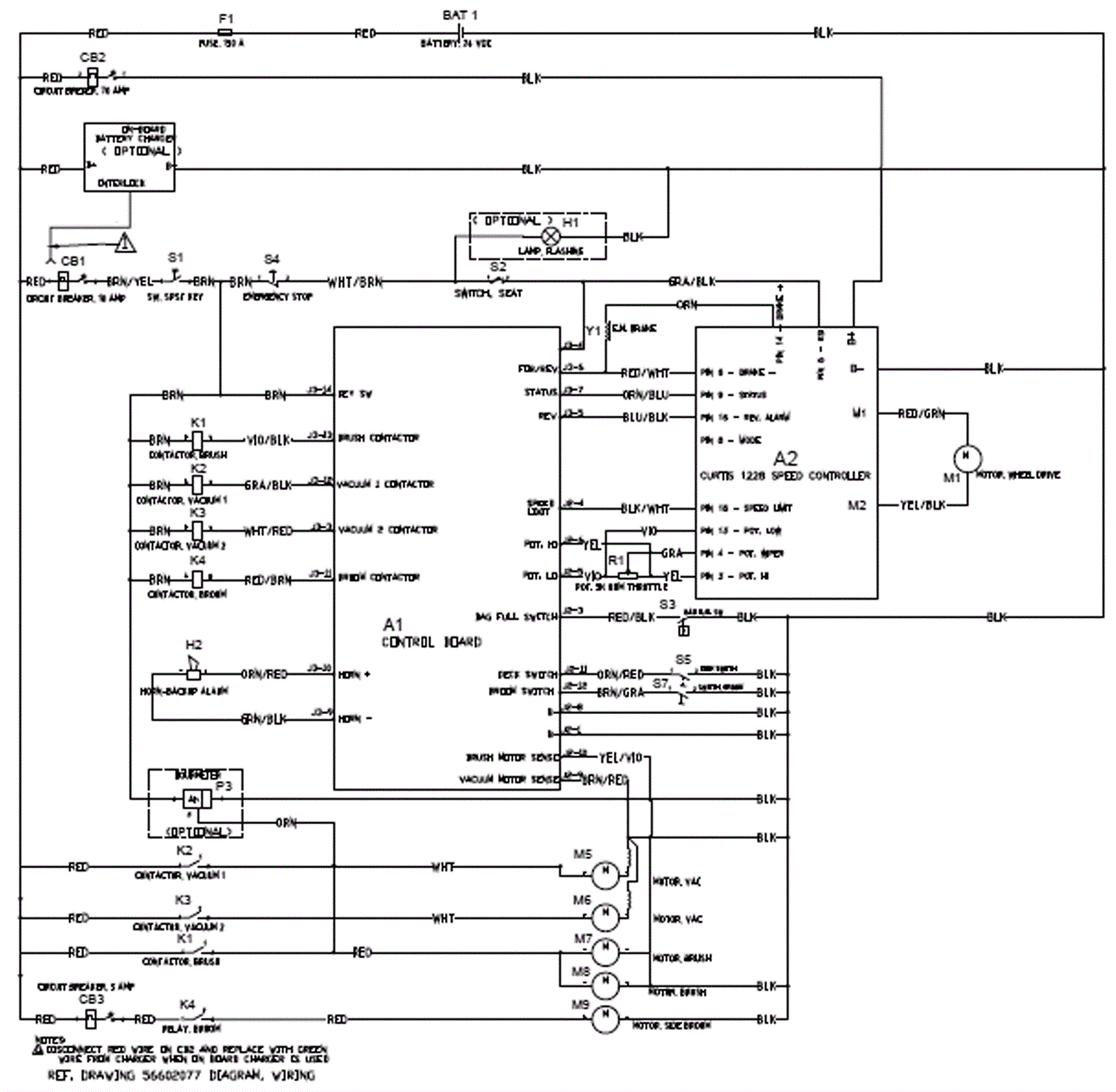

VACRIDE Electrical Diagram

#PartDescriptionPriceReqNotesAvailability
A1 272-8804 Interface panel assembly $955.19 1 usually ships 1-5 days
A2 272-3514 Speed control $850.10 1 usually ships 13-18 days
BAT N/A Not available Call for price Battery usually ships 3-26 days
CB1 272-9374 10amp circuit breaker $25.75 1 usually ships 13-18 days
CB2a 172-2523 70amp circuit breaker $136.65 1 usually ships 1-5 days
CB2b 991-1633 70amp circuit breaker $57.60 1 (NON-OEM) usually ships 21-22 days
CB3 991-1628 5amp circuit breaker $15.85 1 usually ships 13-18 days
F1a 172-8836 150amp fuse $20.59 1 usually ships 13-18 days
F1b 991-3061 150amp fuse $56.06 1 ships same day
H1 272-9485 Warning beacon $481.43 1 usually ships 1-5 days
H2 172-8839 Backup alarm $55.14 1 usually ships 13-18 days
K2 272-8794 24V contactor $97.85 2 usually ships 13-18 days
K3 272-8794 24V contactor $97.85 2 usually ships 13-18 days
K4 172-1768 Relay 24V SPST $39.60 1 usually ships 1-5 days
M1 272-8807 Drive wheel motor $4,008.20 1 ships same day
M5 272-8898 24V vacuum motor tangential $1,058.10 1 usually ships 13-18 days
M6 272-9271 Vacuum motor $440.97 1 usually ships 13-18 days
M7 272-2148 24V brush motor $866.48 2 usually ships 13-18 days
M8 272-2148 24V brush motor $866.48 2 usually ships 13-18 days
M9 272-8861 24V side brush motor $713.48 1 usually ships 13-18 days
R1 N/A Not available Call for price part of footpedal assembly 272-8880 usually ships 3-26 days
S1 272-2195 Key switch assembly $96.35 1 usually ships 13-18 days
S2 272-9417 Seat switch $24.09 1 usually ships 13-18 days
S4 172-9233 Emergency stop button $281.00 1 usually ships 13-18 days
S5 272-8850 Proximity sensor $177.07 1 usually ships 13-18 days
S7 272-8850 Proximity sensor $177.07 1 usually ships 13-18 days
N/S 272-2358 24V onboard battery charger $1,453.52 1 usually ships 13-18 days
