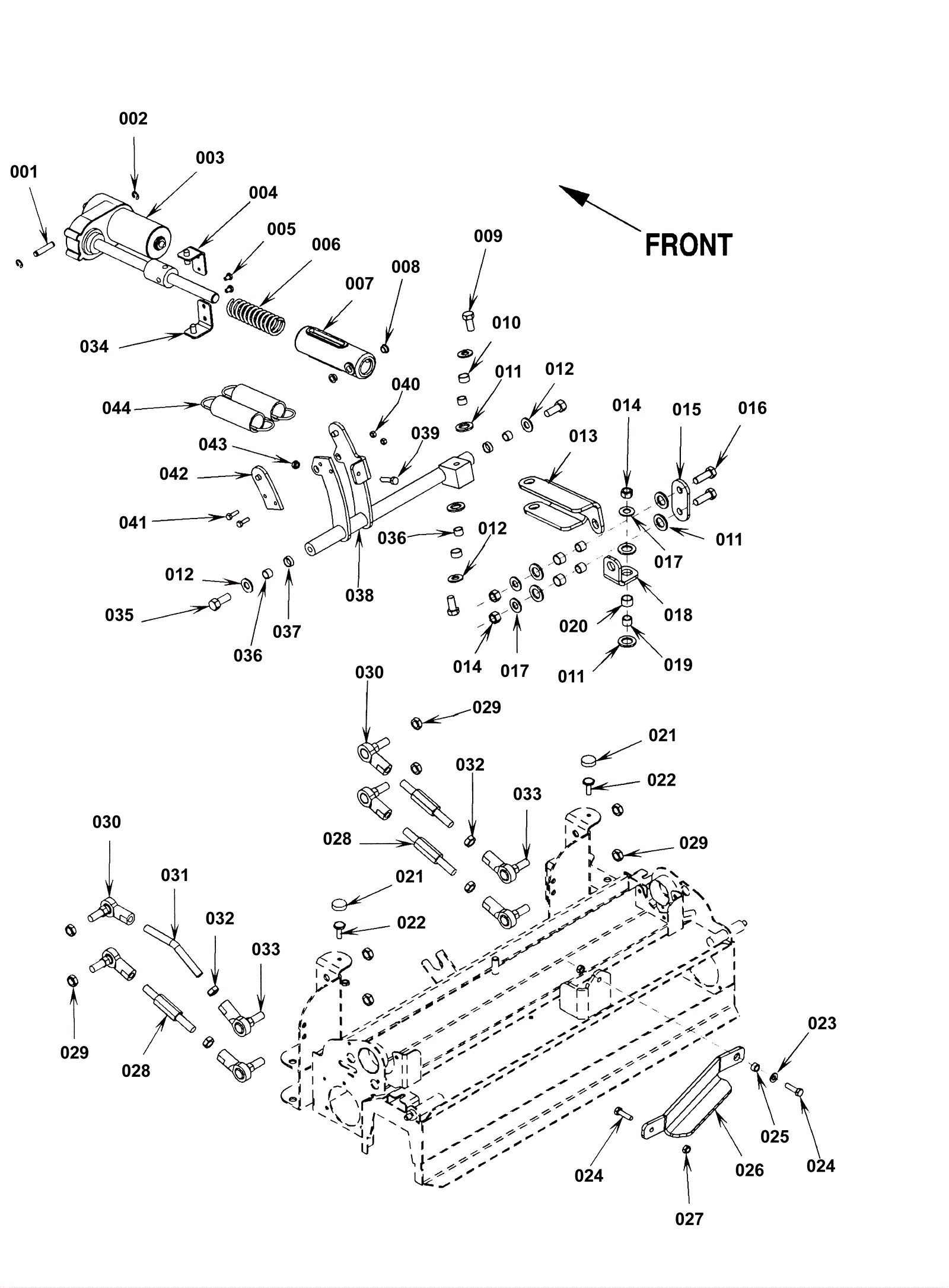

Cylindrical Scrub System Lift

#PartDescription ReqNotesAvailability
001 172-8918 Pin 1
002 172-4033 3/8 inch retaining ring 2
003 172-9188 Motor, Actuator 1
004 N/A Not available 1 Nut retainer
005 172-0184 Squeegee blade 30 7/8 inch (blue) 2
006 172-9315 Compression spring 1
007 172-9191 Actuator spring housing (OBSOLETE) 1
008 172-8815 Flanged bearing 2
009 272-1622 Bolt 12mm-1.25 x 25mm hex head 2
010 N/A Not available 2 (Sleeved bearing) (please order 172-0069)
011 172-0152 Thrust bearing 8
012 999-0187 Washer 1/2 flat plain finish 4
013 172-9318 Scrub deck lift arm (OBSOLETE) 1
014 999-0519 Nut M12-1.75 nylon insert lock stainless steel 3
015 172-9319 Deck vertical lift bar (OBSOLETE) 1
017 999-0559 Washer 1/2 x 1/4 flat stainless steel 3
018 172-9320 Deck swivel bracket (OBSOLETE) 1
019 172-0024 Bushing 3
020 172-0023 Sleeve bearing 3
021 172-2503 Tank leveler 2
022 172-2503 Tank leveler 2
023 999-0412 Washer #8 SAE flat 1
024 999-0248 Bolt M8-1.25 x 30mm hex head full thread plain finish 2
025 172-2631 Bushing 1
026 172-9321 Arm (OBSOLETE) 1
027 999-0471 Nut M8-1.25 nylon insert lock zinc plated 2
028 172-9322 Connecting rod (OBSOLETE) 3
029 999-0118 Nut 1/2-13 nylon insert lock zinc plated 8
030 172-9323 Ball joint 4
031 172-9324 Rod (OBSOLETE) 1
032 172-0272 Ball joint 4
033 172-0272 Ball joint 4
034 N/A Not available 1 Nut retainer
035 172-0272 Ball joint 2
036 172-0072 Bushing 4
037 172-0079 Sleeve bearing (OBSOLETE) 2
038 172-9327 Pivot arm weldment (OBSOLETE) 1
039 999-0162 Bolt 5/16-18 x 1 1/4 hex head grade 5 zinc plated 1
040 999-0497 Nut M6-1 nylon insert lock stainless steel 2
041 999-1312 Screw M6-1 x 20mm hex head stainless steel 2
042 172-9328 Actuator plate weldment (OBSOLETE) 1
043 999-1180 Screw M3-.5 x 16mm pan head stainless steel 3
044 172-9329 Extension spring (OBSOLETE) 2
N/S 172-8922 Plastic drive nut 1
N/S 172-9189 Carbon brush set (OBSOLETE) 1
