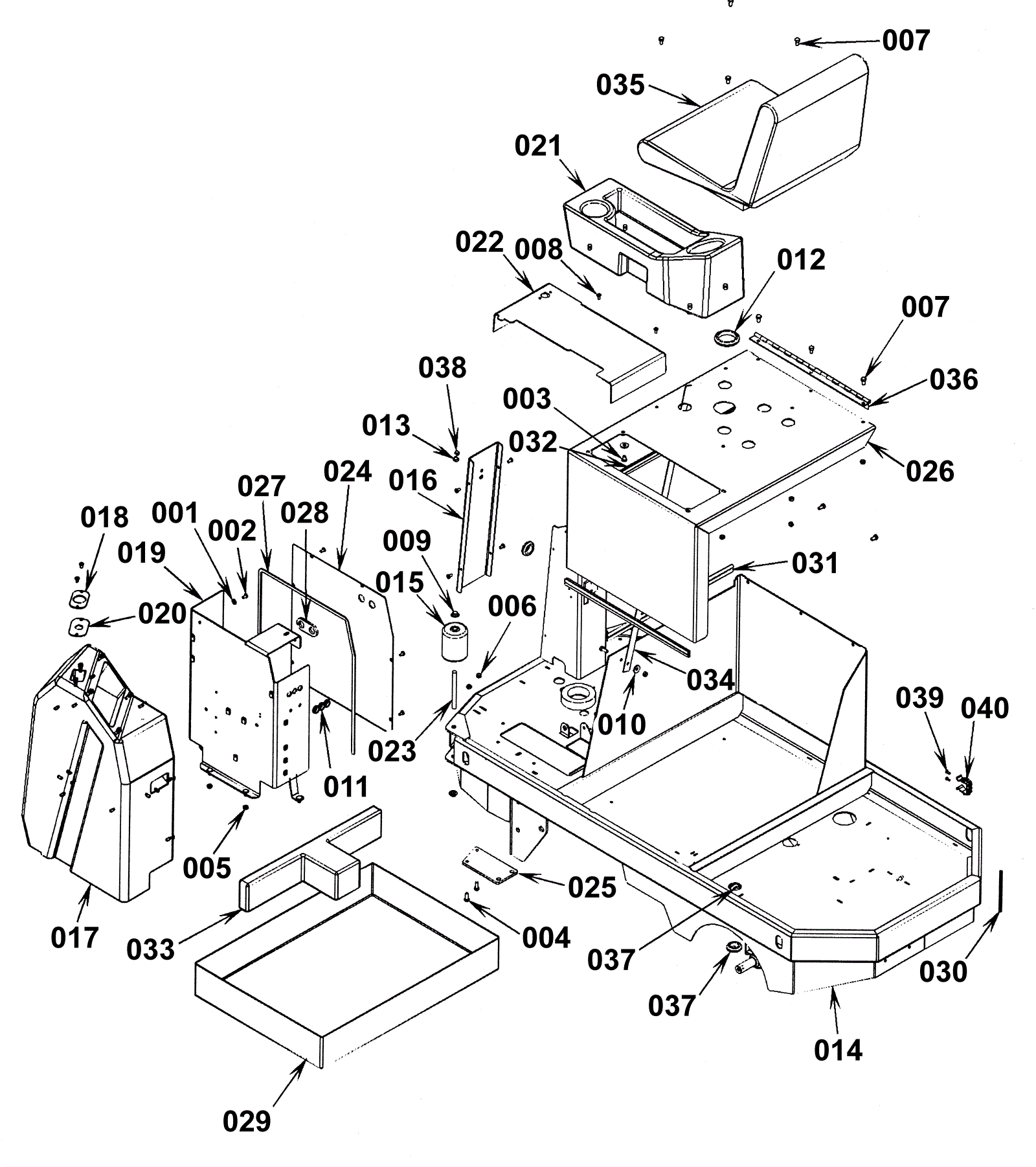

Chassis System

#PartDescription ReqNotesAvailability
001 999-0123 Washer 1/4 SAE flat zinc plated 7
002 999-0508 Screw 1/4-20 x 1/2 pan head phillips zinc plated 15
004 999-1133 Bolt M8-1.25 x 20mm hex head full thread plain 3
006 999-0471 Nut M8-1.25 nylon insert lock zinc plated 13
007 999-0517 Bolt M8-1.25 x 16mm hex head full thread zinc 10
008 999-1129 Screw 1/4-20 x 1/2 pan head phillips thread rolling zinc 6
009 172-4017 1/2 inch push cap 4
010 172-2067 Washer 11/32 x 1/8 flat 2
011 172-0343 Grommet 3
012 172-4032 Grommet 1
013 181-0095 Dome plug 1
014 172-9156 Chassis weldment (OBSOLETE) 1
015 172-9157 Roller wheel 2
016 172-9158 Lower column cover (OBSOLETE) 1
017 172-9159 Control box (OBSOLETE) 1
018 172-9160 Gasket (OBSOLETE) 1
019 172-9161 Electrical panel (OBSOLETE) 1
020 172-9162 Disconnect mount (OBSOLETE) 1
021 172-9163 Cup holder (OBSOLETE) 1
022 172-9164 Floor plate (OBSOLETE) 1
023 172-9165 Pivot rod (OBSOLETE) 2
024 172-9166 Panel cover (OBSOLETE) 1
025 172-9167 Spring mount plate (OBSOLETE) 1
026 172-9168 Battery cover (OBSOLETE) 1
027 172-3310 Electrical cover 1
028 172-8826 Gasket 1
029 172-9170 Battery tray 1
030 172-9171 Edge trim (OBSOLETE) 1
031 172-9172 21 inch Gasket (OBSOLETE) 21 in
032 172-9173 28 inch Gasket (OBSOLETE) 28 in
033 172-9174 Battery spacer 1
034 172-9175 Strap (OBSOLETE) 1
035a 174-0366 Sleeve insert 1
035b 172-8309 Armrest kit, optional (OBSOLETE) 1
036 272-1633 Hinge (OBSOLETE) 1
037 172-8310 Grommet 3
038 172-2255 Plug 1
039 999-0545 Screw 10-24 x 1/2 pan head phillips self-tapping 2
040 272-1159 Plastic clamp 1
KIT 172-9180 Vacuum wand caddy kit (OBSOLETE)
KIT 172-9185 Squeegee blade kit standard
KIT 172-9183 Squeegee blade scrub deck kit standard
KIT 172-9152 Headlight kit (OBSOLETE)
KIT 172-9150 Beacon kit (OBSOLETE) 1
KIT 172-9176 Scrubber wheel assembly (OBSOLETE)
KIT 172-9181 Brush head extension kit (OBSOLETE)
KIT 172-9182 Squeegee blade scrub deck kit neoprene (OBSOLETE)
KIT 172-8309 Armrest kit, optional (OBSOLETE)
KIT 172-9145 Back-Up alarm kit (OBSOLETE)
