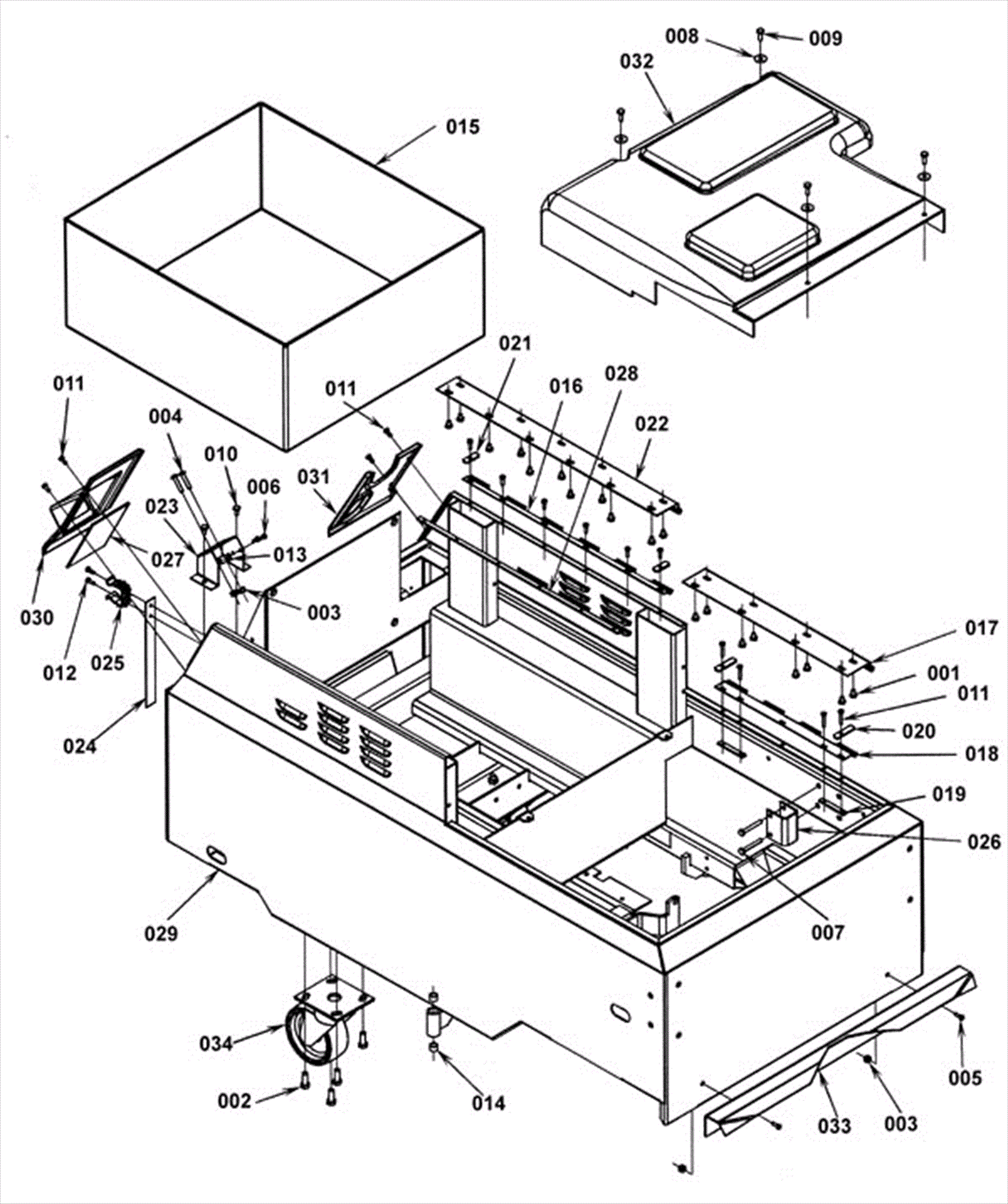

Chassis System

#PartDescription ReqNotesAvailability
001 999-0361 Bolt 1/4-20 x 3/8 hex head grade 5 zinc 19
002 999-0038 Bolt 3/8-16 x 1 hex head grade 5 zinc plated 8
003 999-0152 Nut 1/4-20 nylon insert lock zinc plated 4
004 999-0432 Screw 1/4-20 x 1 1/4 pan head phillips zinc plated 2
005 272-1473 Bolt 10-24 x 5/8 hex head 2
006 172-0561 Bolt 10-24 x 3/8 hex lock 2
007 999-0141 Bolt 1/4-20 x 2 1/4 hex head grade 5 zinc plated 2
008 172-0553 Washer 17/64 x 1/16 flat 4
009 999-0275 Screw 1/4-20 x 3/4 hex washer hd unslotted thread rolling 4
010 999-0273 Screw 1/4-20 x 1/2 hex washer head thread rolling zinc 2
011 999-1369 Screw 10-24 x 1/2 hex head thread cutting stainless steel 17
012 999-0193 Screw 10-24 x 5/8 pan head slotted thread cutting zinc 2
013 172-2158 Nut plate 1
014 172-0048 Bearing 4
015 172-9993 Battery tray after SN 528000 (OBSOLETE) 1
016 272-1018 Hinge (OBSOLETE) 1
017 272-1166 Solution tank hinge (OBSOLETE) 1
018 272-1167 Solution hinge (OBSOLETE) 1
019 272-1168 Nut plate (OBSOLETE) 2
020 272-1169 Hinge clip (OBSOLETE) 2
021 272-1170 Hinge clip (OBSOLETE) 2
022 272-0513 Exhaust panel (OBSOLETE) 1
023 272-1172 Bracket (OBSOLETE) 1
024 272-1173 Web strap (OBSOLETE) 1
025 272-1159 Plastic clamp 1
026 272-1175 Brush adjustment rod (OBSOLETE) 1
027 272-1176 Guard (OBSOLETE) 1
028 272-1019 Nut plate (OBSOLETE) 1
029 N/A Not available 1 (Not Available) Chassis weldment
030 272-1178 Rear right panel (OBSOLETE) 1
031 272-1179 Rear left panel (OBSOLETE) 1
032 272-1180 Cover (OBSOLETE) 1
033 272-1181 Front skirt support (OBSOLETE) 1
034a 172-8073 Caster wheel 2
034b 172-8078 Wheel (OBSOLETE) 2
N/S N/A Not available 1 (Clamp)
