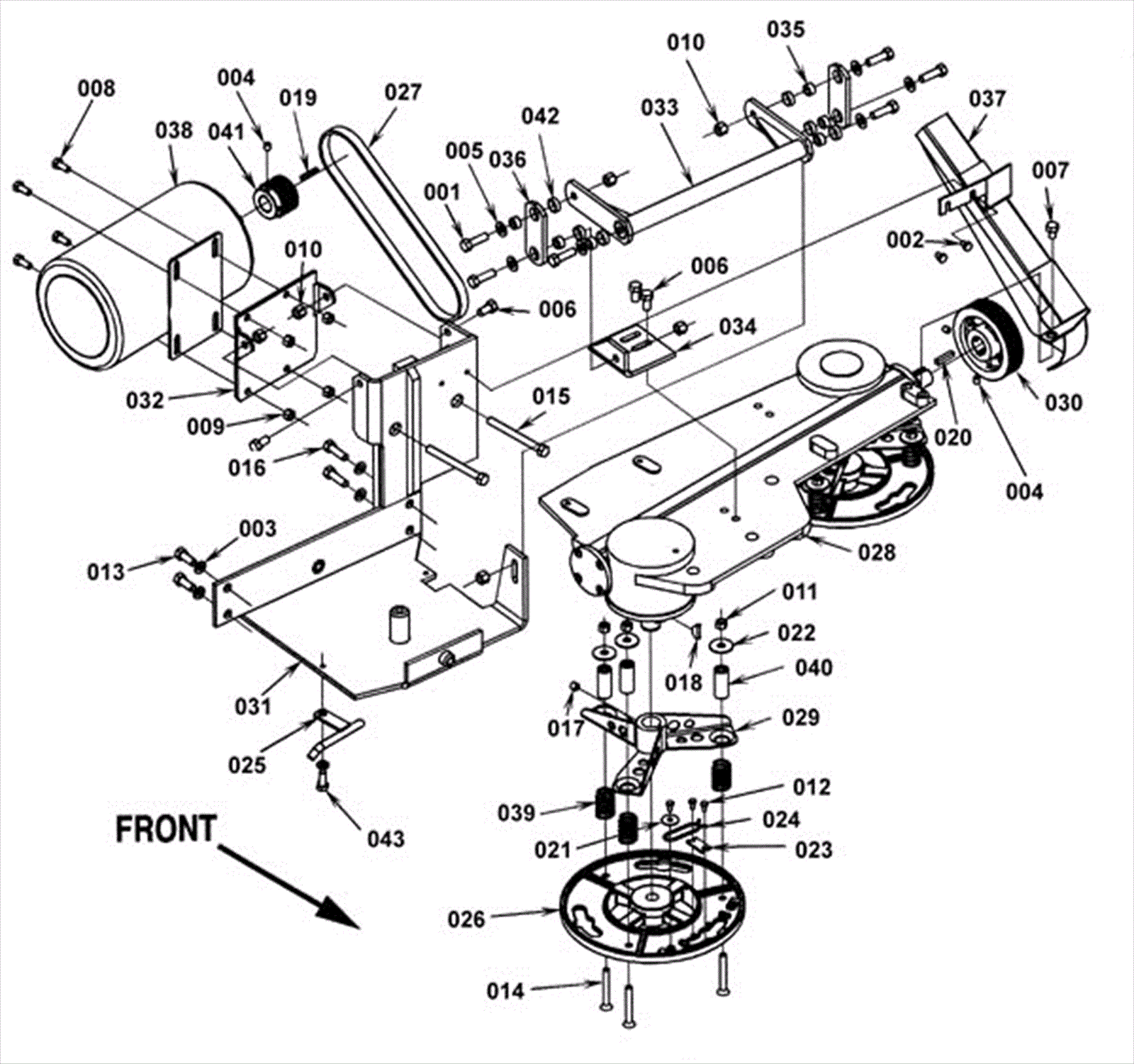

Brush Drive System 38LX

#PartDescription ReqNotesAvailability
001 999-0039 Bolt 3/8-16 x 1 1/4 hex head grade 5 zinc plated 4
002 999-0360 Screw 1/4-20 x 3/8 hex head thread rolling unslotted 2
003 999-0412 Washer #8 SAE flat 10
004 999-0157 Screw 5/16-18 x 3/8 cup point socket set alloy plain finish 4
005 999-0120 Washer 3/8 SAE flat 9
006 999-0119 Bolt 3/8-16 x 3/4 hex head grade 5 zinc plated 4
007 999-0578 Bolt 3/8-16 x 1/2 hex head grade 5 plain finish 1
008 999-0132 Bolt 5/16-18 x 3/4 hex head grade 5 zinc plated 4
009 999-0430 Nut 5/16-18 hex jam plain finish 4
010 999-0188 Nut 3/8-16 nylon insert lock zinc plated 6
011 999-0423 Nut 5/16-18 nylon insert lock stainless steel 6
012 999-0793 Screw 10-24 x 3/8 hex washer slot thread cutting zinc 6
013 999-0562 Bolt 3/8-16 x 1 hex head stainless steel 2
014 999-0757 Screw 5/16-18 x 2 1/2 flat head slotted stainless steel 6
015 272-1471 Bolt 3/8-16 x 4 hex head 2
016 999-0039 Bolt 3/8-16 x 1 1/4 hex head grade 5 zinc plated 2
017 999-1373 Screw 3/8-16 x 3/8 socket set lock stainless steel 2
018 172-0438 Woodruff key 2
019 172-0348 Square keyway 1
020 172-0437 Square keyway 1
021 172-0553 Washer 17/64 x 1/16 flat 2
022 999-0756 Washer 3/8 x 1 1/4 flat stainless steel 6
023 172-0155 Stop plate 2
024 175-2612 Spring clip 2
025 172-8088 Pipe weldment (OBSOLETE) 2
026 172-9475 Brush holder (OBSOLETE) 2
027a N/A Not available 1 (Poly v-belt)
027b 272-1183 Poly-V belt (OBSOLETE) 1
028 272-1184 Gearbox assembly (OBSOLETE) 1
029 172-9476 Drive adaptor 2
030 172-9479 Poly V sheave (OBSOLETE) 1
031 N/A Not available 1 (Not Available) Motor mount weldment
032 N/A Not available 1 (Not Available) Gearbox motor mount
033 272-1187 Torsion bar weldment (OBSOLETE) 1
034 272-1188 Linkage arm mount (OBSOLETE) 1
035 272-1155 Bushing (OBSOLETE) 6
036 272-1189 Linkage arm (OBSOLETE) 2
037 272-1190 Belt guard weldment (OBSOLETE) 1
038a 172-0630 Motor 2.25HP 36V (OBSOLETE) 1 For BA800 before SN 1076225 and BA1000 before S/N 1078241
038b 172-0532 Motor 3hp 1 For BA800 after SN 1076224 and BA1000 after S/N 1078240, all 32LX/ 320HD and 38 LX/380HD
039 172-0627 Compression spring 6
040 172-0626 Spacer 6
041a 272-1191 Poly-V sheave (OBSOLETE) 1 For BA1000 before S/N 1078241
041b 172-9478 Poly V sheave (OBSOLETE) 1 For BA1000 after S/N 1078240, all 38LX/380HD
042 172-0079 Sleeve bearing (OBSOLETE) 6
043 999-0273 Screw 1/4-20 x 1/2 hex washer head thread rolling zinc 2
N/S 172-9495 Complete stator assembly (OBSOLETE) 1
N/S 172-9494 Pulley cover (OBSOLETE) 1
N/S 172-8031 Carbon brush (Set of 4) 4
N/S 272-2651 3 inch caster 2
N/S 172-9489 Bearing (OBSOLETE) 1
N/S 172-9493 Complete brush ring assembly (OBSOLETE) 1
N/S 272-2637 Motor mount 2
N/S 172-9496 Complete armature assembly (OBSOLETE) 1
N/S 272-2639 Lower motor ring (OBSOLETE) 2
N/S 172-9488 Brush spring (OBSOLETE) 1
N/S 272-2635 Base assembly 16XP (OBSOLETE) 2
N/S 272-2645 Knob (OBSOLETE) 2
N/S 272-2641 Motor stud (OBSOLETE) 2
N/S 272-2643 Seal float (OBSOLETE) 2
N/S 272-2647 Coupling lock spring (OBSOLETE) 2
N/S 272-5256 Washer bearing spring (OBSOLETE) 1
N/S 172-9491 Complete commutator cover assembly (OBSOLETE) 1
N/S 172-9490 Bearing (OBSOLETE) 1
N/S 172-0164 Carbon brush set (set of 4) 1
N/S 172-9492 Commutator cover (OBSOLETE) 1
