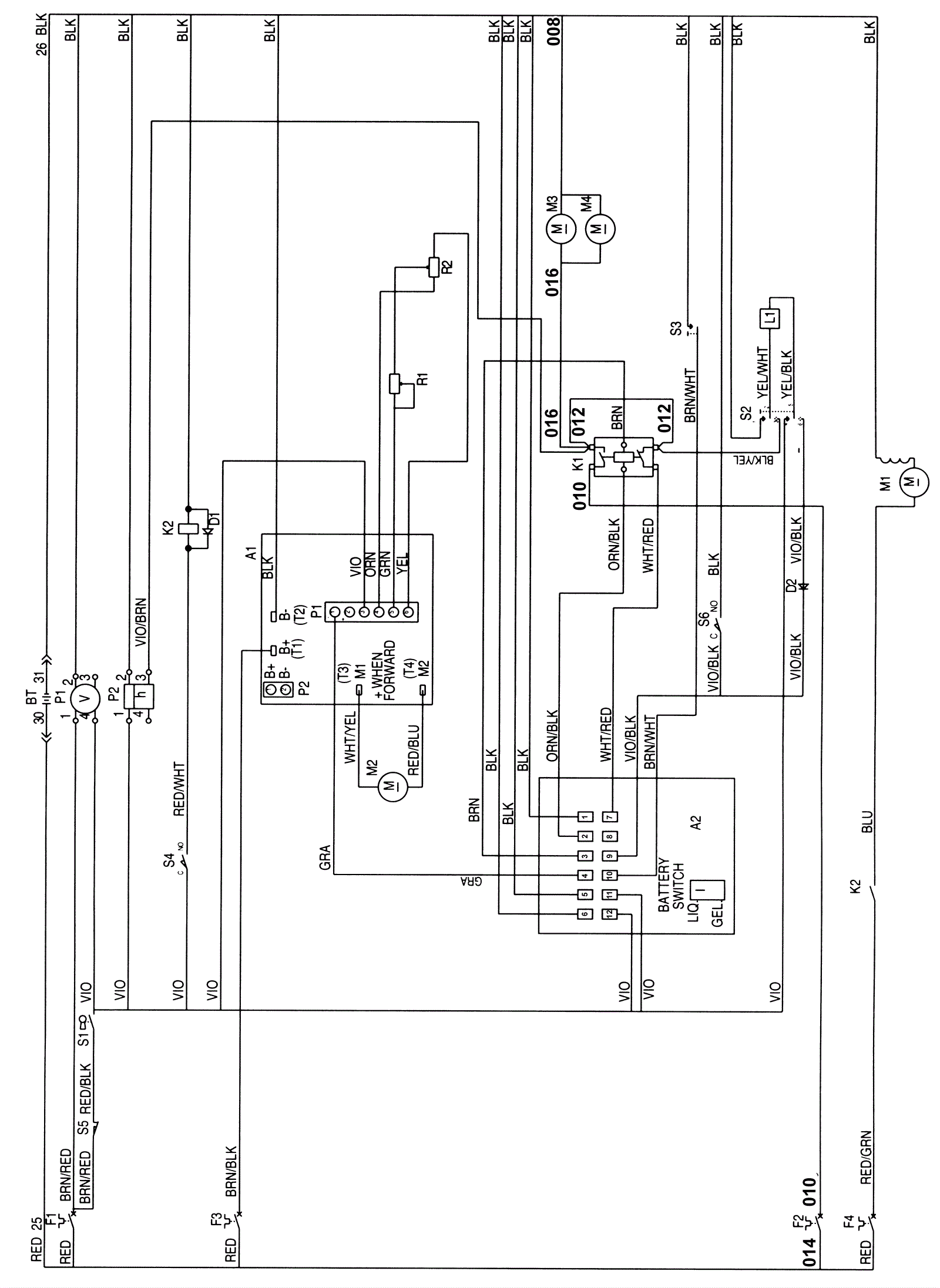

CONVERTAMAX 20 Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
008 172-2187 Cable assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
010 172-2188 Cable assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
012 172-2189 Cable assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
014 172-2190 Cable assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
016 172-2191 Cable assembly (OBSOLETE) Call for price 1 usually ships 1-5 days
A1 172-2156 Speed control Call for price 1 usually ships 13-16 days
A2 172-2177 Timer module assembly (OBSOLETE) Call for price 1 usually ships 13-16 days
BT 162-5061 24V 20amp battery charger with SB175 large red plug Call for price 1 usually ships 8-9 days
D1a N/A Not available Call for price 1 (not available) Diode(before SN 1573672) usually ships 3-26 days
D1b 172-0236 Diode rectifier assembly Call for price 1 After SN 1573672 usually ships 13-16 days
D2a N/A Not available Call for price 1 (not available) Diode(before SN 1573672) usually ships 3-26 days
D2b 272-2633 Diode Call for price 1 After SN 1573672 usually ships 1-5 days
F1 172-2160 10amp circuit breaker Call for price 1 usually ships 13-16 days
F2a 991-1612 60amp circuit breaker Call for price 1 Before SN 1573672 usually ships 21-22 days
F2b 172-9823 40 Amp circuit breaker Call for price 1 After SN 1573672 usually ships 13-16 days
F3 472-9567 30amp circuit breaker Call for price 1 Battery usually ships 13-16 days
F4 472-9567 30amp circuit breaker Call for price 1 Vac Motor usually ships 13-16 days
K1 172-2173 24V contactor Call for price 1 usually ships 13-16 days
K2a 172-2163 24V solenoid 4 post (2 large 2 small) Call for price 1 usually ships 13-16 days
K2b 991-1226 24V solenoid 4 post (2 large 2 small) Call for price 1 (NON-OEM) usually ships 13-17 days
L1a 172-2094 Solenoid valve assembly Call for price 1 Before SN 1573672 usually ships 13-16 days
L1b 172-1767 Solution valve assembly Call for price 1 After SN 1573672 usually ships 1-5 days
M1 991-1230 24V 3 stage vacuum motor tangential with snout Call for price 1 usually ships 13-17 days
M2a 172-2051 1/2 hp DC motor Call for price 1 Before SN 1573672 usually ships 1-5 days
M2b 172-1889 Motor 24V DC 1/2hp Call for price 1 After SN 1573672 usually ships 1-5 days
M3a 172-0478 Motor/gearbox assembly Call for price 1 (20 model only) usually ships 1-5 days
M3b 172-2074 Gear motor (OBSOLETE) Call for price 1 usually ships 1-5 days
M4 172-2074 Gear motor (OBSOLETE) Call for price 1 usually ships 1-5 days
N/S N/A Not available Call for price 1 (Angle spacer) (After SN 1573672) usually ships 3-26 days
N/S 172-2185 Wiring harness (OBSOLETE) Call for price 1 After SN 1573672 usually ships 1-5 days
P1 172-0218 Fuel gauge/battery meter Call for price 1 usually ships 1-5 days
P2 172-2162 Hour meter Call for price 1 usually ships 13-16 days
R1 991-9023 25K Potentiometer Call for price 1 usually ships 15-16 days
R2 172-2039 5K potentiometer Call for price 1 usually ships 13-16 days
S1 172-6004 Toggle switch Call for price 1 usually ships 13-16 days
S2 172-2157 Rocker switch DPDT Call for price 1 usually ships 13-16 days
S3 172-2175 Rocker switch SPST (Brush Remove) Call for price 1 usually ships 13-16 days
S4 172-0235 Switch assembly (OBSOLETE) Call for price 1 usually ships 13-16 days
S5 172-0235 Switch assembly (OBSOLETE) Call for price 1 Before SN 1573672 usually ships 13-16 days
S6 172-0235 Switch assembly (OBSOLETE) Call for price 1 usually ships 13-16 days
BT 162-0003 6V 225Ah wet battery (SNSR) Call for price 4 usually ships 25-34 days
BT 162-0043 6V 224Ah AGM battery (Group GC2) (SNSR) Call for price 4 usually ships 25-34 days
