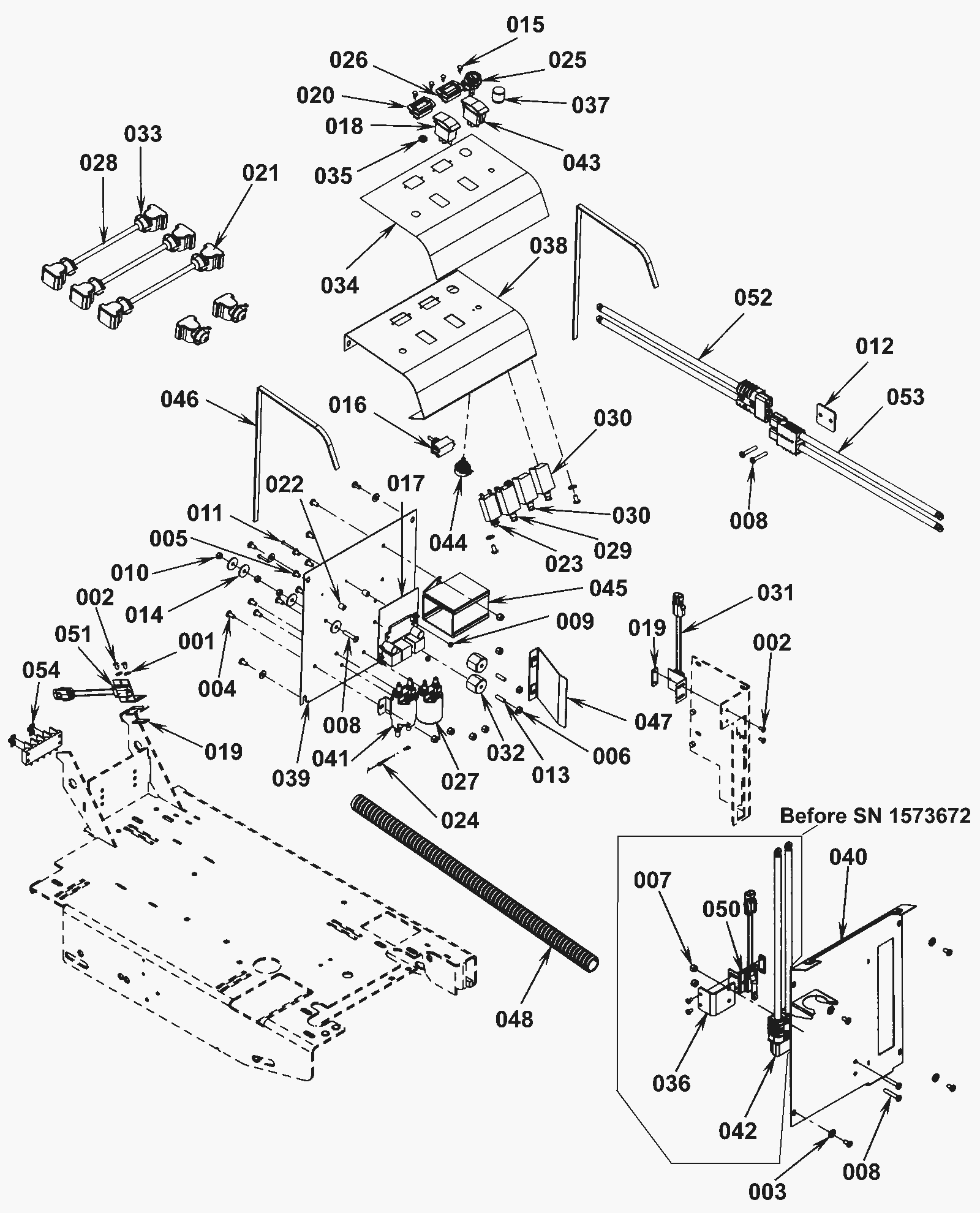

Electrical System

#PartDescription ReqNotesAvailability
001 999-0006 Washer 3/16 flat zinc plated 2
002 999-0477 Screw 10-24 x 5/16 truss head phillips zinc 8
003 999-0123 Washer 1/4 SAE flat zinc plated 10
004 999-0508 Screw 1/4-20 x 1/2 pan head phillips zinc plated 18
005 999-0509 Screw 1/4-20 x 3/8 pan head phillips zinc plated 2
006 999-0152 Nut 1/4-20 nylon insert lock zinc plated 2
007 999-0398 Screw 1/4-20 x 1 1/2 pan head phillips zinc plated 8
008 999-0398 Screw 1/4-20 x 1 1/2 pan head phillips zinc plated 5
009 999-0227 Nut 6-32 hex nylon insert lock jam zinc plated 2
010 999-0152 Nut 1/4-20 nylon insert lock zinc plated 3
011 999-0511 Screw 6-32 x 1 pan head phillips zinc plated 2
012 172-2155 Spacer 1
013 172-0346 Stud 1/4-20 2
014 172-0548 Washer 17/64 x 47/64 flat stainless steel 4
015 172-0443 Nylon rivet (OBSOLETE) 4
016 172-6004 Toggle switch 1 (Main power)
017 172-2156 Speed control 1
018 172-2157 Rocker switch DPDT 1 (Solution)
019 172-2158 Nut plate 3
020 172-0218 Fuel gauge/battery meter 1
021 172-0223 Battery cable boot 8
022 172-2159 Spacer 2
023 172-2160 10amp circuit breaker 1 (Auxiliary)
024 172-0236 Diode rectifier assembly 1
025a 172-2161 Key switch with key and bracket 1
025b 172-0451 Replacement key
026 172-2162 Hour meter 1
027a 172-2163 24V solenoid 4 post (2 large 2 small) 1 (Vacuum motor)
027b 991-1226 24V solenoid 4 post (2 large 2 small) 1 (NON-OEM)
028 172-2164 Cable assembly - ring terminal type 3 (does not include items 21 and 33)
029a 991-1612 60amp circuit breaker 1 (Brush motor) (20)
029b 991-1612 60amp circuit breaker 1 (Brush motor) (26)
030 472-9567 30amp circuit breaker 1 (Battery)
031 172-0235 Switch assembly (OBSOLETE) 1 Vacuum Switch
032 172-0103 Electrical mount 2
033 997-2101 6 inch cable tie 14
034a N/A Not available 1 (20 Instrument panel decal)
034b N/A Not available 1 (26) (Instrument panel decal)
035 172-2168 Grommet (OBSOLETE) 1
036 172-0234 Switch bracket (OBSOLETE) 1
037 172-2169 Knob (OBSOLETE) 1
038 172-2170 Instrument panel (OBSOLETE) 1
039 172-2171 Front panel (OBSOLETE) 1
040 172-2172 Back panel weldment 1
041 172-2173 24V contactor 1 (Brush motor)
042 N/A Not available 1 (Charger connector assembly)
043 172-2175 Rocker switch SPST (Brush Remove) 1 (Brush remove)
044 991-9023 25K Potentiometer 1 (Speed control)
045 172-2177 Timer module assembly (OBSOLETE) 1
046 172-2178 Gasket (OBSOLETE) 2
047 172-2179 Guard (OBSOLETE) 1
048 172-2199 Conduit (OBSOLETE) 1
050 172-0235 Switch assembly (OBSOLETE) 1 Interlock switch
051 172-0235 Switch assembly (OBSOLETE) 1 Brush Switch
052a 172-2182 Connector assembly 1 (Connects to the batteries)
052b 162-5045 175amp charger plug with pins (red) SB175 1
052c 162-5045 175amp charger plug with pins (red) SB175 1
052d 172-1744 Cable bushing 2
053a 172-2183 Connector assembly 1 (Connects to the scrubber)
053b 162-5045 175amp charger plug with pins (red) SB175 1
054 172-2184 Jumper plate (OBSOLETE) 2 (26in only)
N/S 272-2601 Main harness 1 After SN 1646754 on 20in, after SN 1646757 on 26in
N/S 172-2189 Cable assembly (OBSOLETE) 1
N/S 172-2187 Cable assembly (OBSOLETE) 1
N/S 172-2188 Cable assembly (OBSOLETE) 1
N/S 172-2996 Battery spacer (OBSOLETE) 1
N/S 172-8829 Battery terminal clamp 8
N/S 172-2191 Cable assembly (OBSOLETE) 1
N/S 172-2185 Wiring harness (OBSOLETE) 1 Before SN1646755 on 20in, before SN 1646758 on 26in
N/S 172-2190 Cable assembly (OBSOLETE) 1
