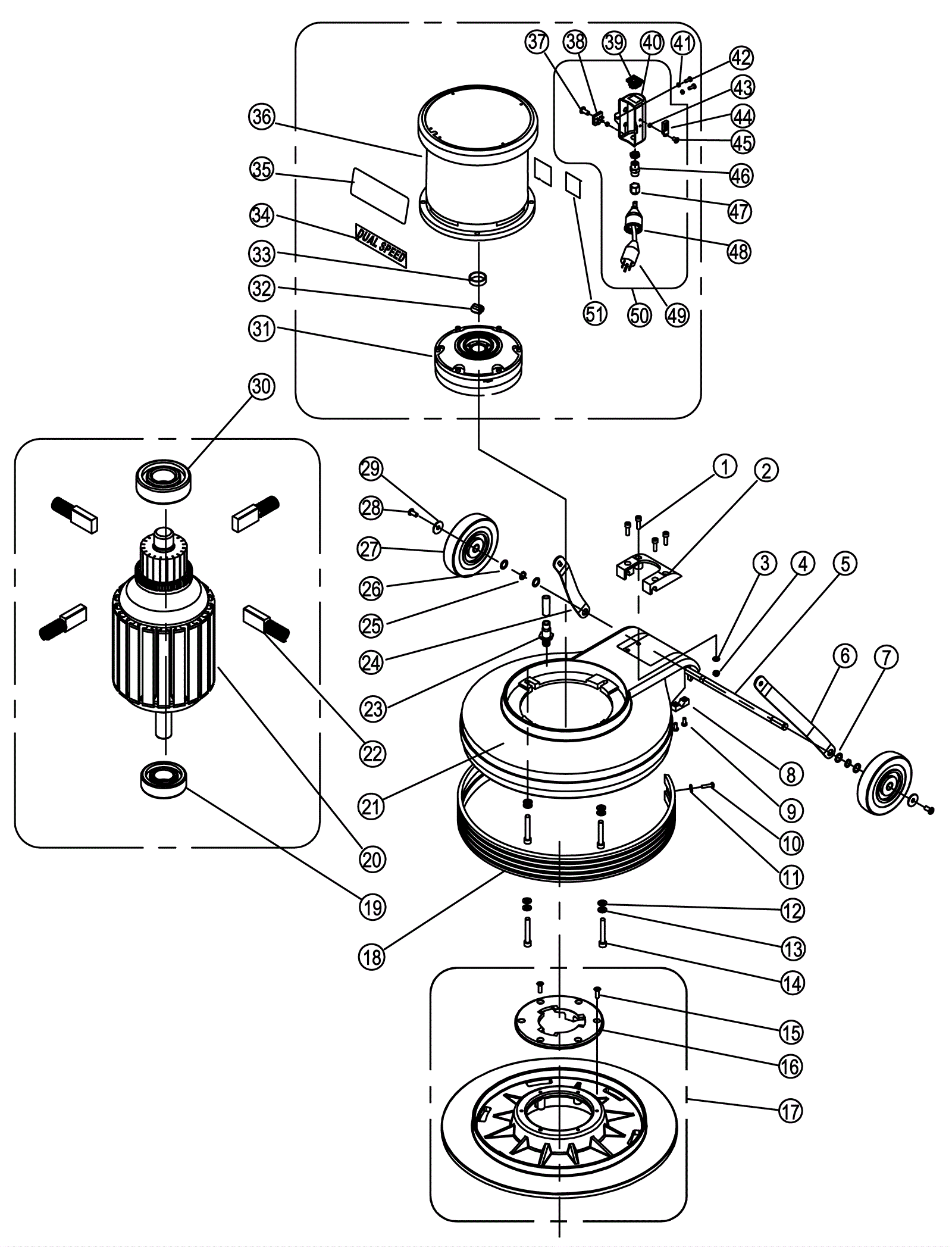

Base Assembly

#PartDescription ReqNotesAvailability
1 240-0843 Screw M6 x 30mm socket cap 4
2 240-6624 Bracket kit 1
3 240-0367 Washer M6 plain finish 4
4 240-0038 Nut M6 4
5 240-0844 Axle 1
6 240-0845 Left handle bracket 1
7 240-0769 Washer M13 plain finish 4
8 240-0310 Clamp lock 2
9 240-0066 Screw M5 x 20 self tapping 4
10 240-0067 Screw M5 x 16mm 5
11 240-0068 Plain washer 4
12 240-0043 Plain washer 4
14 240-0216 Screw M8 x 30 4
15 240-0439 Screw 1/4 x 1 self-tapping 6
16 991-2208 3 hole clutch plate (formerly 6 hole) 1
17 240-0071 19 inch pad holder 1 (includes 15 & 16)
18 240-5007 BUMPER 20IN 1
19 240-0876 Bearing 1
20 240-2488 Dual speed motor 1
21 240-1142 20 inch frame 1
22 240-0191 Carbon brush 4
23 240-0074 Hose barb 1
24 240-0860 Right handle bracket 1
25 240-0197 External retaining ring 2
26 999-0806 Washer M12 wave zinc plated 2
27 240-0198 5 inch wheel 2
28 240-0200 Screw M6-1 x 12mm 2
29 240-0199 Washer M6 flat 2
30 240-0878 Bearing 1
31 240-6584 Gear box 1
32 240-6585 Coupler 1
33 240-0078 Sleeve 1
34 170-9292 Dual speed decal 1
35 240-5470 Clarke decal 1
36 240-2488 Dual speed motor 1
37 240-0889 Screw M4 x 16mm 1
38 240-0690 Rectifier 1
39 240-0885 Switch assembly 1
40 N/A Not available 1 (only available in 50)
41 240-0186 Washer M5 star lock 4
42 240-0861 Screw M5 x 8mm 4
43 240-0119 Nut M4 Nylon insert 2
44 170-9294 Triac Assembly 1
45 240-6391 SCREW M4X10 4
46 240-0890 Cord strain relief 1
47 240-0891 Nut 1
48 240-0262 Large female plug protector 1
49 240-0892 Motor cord 1
50 240-0893 Speed adjustment kit 1 (inlcudes 40)
51 240-0110 Read manual decal 1
