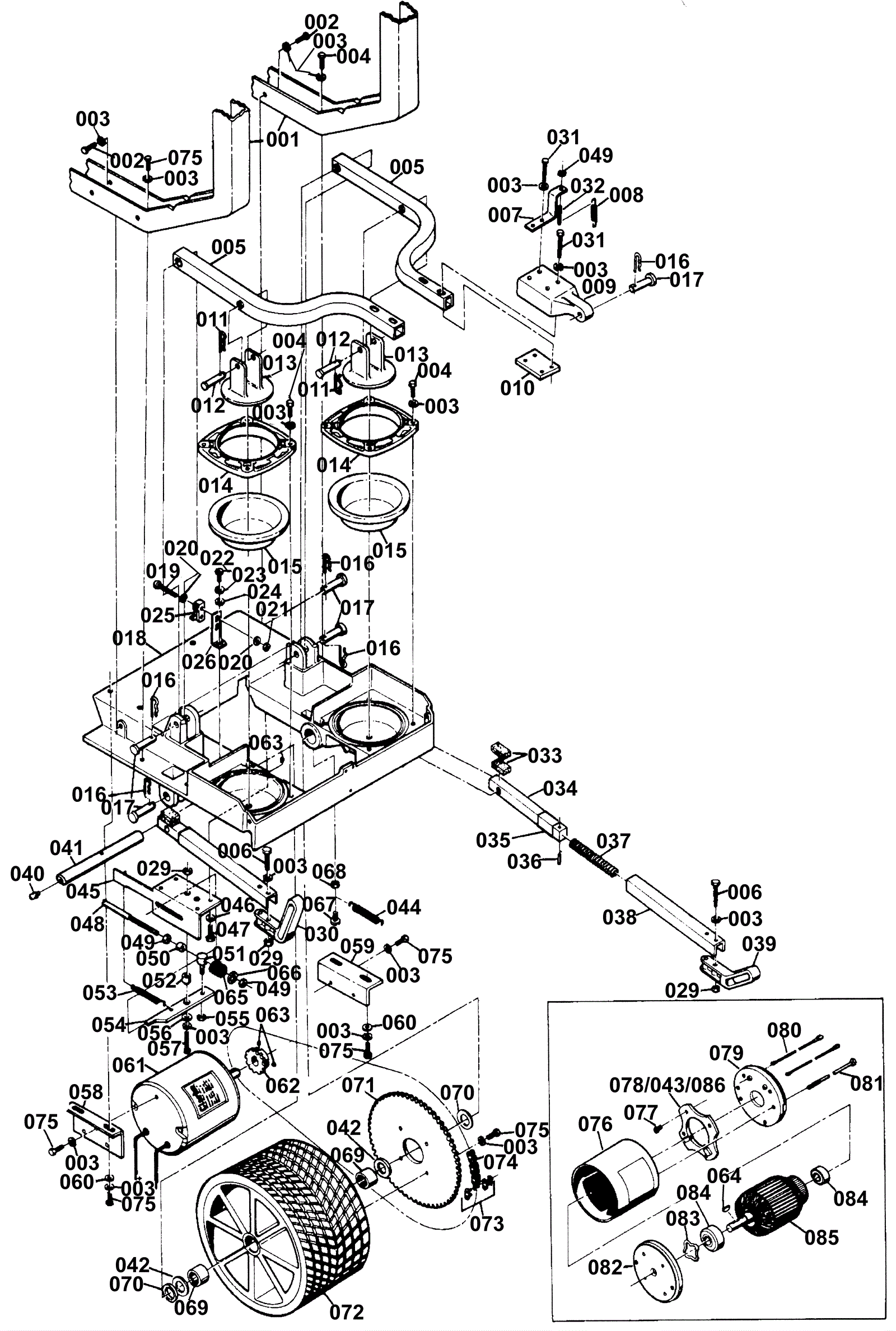

Support Assembly

#PartDescription ReqNotesAvailability
001 170-0420 Main frame assembly (OBSOLETE)
002 999-0810 Screw 5/16-18 x 3/4 flat head slotted stainless steel 2
003 999-0028 Washer 5/16 split lock plain finish 33
004 170-3357 Screw 5/16-18x1 1/4 hex head 9
005 170-0655 Brush lift arm assembly (OBSOLETE) 2
006 999-0551 Bolt 5/16-18 x 1 3/4 hex head stainless steel 4
007 N/A Not available 1
008 170-5160 Centering spring (OBSOLETE) 1
009 170-5799 Brush lift link (OBSOLETE) 1
010 170-0657 Plate Nut (OBSOLETE) 1
011 170-0135 Cotter pin (OBSOLETE) 2
012 170-0423 Release pin (FSO) (OBSOLETE) 2
013 170-5161 Brush lift bracket assembly (OBSOLETE) 2
014 170-2095 Diaphragm clamp (OBSOLETE) 2
015 170-2096 Brush lift diaphragm 2
016 997-2516 Cotter pin 5
017 170-0398 Connecting pin 5
018 170-0659 Machine support (OBSOLETE) 1
019 999-0511 Screw 6-32 x 1 pan head phillips zinc plated 2
020 999-0148 Washer #6 external star lock zinc plated 4
021 999-0195 Nut 6-32 hex plain 2
022 170-5162 Screw 1/4 - 20 x 3/4 type T 1
023 999-0311 Washer #10 external star lock zinc plated 1
024 999-0006 Washer 3/16 flat zinc plated 1
025 170-3308 On/off switch (OBSOLETE) 1
026 170-5163 Switch bracket (OBSOLETE) 1
029 999-0069 Nut 5/16-18 hex 5
030 170-0682 Right hand parallel arm end (OBSOLETE) 1
031 999-0354 Screw 5/16-18 x 2 round head slotted zinc plated 4
032 170-2301 Spring adj spring (OBSOLETE) 1
033 170-4991 Air reservoir gasket 4
034 170-0661 Parallel arm (OBSOLETE) 2
035 170-5164 7 Inch head shrink tubing (OBSOLETE) 1
036 170-0662 Roll Pin (OBSOLETE) 2
037 170-0663 Press control spring (OBSOLETE) 2
038 170-0664 Parallel arm tube (OBSOLETE) 2
039 170-0665 Left hand parallel arm end (OBSOLETE) 1
040 170-0016 Grease fitting 1
041 170-0683 Front end wheel shaft (OBSOLETE) 1
042 170-5166 Seal (OBSOLETE) 2
043 372-1685 Springs 4
044 N/A Not available 1 Idler tension spring
045 170-0666 Brake arm guide (FSO) (OBSOLETE) 1
046 999-0060 Washer 1/4 split lock plain finish 4
047 999-0020 Bolt 1/4-20 x 3/4 hex head grade 5 zinc plated 4
048 170-0550 Brake rod (OBSOLETE) 1
049 170-0465 Nut 1/4-20 ESNA heavy jam 3
050 170-0667 Brake rod spacer (FSO) (OBSOLETE) 1
051 170-2071 Swivel brake rod (OBSOLETE) 1
052 170-0128 Brake arm spacer (OBSOLETE) 1
053 170-0127 Brake spring 1
054 170-0668 Brake arm 1
055 999-0211 Nut 5/16-18 hex nylon insert lock zinc plated 1
056 999-0160 Washer 1/4 x 1 1/4 fender zinc plated 1
057 999-0162 Bolt 5/16-18 x 1 1/4 hex head grade 5 zinc plated 1
058 170-0679 Motor mounting bracket (FSO) (OBSOLETE) 1
059 170-0681 Motor mounting bracket (FSO) (OBSOLETE) 1
060 999-0549 Washer 5/16 x 3/4 SAE flat stainless steel 4
061 170-0680 Traverse motor (OBSOLETE) 1
062 170-0687 Drive sprocket 1
063 999-0095 Screw 1/4-20 x 3/8 cup point socket set alloy plain finish 3
064 170-0672 Square keyway 1
065 170-0113 Spring (OBSOLETE) 1
066 999-0016 Washer 1/4 flat plain finish 5
067 999-0197 Screw 1/4-20 x 1 socket head alloy plain finish 1
068 999-0190 Nut 1/4-20 hex plain finish 1
069 170-5167 Drive wheel bearing 2
070 170-0143 Spacer washer (OBSOLETE) 2
071 170-0674 Driven sprocket (OBSOLETE) 1
072 N/A Not available 1 (Drive wheel assembly)
073 170-0676 Connecting link 1
074 170-0675 Drive chain (OBSOLETE) 1
075 999-0132 Bolt 5/16-18 x 3/4 hex head grade 5 zinc plated 13
076 170-0669 Stator frame assembly (OBSOLETE) 1
077 170-1504 Screw 4
078 170-0689 Brush board assembly (OBSOLETE) 1
079 N/A Not available 1 Commutator end-end bell
080 170-0673 Lead assembly (OBSOLETE) 2
081 N/A Not available 2 Bolt thru
082 170-0685 Bracket (FSO) (OBSOLETE) 1
083 170-0379 Wave washer 1
084 170-0321 Front end bearing 2
085 N/A Not available 1 Armature assembly
086 170-0686 Brush assembly (OBSOLETE) 4
