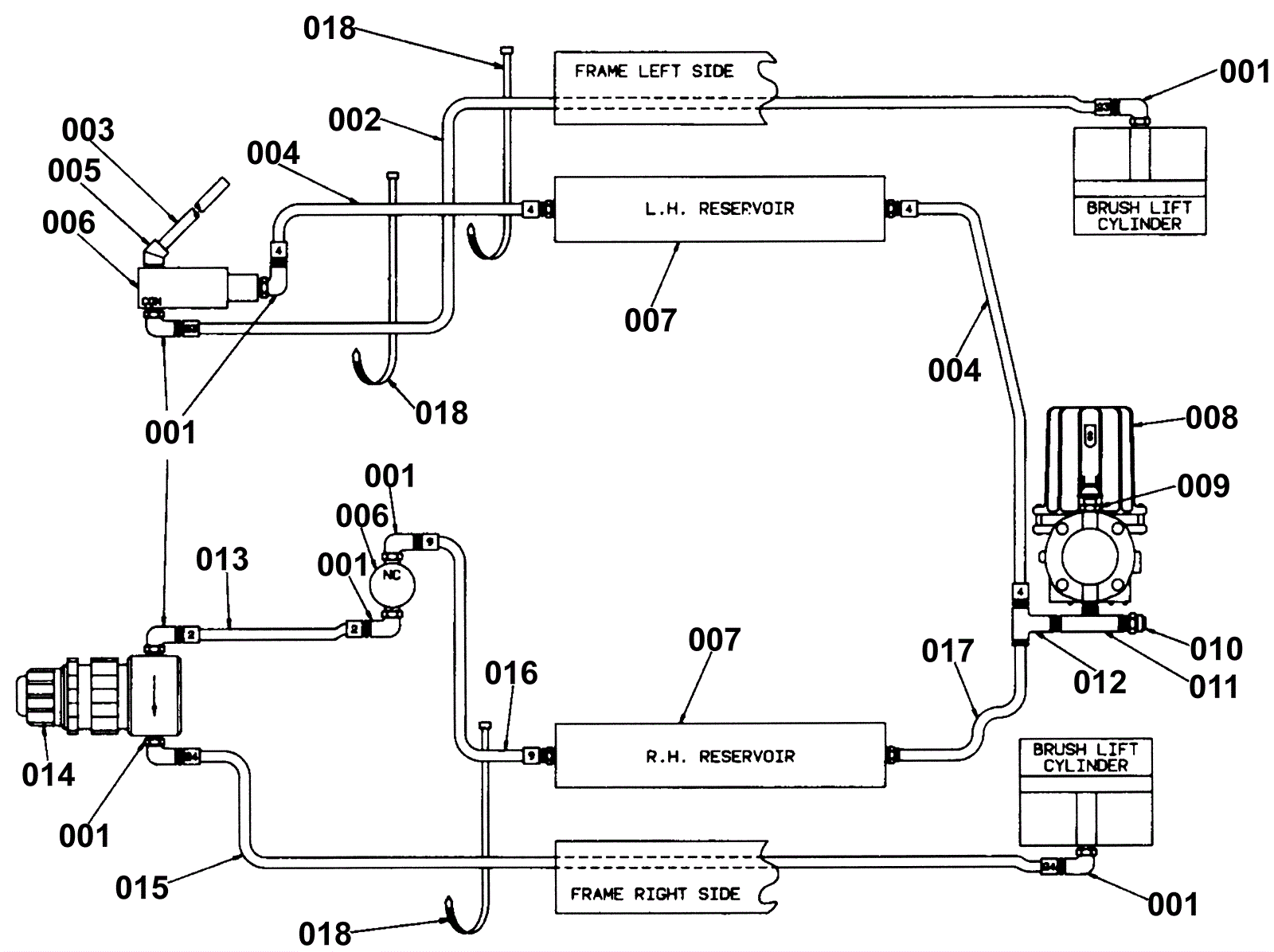

Pneumatic Schematic

#PartDescription ReqNotesAvailability
001 170-4842 Elbow 8
002 170-4908 Hose 23 (OBSOLETE) 1
003 170-4970 Exhaust hose (OBSOLETE) 1
004 170-4968 Hose (OBSOLETE) 2
005 170-4969 Elbow (OBSOLETE) 1
006 170-3323 Valve assy with fittings and lever (OBSOLETE) 2
007 170-4990 Reservoir assembly (OBSOLETE) 2
008 170-4847 Compressor (OBSOLETE) 1
009 170-5147 Pressure switch (OBSOLETE) 1
010 170-4844 Relief valve (OBSOLETE) 1
011 170-4843 Tee (OBSOLETE) 1
012 170-5146 Male branch tee (OBSOLETE) 1
013 170-4883 Hose 2 (OBSOLETE) 1
014 170-4976 Air regulator (OBSOLETE) 1
015 170-0709 Exhaust hose (OBSOLETE) 1
016 170-4971 Air hose (OBSOLETE) 1
017 170-4999 Air hose (OBSOLETE) 1
018 170-0080 Wire tie 3
