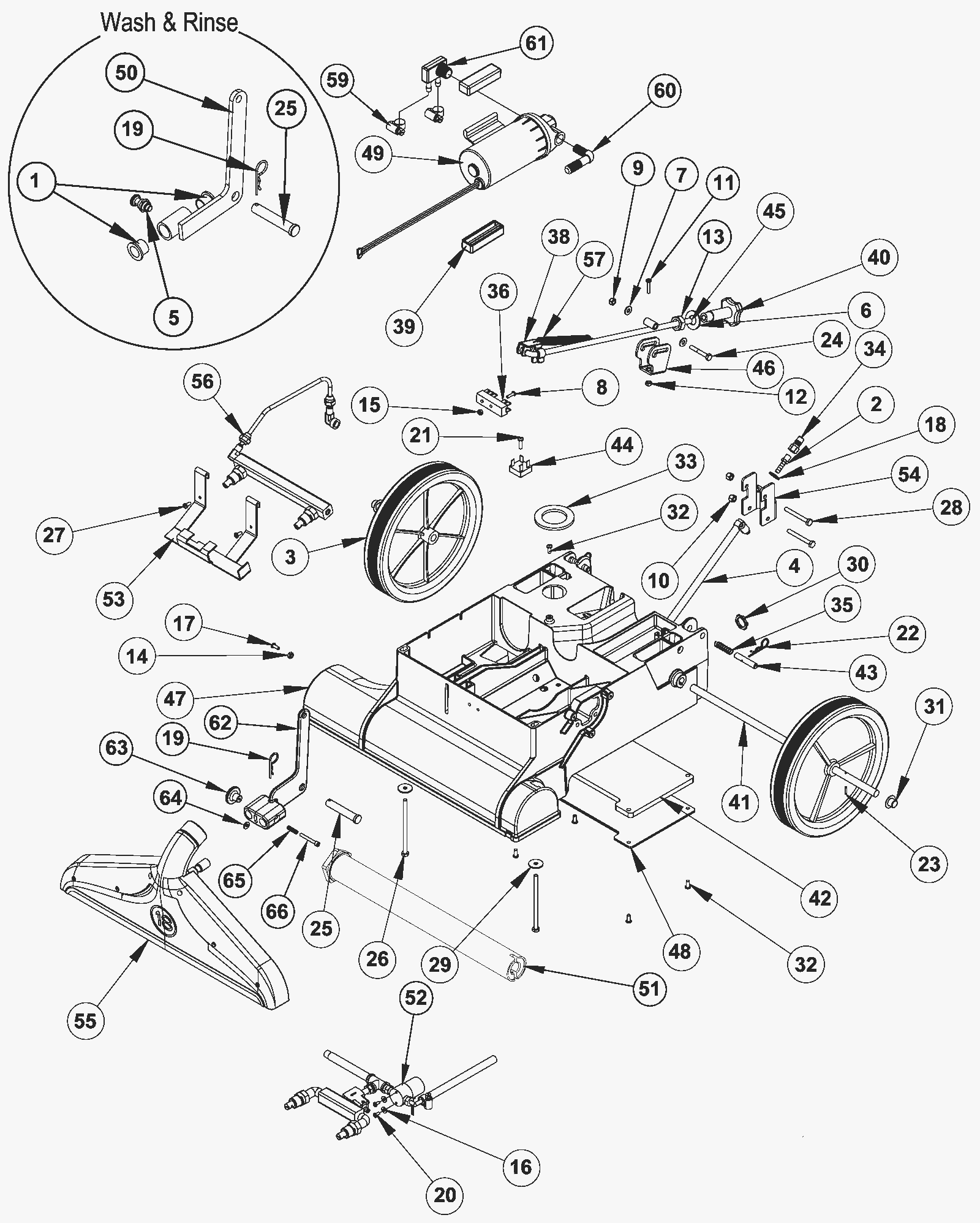

Base Assembly

#PartDescription ReqNotesAvailability
1 172-4037 Flanged bearing (OBSOLETE) 2 (Clean Track 18 Wash & Rinse model 56266002)
2 170-2929 Barb fitting 1
3 172-4016 10 inch wheel 2
4 272-9373 Hose 1
5 172-0286 Lock assembly 1 (Clean Track 18 Wash & Rinse model 56266002)
6 999-9127 Washer 5/8 SAE flat stainless steel 1
7 999-0114 Washer 1/2 SAE flat 2
8 999-0358 Screw 8-32 x 5/8 pan head phillips stainless steel 1
9 N/A Not available 1 Nut Stop Elastic 1/4 - 20 Hex
10 999-0294 Nut 1/4-20 hex nylon lock type NE stainless steel 2
11 999-0520 Screw 10-24 x 1 pan head phillips stainless steel 1
12 999-0442 Nut 10-24 nylon insert lock stainless steel 1
13 N/A Not available 1 Nut, Hex Nyl Loc-Thin 5/8-11
14 999-0442 Nut 10-24 nylon insert lock stainless steel 1
15 999-1036 Nut 8-32 hex NTM nylon insert jam lock stainless steel 1
16 999-0266 Washer #8 SAE flat stainless steel 2
17 999-0333 Screw 10-24 x 1/2 pan head phillips stainless steel 1
18 999-9128 Washer 3/8 SAE flat stainless steel 1
19 N/A Not available 1 Cotter hair pin
20 999-1131 Screw 8-32 x 3/8 pan head phillips thread rolling SS 2
21 272-9542 Screw 10-14 x 3/4 pan head plastite 1
22 N/A Not available 2 Pin, Cotter Hair .0915 X .375
23 N/A Not available 1 Pin, Spr .12 X .56
24 N/A Not available 1 Screw 1/4 - 20 X 1 3/4 Hex St Cap
25 N/A Not available 1 Pin, Clevis .50 X 2.75
26 N/A Not available 2 Scr, Hex Loc SS 1/4-20 X 4.50
27 472-3514 SCR PAN PHIL TYPE A 10X.50 2
28 N/A Not available 2 Scr, Hex SS 1/4-20 X 2.25
29 N/A Not available 2 Wsh, Flt SS .260 X 1.000 X .074
30 N/A Not available 1 Nut, Conduit Lock 1/2-14
31 172-4017 1/2 inch push cap 2
32 272-9978 Screw 10-14 x 1/2 pan head phillips plastite 5
33 272-0534 Gasket ring 1
34 170-9289 Quick disconnect coupling 1
35 172-3201 Spring 2
36 172-4012 Terminal block 1
38 272-0537 Rod clip (OBSOLETE) 1
39 272-0226 Pump mount 2
40 272-0538 Brush adjustment knob 1
41 272-0533 Axle 1
42 272-0530 Exhaust gasket (OBSOLETE) 1
43 272-0529 Pivot pin (OBSOLETE) 2
44 172-4139 35amp rectifier 1
45 272-0528 Brush adjustment rod 1
46 272-0539 Adjustment latch 1
47a 272-0535 16 inch base 1
47c 272-0536 18 inch base OBSOLETE 1
48 272-0513 Exhaust panel (OBSOLETE) 1
49a 272-8143 115V 60 PSI pump (OBSOLETE) 1 (OEM) (Clean Track 16 & 18)
49b 991-8547 115V 60 PSI pump 1 (NON-OEM)
49c 170-2964 115V pump 1 (Clean Track 18 Wash & Rinse)
50 170-2931 Linkage weldment 1 (Clean Track 18 Wash & Rinse model 56266002)
52a 272-7203 Nozzle assembly 1 (Clean Track 16 & 18) (refer to the Nozzle Assembly for replacement parts)
52b 272-5557 Spray bar assembly 1 (Clean Track 18 Wash & Rinse) (refer to the Nozzle Assembly for replacement parts)
53 170-2932 Nozzle bracket 1
54 N/A Not available 1 (Quick disconnect bracket)
55a 170-9290 16 inch vacuum shoe assembly (OBSOLETE) 1 (Clean Track 16)
55b 272-7286 18 inch vac shoe assembly (OBSOLETE) 1 (Clean Track 18)
56 272-5556 Spray tip assembly 1 (Clean Track 18 Wash & Rinse) (refer to the Nozzle Assembly for replacement parts)
57 172-4025 Extension spring 1/2 x 6 1/4 (OBSOLETE) 1
59 N/A Not available 3 Clamp, Hose SAE #4
60 172-4056 90 degree barbed elbow 1
61 272-2775 Fitting barb kit 1
62 170-2933 Lever (obsolete) 1 (Clean Track 16 & 18 models 56266000, 56266001, 56266132, and 56266133)
63 272-5339 Knob 1 (Clean Track 16 & 18 models 56266000, 56266001, 56266132, and 56266133)
64 999-0998 Washer #10 flat stainless steel 1 (Clean Track 16 & 18 models 56266000, 56266001, 56266132, and 56266133)
65 172-4632 Spring 1 (Clean Track 16 & 18 models 56266000, 56266001, 56266132, and 56266133)
66 272-5338 Screw 10-32 x 1 1/2 socket head stainless steel 1 (Clean Track 16 & 18 models 56266000, 56266001, 56266132, and 56266133)
N/S 170-9291 Base assembly hardware kit 1 (optional)
