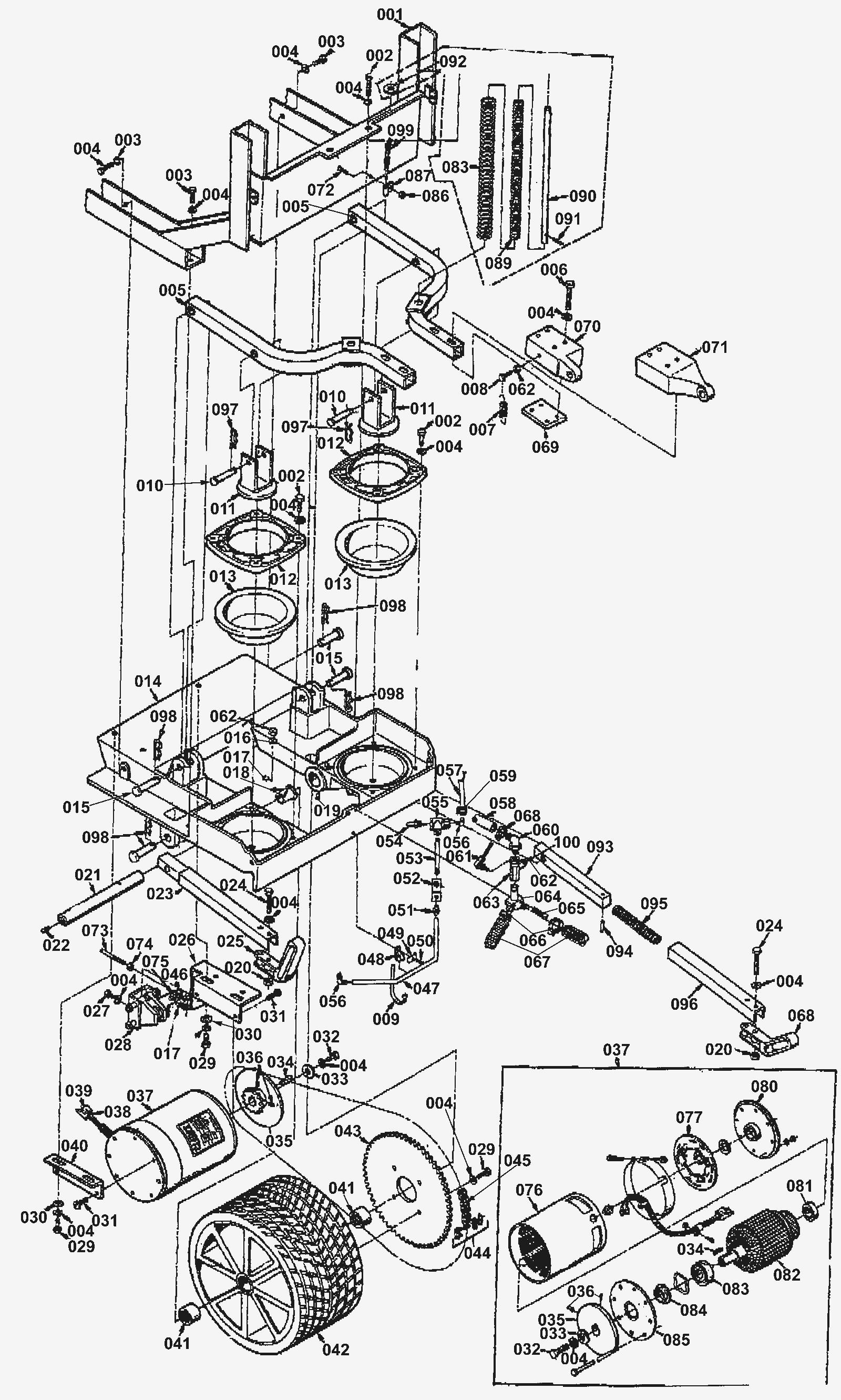

Support Assembly

#PartDescription ReqNotesAvailability
001 N/A Not available 1 Main Frame Assembly
002 N/A Not available 9 Screw M8 x 1-1/4 x 30mm hex
003 170-8034 Screw 8mm x 1.25 x 20 hex head (OBSOLETE) 3
004 999-0028 Washer 5/16 split lock plain finish 31
005a 170-0655 Brush lift arm assembly (OBSOLETE) 2
005b 170-2093 Brush lift arm assembly (OBSOLETE) 2
006 N/A Not available 4 Screw M8 x 1-1/4 x45 hex
007 170-1692 Spring 1
008 999-0807 Screw M6-1 x 10mm flat head phillips 1
009 170-0080 Wire tie 1
010 170-0423 Release pin (FSO) (OBSOLETE) 2
011 170-5161 Brush lift bracket assembly (OBSOLETE) 2
012 170-2095 Diaphragm clamp (OBSOLETE) 2
013 170-2096 Brush lift diaphragm 2
014 N/A Not available 1 Machine support
015 170-0398 Connecting pin 4
016 170-8055 Screw 5mm - 0.8 x 16 pan head phillips 1
017 N/A Not available 1 Idler tension spring
018 170-2097 Nyliner bearing (OBSOLETE) 2
019 N/A Not available 2 Screw
020 170-5787 Nut M8 x 1.25 4
021 N/A Not available 1 Front wheel shaft
022 170-0016 Grease fitting 1
023 170-2099 Parallel arm assembly (OBSOLETE) 2
024 999-0787 Bolt M8-1.25 x 40mm hex head full thread stainless steel 4
025 170-0682 Right hand parallel arm end (OBSOLETE) 1
026 N/A Not available 1 Brake mounting bracket
027 N/A Not available 2 Screw
028 N/A Not available 1 Parking brake
029 999-0499 Bolt M8-1.25 x 20mm hex head full thread stainless steel 1
030 170-0546 Tank stop cord assembly (OBSOLETE) 8
031 N/A Not available 4 Screw
032 170-2098 Bolt 5/16-18 x 5/8 hex 4
033 N/A Not available 1
034 N/A Not available 1 Brush drive coupling key
035 N/A Not available 1 Disc and sprocket assembly
036 170-2897 Screw M6 x 1 x 8mm set (OBSOLETE) 1
037 170-0137 Drive motor 2
038 170-0386 Male terminal (OBSOLETE) 1
039 170-0385 Male terminal housing connector 1
040 170-2031 Drive motor bracket (OBSOLETE) 1
041 170-2898 Drive wheel bearing (OBSOLETE) 1
042 170-2039 Wheel and shaft assembly (OBSOLETE) 2
043 170-0142 Drive sprocket 1
044 991-0103 Master link
045 991-0101 Chain (sold by the link) 1
046 N/A Not available 1 Brake rod swivel
047 N/A Not available 1 Air hose
048 N/A Not available 1 Clip
049 N/A Not available 1 Clamp
050 N/A Not available 1 Screw
051 160-0052 Fitting 1/4 barb x 1/4mp 1
052 170-0404 Wheel spacer (OBSOLETE) 1
053 170-2900 Nipple 1/8 x 30 (OBSOLETE) 1
054 N/A Not available 1 Exhaust muffler
055 170-0710 Exhaust quick valve (OBSOLETE) 1
056 170-2901 Elbow (OBSOLETE) 2
057 N/A Not available 1 Air valve to brush hose
058 N/A Not available 1 Elbow to valve hose
059 997-2001 Hose clamp 1
060 170-0660 Solution elbow 1
061 170-5772 Ball joint assembly (OBSOLETE) 1
062 999-0743 Nut M5-.8 hex coarse thread 2
063 170-0006 Manual solution valve 1
064 170-0208 Water splitter (OBSOLETE) 1
065 170-8020 Screw 6mm - 1 x 35 pan phillips (OBSOLETE) 2
066 997-2002 Hose clamp #6 2
067 170-0408 Valve/brush hose 2
068 170-0665 Left hand parallel arm end (OBSOLETE) 1
069 N/A Not available 1 Nut plate
070 170-2903 Brush lift link (OBSOLETE) 1 TB 60
071 170-5799 Brush lift link (OBSOLETE) 1 TB 80
072 N/A Not available 1 Nut
073 N/A Not available 1 Brake rod
074 999-0469 Nut M6-1 nylon insert lock zinc plated 3
075 170-5787 Nut M8 x 1.25 1
076 N/A Not available 1 Stator
077a N/A Not available 1 Brush holder assembly
077b N/A Not available 4 Carbon Brush
077c 170-2905 Brush spring (OBSOLETE) 4
080 N/A Not available 1 Commutator end bell
081 170-0321 Front end bearing 1
082 N/A Not available 1 Armature assembly
083 372-1890 Bearing (rear) 1
084 170-0382 Oil seal 1
085 N/A Not available 1 Pulley end bell
086 170-8012 Nut M4 x .7 hex (OBSOLETE) 1
087 170-0263 Cable clip 1
088 N/A Not available 1 Outer brush pressure spring
089 N/A Not available 2 Inner brush pressure spring
090 N/A Not available 2 Brush pressure rod
091 170-2906 Roll pin (OBSOLETE) 2
092 N/A Not available 2 Washer 5/8 plain
093 170-0661 Parallel arm (OBSOLETE) 2
094 N/A Not available 2 Pin
095 170-0663 Press control spring (OBSOLETE) 2
096 170-0664 Parallel arm tube (OBSOLETE) 2
097 170-0135 Cotter pin (OBSOLETE) 2
098 997-2516 Cotter pin 4
099 N/A Not available 1 Solution control
100 N/A Not available 1 Valve assembly brace
