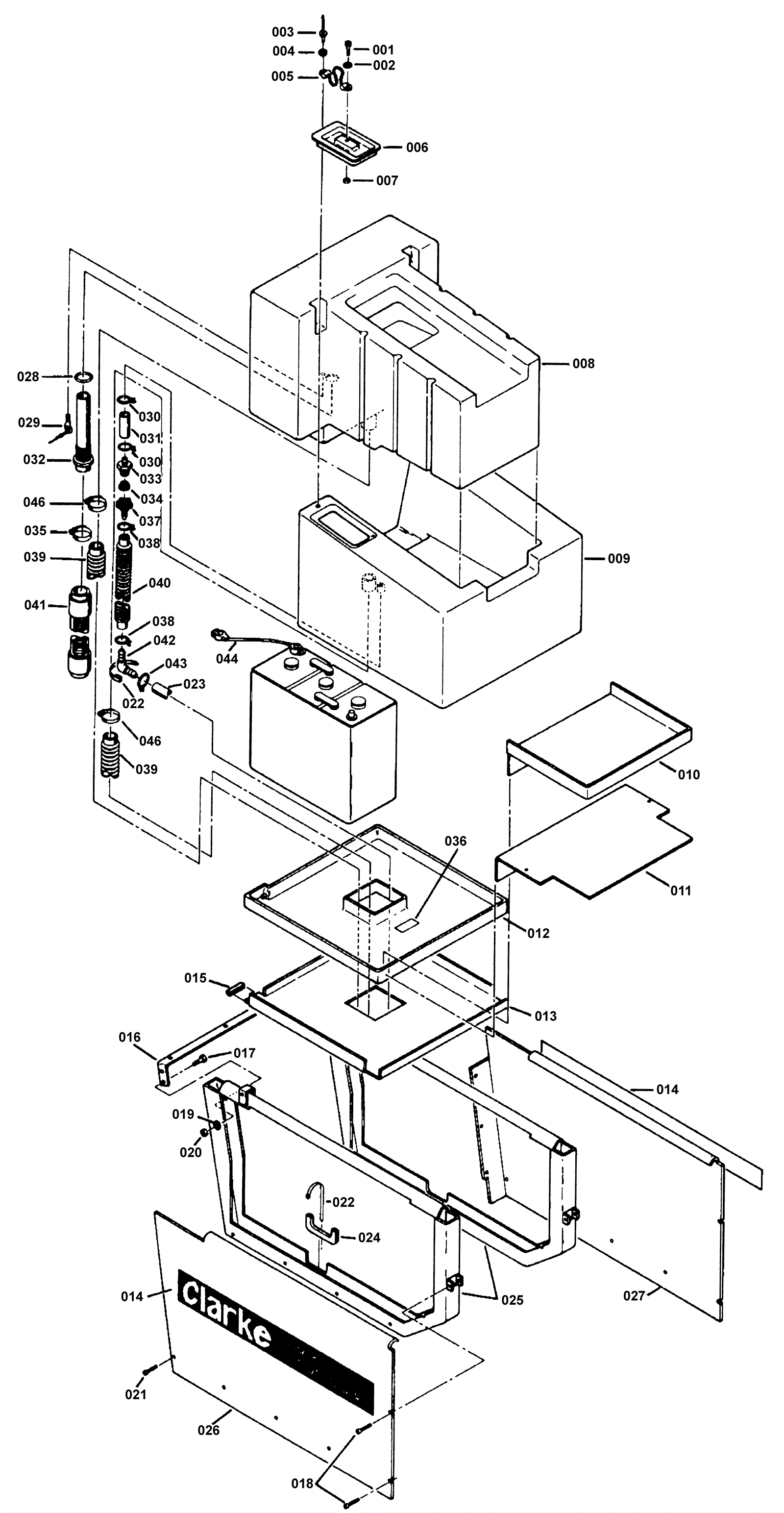

Main Frame and Tank Assembly

#PartDescription ReqNotesAvailability
001 999-0267 Screw 10-24 x 1/2 pan head phillips zinc 1
002 170-6125 Washer 1/8 lock 1
003 170-0614 Rivet (OBSOLETE) 1
004 999-1416 Washer 7/16 flat stainless steel 1
005 172-2474 8 inch chain 1
006 170-0613 Tank lid 1
007 999-0062 Nut 10-24 hex 1
008 170-5788 Recovery tank (OBSOLETE) 1
009 170-5789 Solution tank (OBSOLETE) 1
010 170-5790 Battery support liner (OBSOLETE) 1
011 170-5791 Center battery support (OBSOLETE) 1
012 170-0620 Battery tray liner (OBSOLETE) 1
013 170-0621 Battery tray (OBSOLETE) 1
014 170-0622 Clarke leader label (OBSOLETE) 2
015 170-0627 Tray trim (OBSOLETE) 1
017 999-0020 Bolt 1/4-20 x 3/4 hex head grade 5 zinc plated 4
018 999-0415 Screw 1/4-20 x 3/4 pan head slotted zinc plated 4
019 999-0060 Washer 1/4 split lock plain finish 4
020 999-0190 Nut 1/4-20 hex plain finish 4
021 999-0175 Screw 1/4-20 x 3/8 pan head slotted zinc plated 8
022 170-0080 Wire tie 2
023 170-0624 Elbow hose (OBSOLETE)
024 170-0625 Frame trim (OBSOLETE) 1
025 170-0420 Main frame assembly (OBSOLETE)
026 170-0623 Right hand side panel (OBSOLETE) 1
027 170-0635 Left hand side panel (OBSOLETE) 1
028 170-0273 O-ring 1
029 170-0546 Tank stop cord assembly (OBSOLETE) 1
030 170-0631 Clamp hose (OBSOLETE) 2
031 170-0634 Tank to filter hose (OBSOLETE) 1
032 170-0271 Hose adaptor assembly (OBSOLETE) 1
033 170-0264 Hose barb 1
035 997-2007 Hose clamp 3
036 N/A Not available 1 (not available) Caution label
037 170-0633 Female swivel connector (FSO) (OBSOLETE) 1
038 997-2004 Hose clamp 2
039 170-0041 39 inch drain hose 2
040 170-0632 Solution tank to elbow hose 1
041 170-0007 Squeegee hose with cuffs
042 572-3946 5/8 inch elbow 1
043 997-2004 Hose clamp 1
044 170-0224 Battery cable 5
046 170-5794 Hose clamp (OBSOLETE) 2
