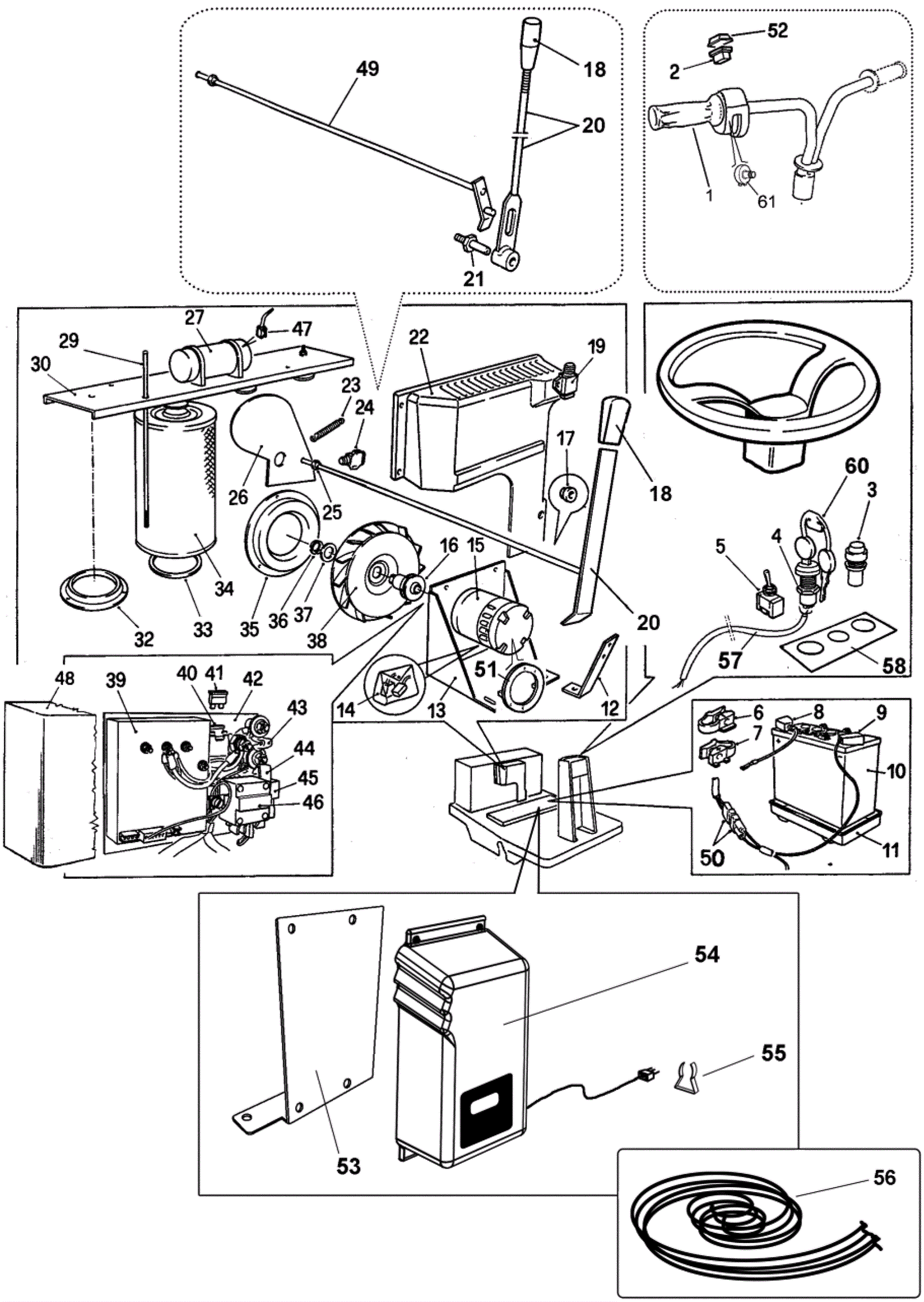

Electric System Assembly - Suction Fan and Filters

#PartDescription ReqNotesAvailability
1 164-5505 Complete drive handle 1 (before SN 152880)
2 164-5506 Forward/reverse switch 1 (before SN 152880)
3 164-5507 Battery warning light 1
4 164-5508 Key switch 1
5 164-5509 Switch 1
6 164-5510 Negative Connector (OBSOLETE) 2
7 164-5511 Positive connector 2
8 164-5512 Red terminal cover 2
9 164-5513 Blue terminal cover 2
10 162-0057 12V 150Ah wet battery 2
11 164-5514 Battery support 2
12 164-5515 Front motor support 1
13 164-5516 Motor support (OBSOLETE) 1
14 164-5517 Carbon brush kit of 4 1
15 164-5518 Electric motor 1
16 164-5519 Pulley-motor 1
17 164-5520 Bushing 1
18a 164-7838 Handle 1 (before SN 150410)
18b 164-5593 Handle 1 (after SN 150409)
19 164-5521 Micro switch 1
20a 164-5522 Lever 1 (before SN 150410)
20b 164-5593 Handle 1 (after SN 150409)
21 164-5523 Pin (OBSOLETE) 1 (before SN 150410)
22 164-5524 Conveyor/transporter (OBSOLETE) 1
23 164-5525 Spring (OBSOLETE) 1
24 164-5521 Micro switch 1
25 164-5520 Bushing 1
26 164-5528 Vacuum cut off 1
27 164-5529 Shaker 1
29 164-5531 Tie rod (OBSOLETE) 4
30 164-5532 Dust filter support 1
32 164-5534 Ring 2
33 164-5535 Sealing ring 4
34a 164-5536 Paper panel filter-(standard) 4
34b 164-8924 Polyester filter 4
35 164-5538 Ring-conveyor/transporter 1
36 164-5539 Self-stop ring nut 1
37 164-5540 Washer 1
39a 164-5542 Electronic control unit 1 (before SN 152880)
39b 164-5542 Electronic control unit 1 (after SN 152879)
40 164-5543 10amp fuse 1
41 164-5544 Fuse-25 amp 1
42 164-5545 Support-electronic unit 1
43 164-5546 Fuse- 75amp 1
44 164-5547 Fuse- 50amp-Manta 1
45 164-5548 Relay-small 1
46 164-5549 Relay-large 1
47 164-5550 Carbon brushes-#2 1
48 164-5551 Cover-electrical unit 1
49 164-5594 Lever (OBSOLETE) 1 (before SN 150410)
50 164-5552 Plug-battery cable (OBSOLETE) 2
51 164-5553 Ring 1
52 164-5595 Boot-drive switch 1 (before SN 152880)
53 164-7839 Support 1 (after SN 158521)
54 164-9166 On-board battery charger 1 (after SN 158521)
55 164-8435 Battery cable retainer 1 (after SN 158521)
56 164-7840 Battery charger wiring 1 (after SN 158521)
57 164-8204 Key switch wiring 1
58 164-5568 Control panel/key switch decal (OBSOLETE) 1
60 164-5570 Set of ignition keys 1
61 164-5497 Potentiometer-inside handle 1 (before SN 152880)
N/S 164-5541 Fan 1
