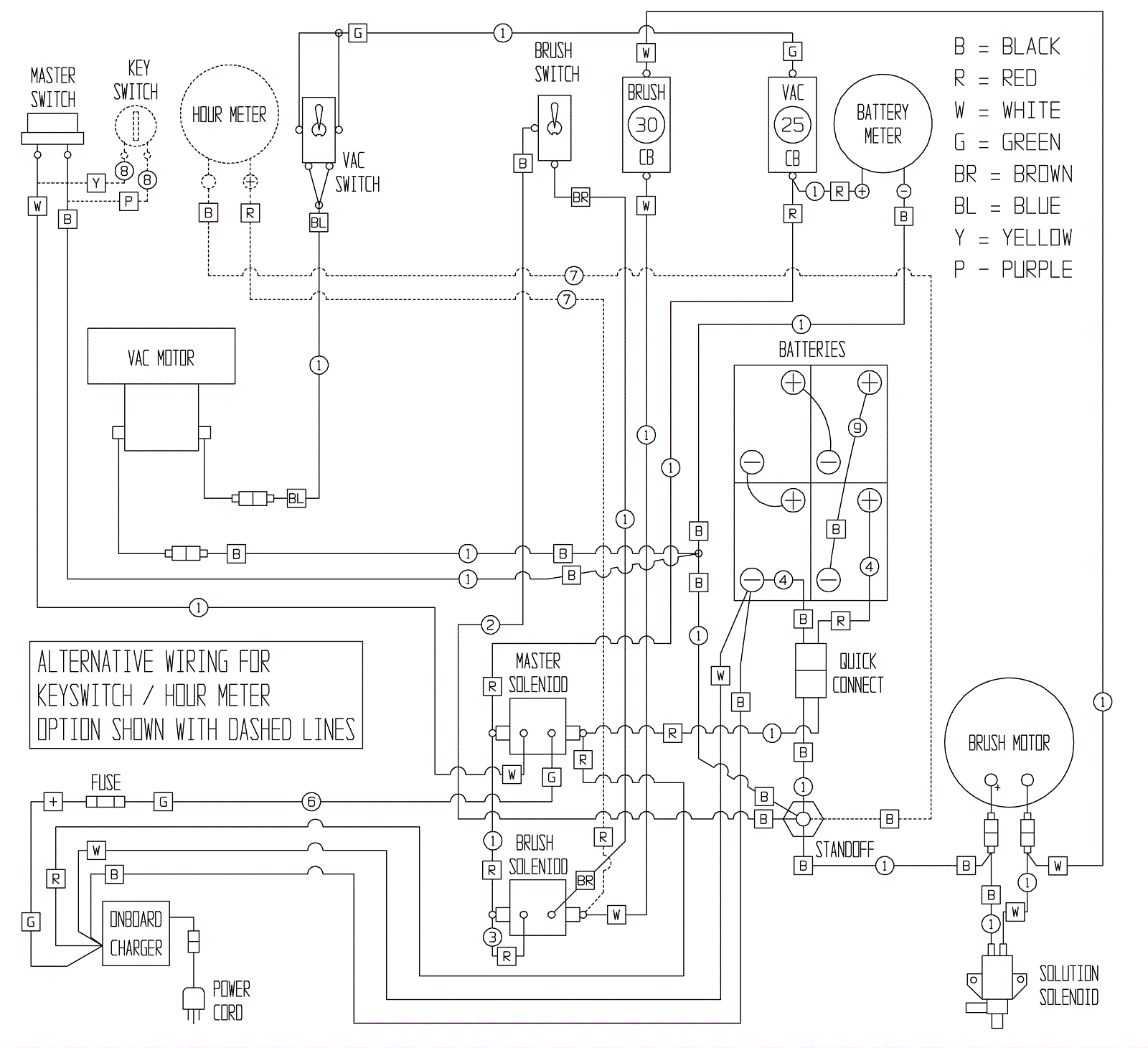

WRANGLER 2016AB Wiring Diagram

#PartDescriptionPriceReqNotesAvailability
1 164-8078 Main wire harness $136.95 1 usually ships 1-5 days
2 164-8080 18 gauge x 30 inch wire (black) $4.86 1 usually ships 1-5 days
3 164-8081 18 gauge x 4 1/2 inch wire (red) $3.90 1 usually ships 1-5 days
4 164-1189 Wire assembly (connector to battery) $62.88 1 ships same day
9a 998-0010 Battery jumper cable - ring type (red) $5.32 3 ships same day
9b 991-6025 Wire 4 x14.5, 3/8 ring x 3/8 ring $15.99 3 (NON-OEM) usually ships 5-16 days
7 164-0892 24V solenoid contactor $82.40 1 usually ships 6-20 days
8 991-1618 30amp circuit breaker $80.88 1 usually ships 3-14 days
9 164-0889 Battery meter $114.80 1 usually ships 6-20 days
10 991-2103 50amp charger plug SB50 with pins (red) $6.79 1 ships same day
11 164-0834 24V brush gear motor assembly $1,238.35 1 usually ships 1-5 days
12 164-7997 24V 3 stage vacuum motor $589.87 1 usually ships 6-20 days
13 164-2495 Solenoid valve $141.79 1 usually ships 1-5 days
14 991-1609 25amp circuit breaker $60.56 1 ships same day
15 164-8073 Key switch and hour meter kit $169.30 1 (optional) usually ships 1-5 days
16 272-2358 24V onboard battery charger $1,117.17 1 usually ships 6-18 days
17 164-0001 Master switch $24.24 1 ships same day
18 164-0290 Toggle switch $14.63 1 ships same day
19 164-0310 Insulated stand off $9.95 1 usually ships 6-20 days
20 164-0023 Toggle switch $19.97 1 ships same day
21 164-1328 Fuse holder with nut and washer $15.79 1 usually ships 6-20 days
22 164-6477 Onboard charger extension cord $27.67 1 ships same day
24 164-6480 4amp fuse $21.82 1 ships same day
