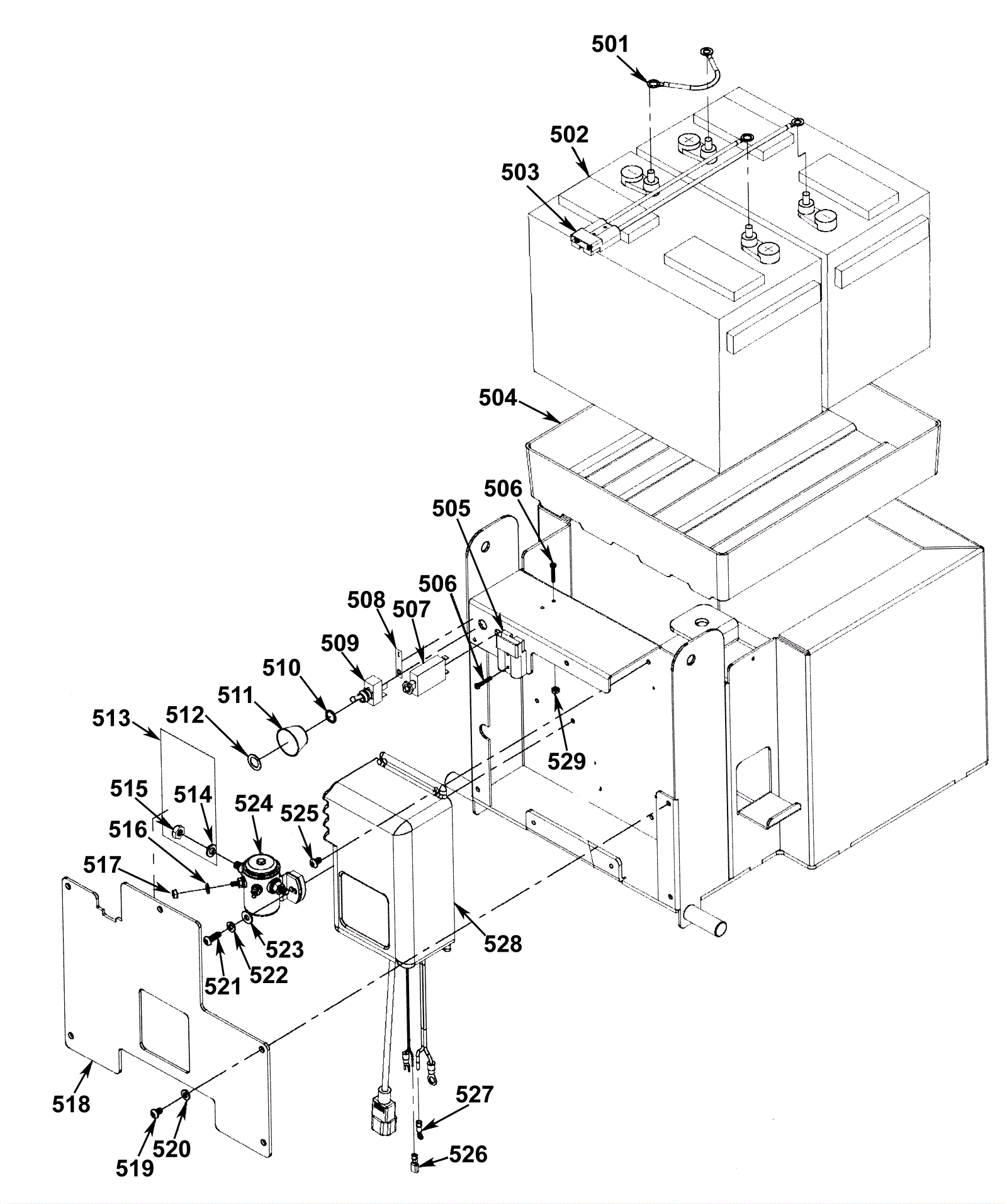

Internal Assembly

#PartDescription ReqNotesAvailability
501 164-2282 Battery jumper 1
503a 164-0594 Battery connector (OBSOLETE) 1 includes 503b
503b 991-2102 50amp charger plug SB50 only (red) 1
504 164-2140 Battery tray 1
505 164-7386 Wiring harness 1
506 999-0656 Screw #6-32 x 7/8 pan head phillips zinc plated 4
507 991-1609 25amp circuit breaker 1
508 164-7387 On/Off decal (OBSOLETE) 1
509 164-0023 Toggle switch 1
510 164-6007 Spacer 1
511 164-2116 Toggle switch guard 1
512 999-0024 Washer 5/16 flat stainless steel 1
513 164-7388 Wiring diagram decal (OBSOLETE) 1
514 999-0028 Washer 5/16 split lock plain finish 2
515 999-0376 Nut 5/16-24 hex jam left hand 2
516 999-0998 Washer #10 flat stainless steel 2
517 999-0239 Nut 10-32 k-lock zinc plated 2
518 164-7389 Charger cover plate (OBSOLETE) 1
519 999-0175 Screw 1/4-20 x 3/8 pan head slotted zinc plated 5
520 999-0060 Washer 1/4 split lock plain finish 5
521 999-0235 Screw 1/4-20 x 3/4 button head socket plain finish 2
522 999-0060 Washer 1/4 split lock plain finish 2
523 999-0123 Washer 1/4 SAE flat zinc plated 2
525 999-0175 Screw 1/4-20 x 3/8 pan head slotted zinc plated 4
526 164-4644 Female terminal 1
527 164-4649 10 ring terminal 1
528 164-7302 24V onboard battery charger 1
529 999-0195 Nut 6-32 hex plain 2
N/S 164-6477 Onboard charger extension cord 1
502 162-0011 12V 105Ah wet battery (SNSR) 2
502 162-0045 12V 140Ah AGM battery 2
